Обновления для самодельного 3D-принтера: 6 месяцев спустя

Привет, друзья!

Прошло ровно 6 месяцев с момента написания цикла статей по самостоятельному строительству своего бюджетного 3d-принтера.

Для тех кто пропусти вот ссылки:

• Вводный. Приобретение всего необходимого.
• Сборка принтера. Часть первая. Корпус и механика.
• Сборка принтера. Часть вторая. Электроника.
• Дополнительные фотографии.
• Подключение электроники.
• Прошивка и настройка принтера – Marlin.



Насколько мне известно было собрано более 50 принтеров по инструкции, точнее после 50 я сбился со счета, а сегодня в личку написал Дмитрий (m726rs) с вопросом и рассказал, что у них собрался целый кружок по интересам и разом собирают 15!! принтеров по моим статьям.

Друзья, спасибо за обратную связь, благодаря вашим вопросам и отзывам я понимаю что дело нужное, я понимаю что надо доделать или переделать. Благодаря вам, я знаю, что мои посты читают не только в России (при чем буквально в каждом городе) я отправляя посылки узнал много новых городов, про которые не слышал на уроках географии, наши братья с Украины, Белоруссии, Казахстана, читают и переводят в мои посты в Германии, Франции, Италии, Португалии, Норвегии, Великобритании и США.

И так что обновлено для моего принтера:

В первую очередь это немного скорректированы пластиковые детали:

• Корпус для печатной головы - 1 шт.
• Крышка корпуса печатной головы - 1 шт.
• Обдув печатаемой детали - 1 шт.
• Экструдер - 1 шт.
• Рычаг экструдера - 1 шт.: Вариант 1 или Вариант 2
• Крышка экструдера - 1 шт.
• Кронштейн крепления моторов - 2шт: Вариант 1, Вариант 2, Вариант 3.
• Шайба 20 мм - 1 шт.
• Шайба 10 мм — 4 шт.
• Шайба 5 мм — 2 шт.



Скорректирован стол, теперь подшипники LMK12LUU можно поставить как снизу так и сверху.

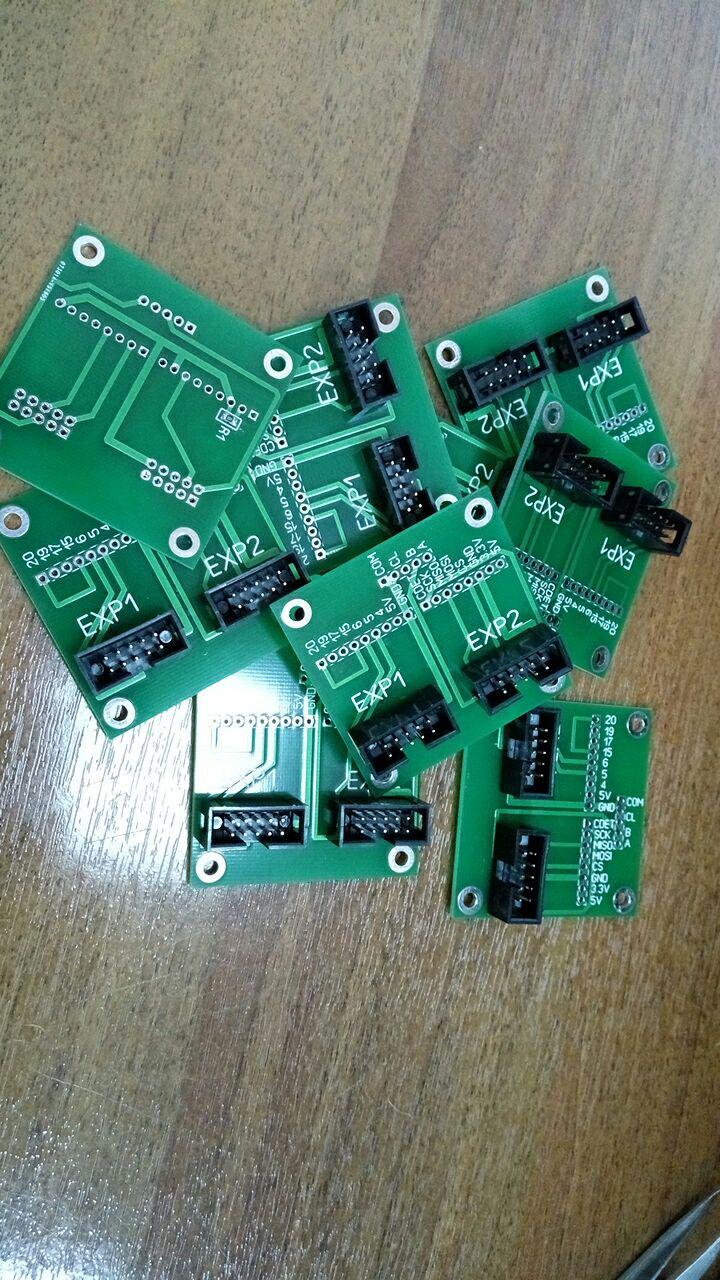

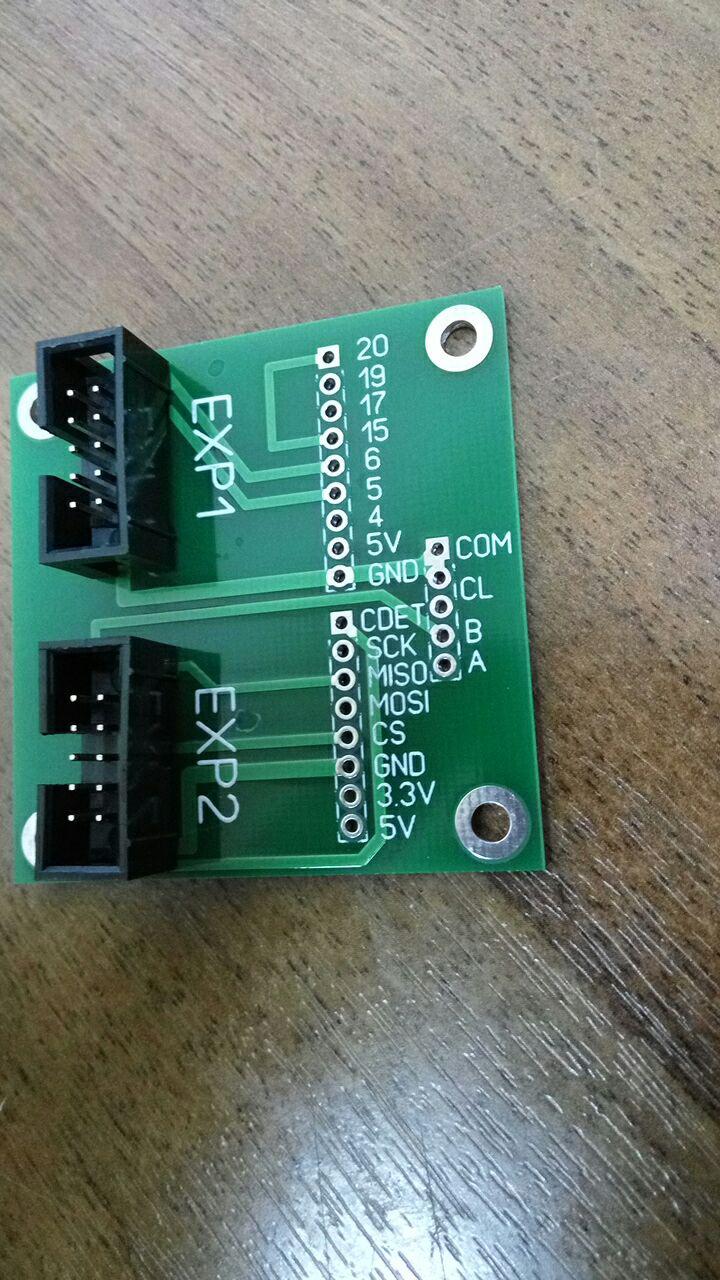

Дима (dagov) спроектировал и сделал в небольшом количестве интересную платку, для удобной сборки электроники принтера, в частности пайки экрана, кардридера и энкодера:

Но он использовал другой кардридер, на котором уже ничего перерезать не надо.

Эта плата подходит как для принтера ZAV, так и для Ultimakera по моей инструкции, так и для любого другого принтера, который собирается по аналогичной схеме подключения экрана/кардридера/энкодера.

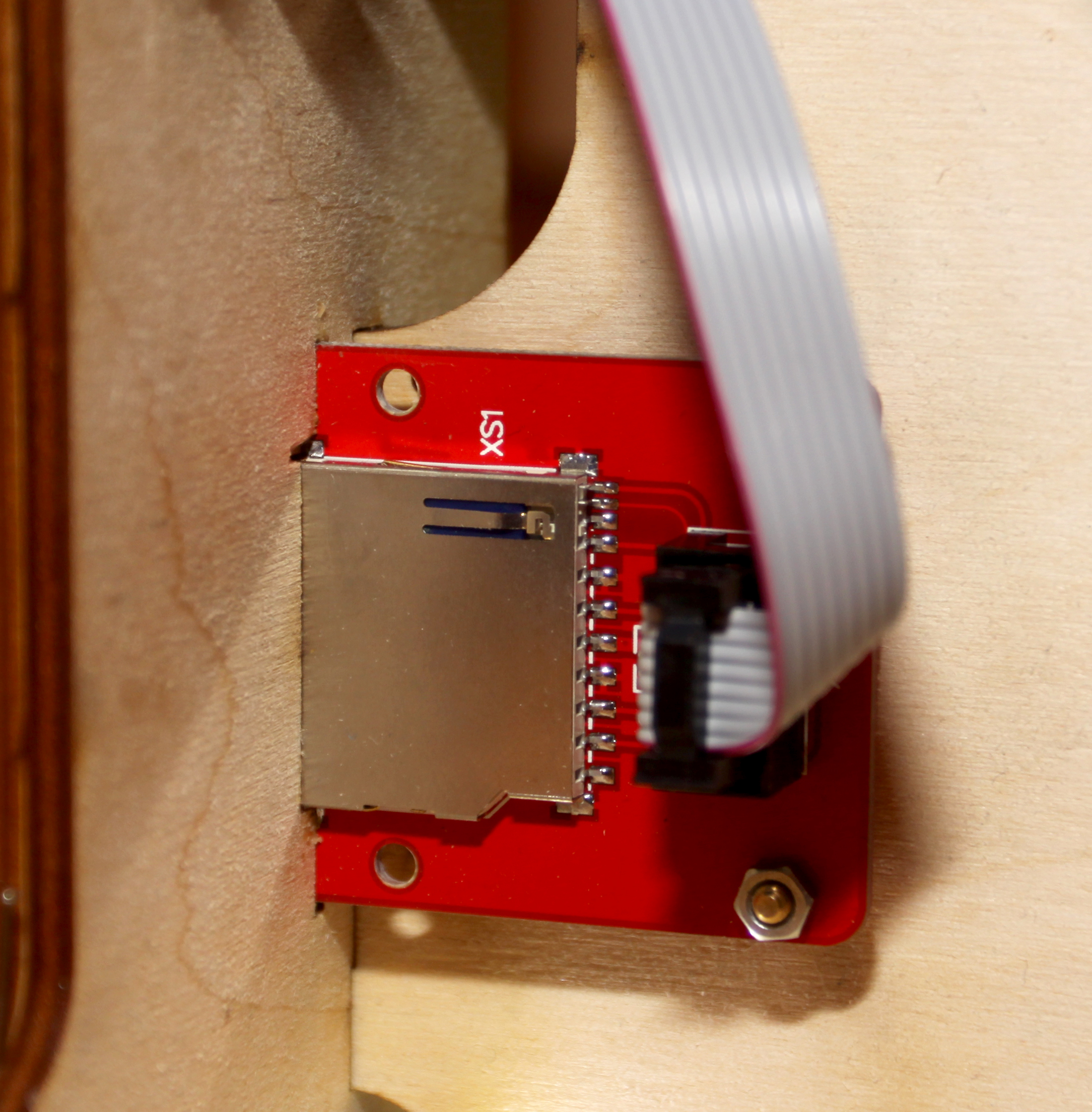

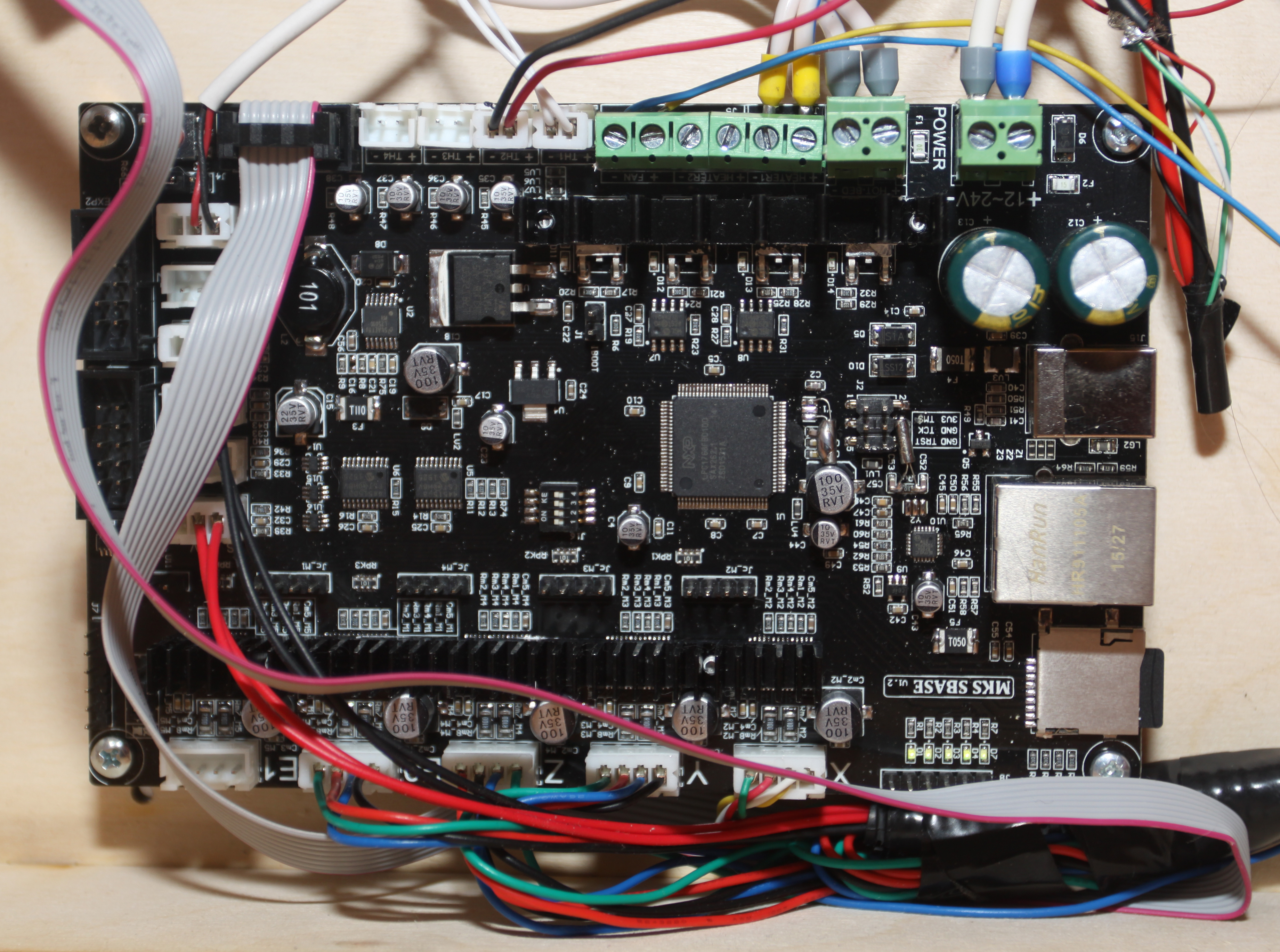

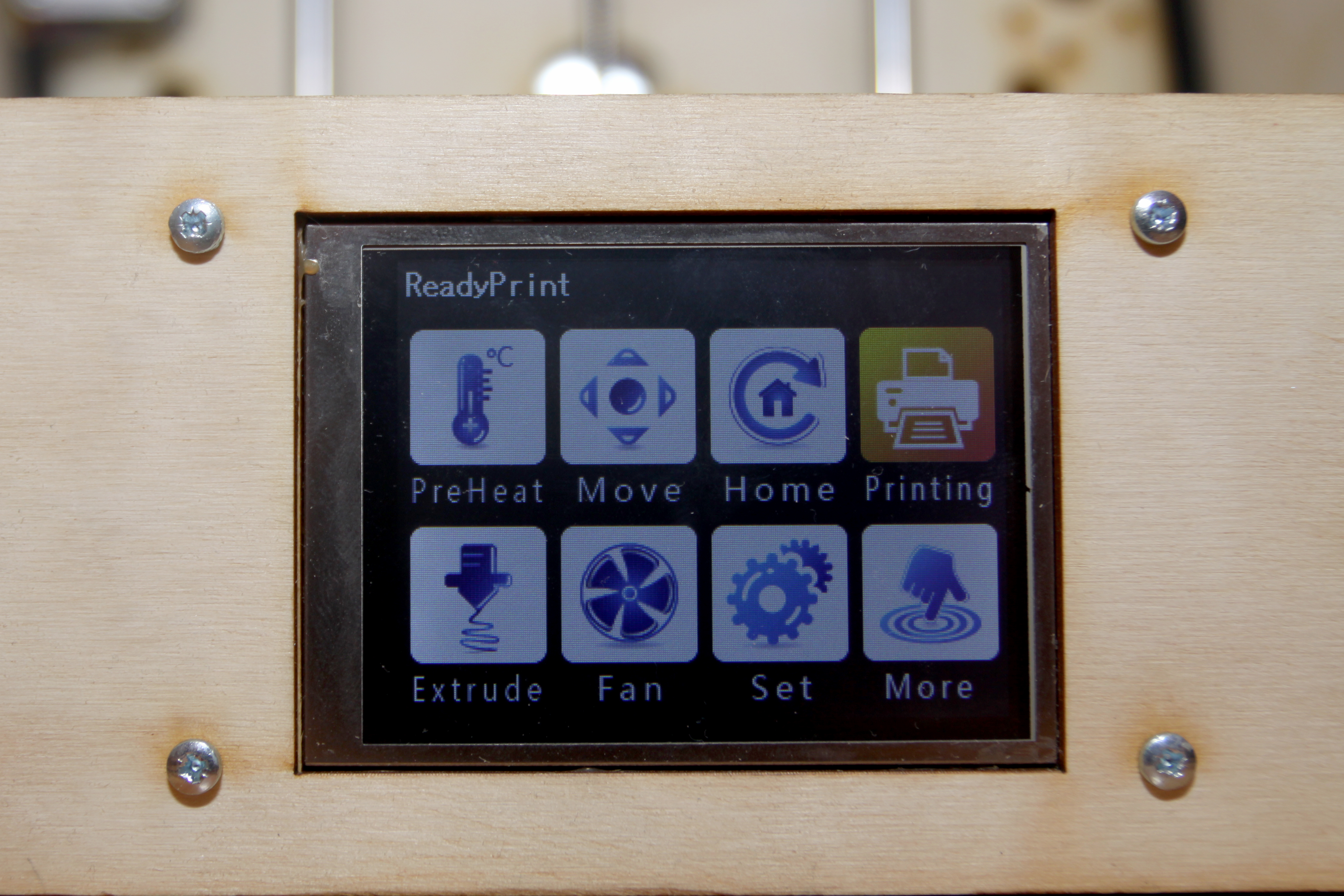

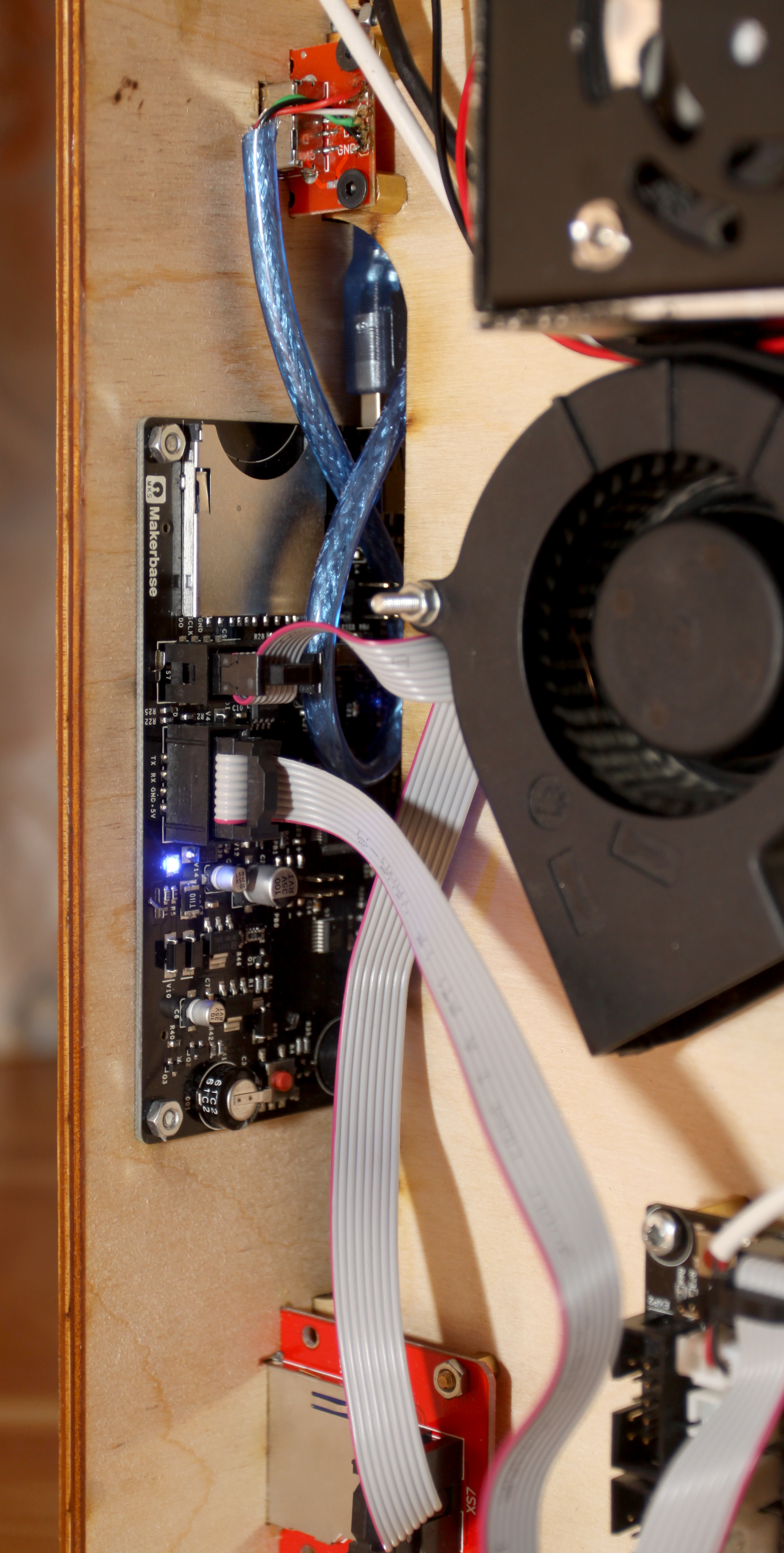

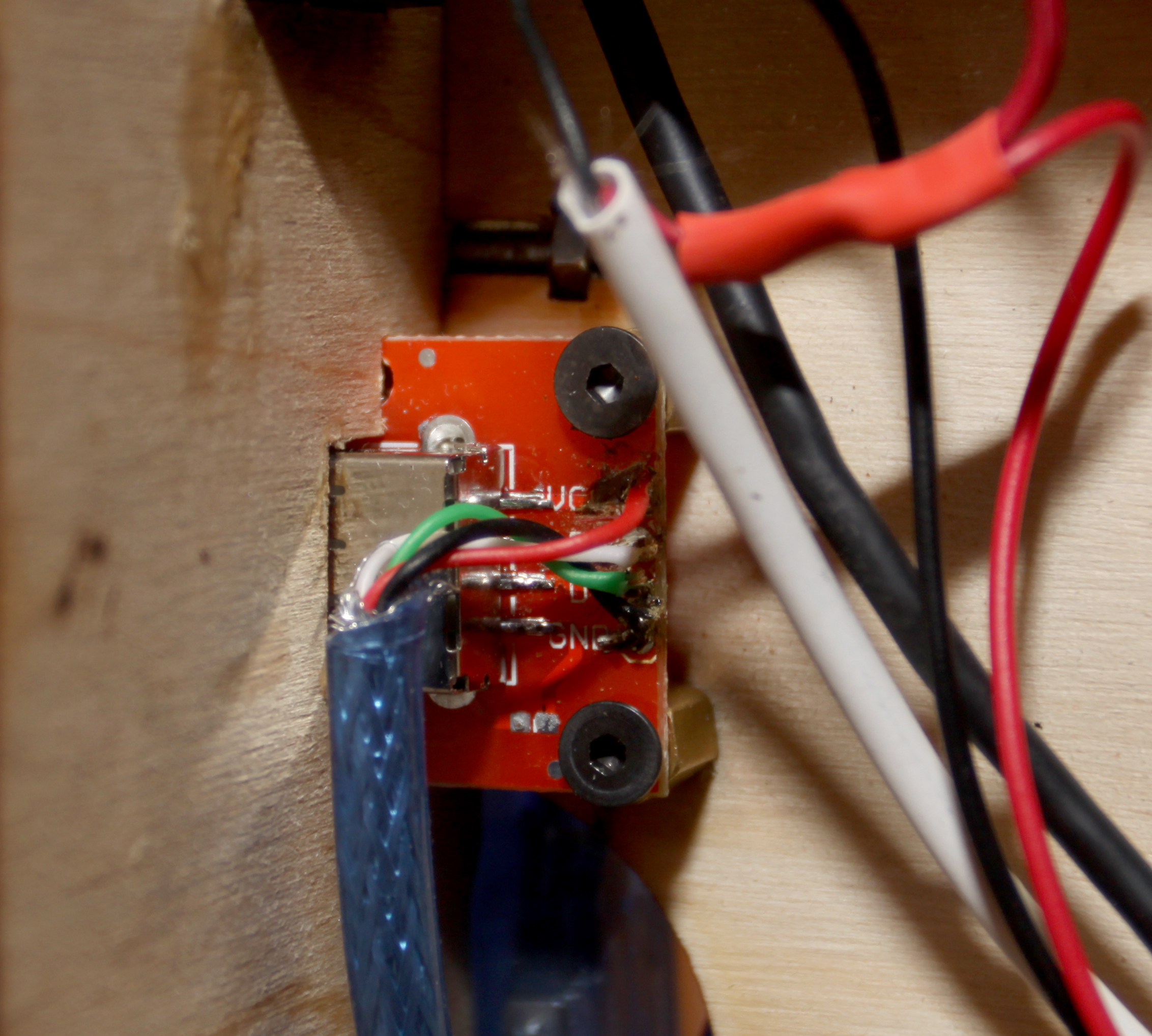

Буквально сегодня я закончил работу над очередным принтером на борту у которого стоит 32 битная электроника MKS SBASE:и экран MKS TFT32:Так же на борту принтера помимо SD-кардридера от MKS есть USB разъем для флешки:

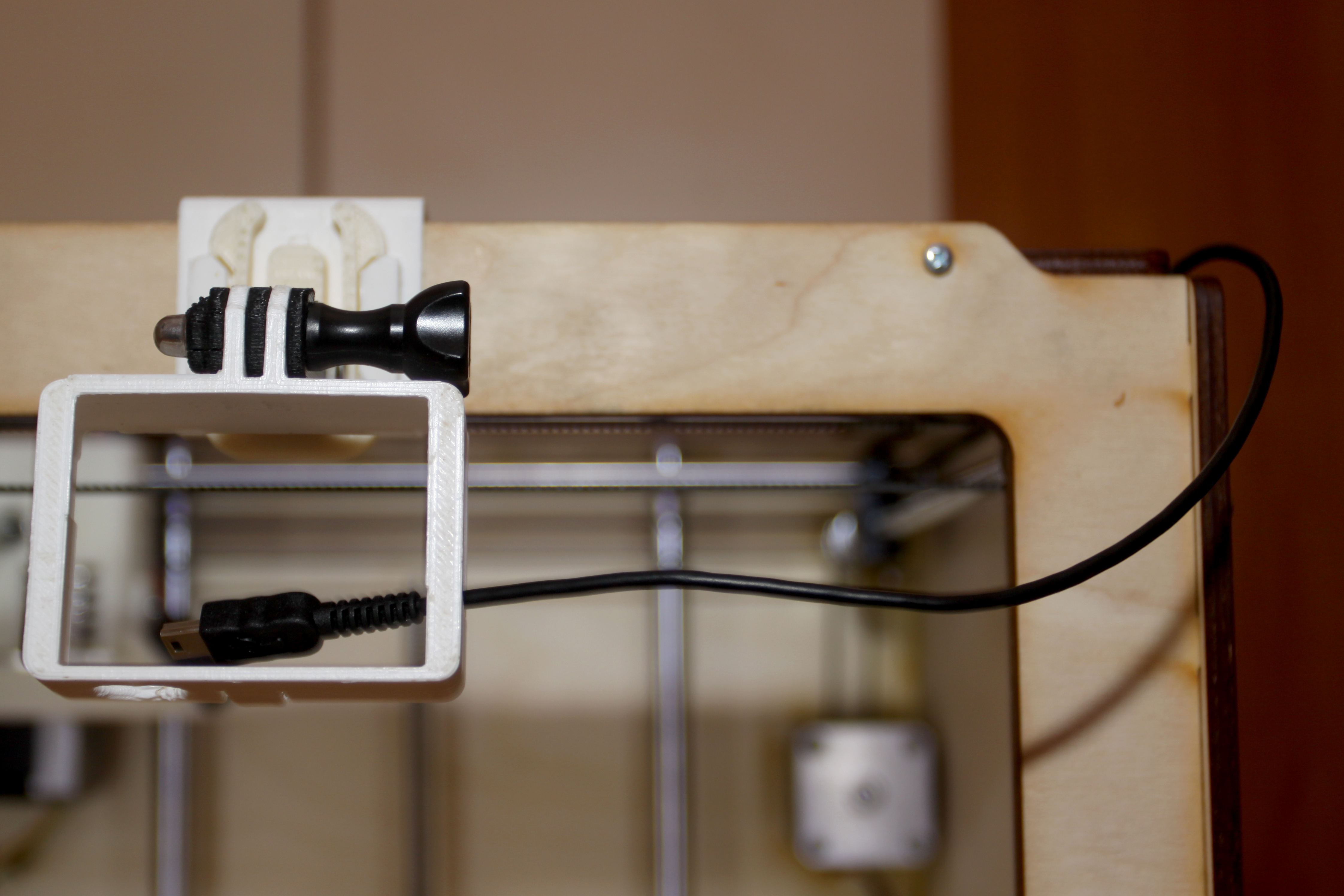

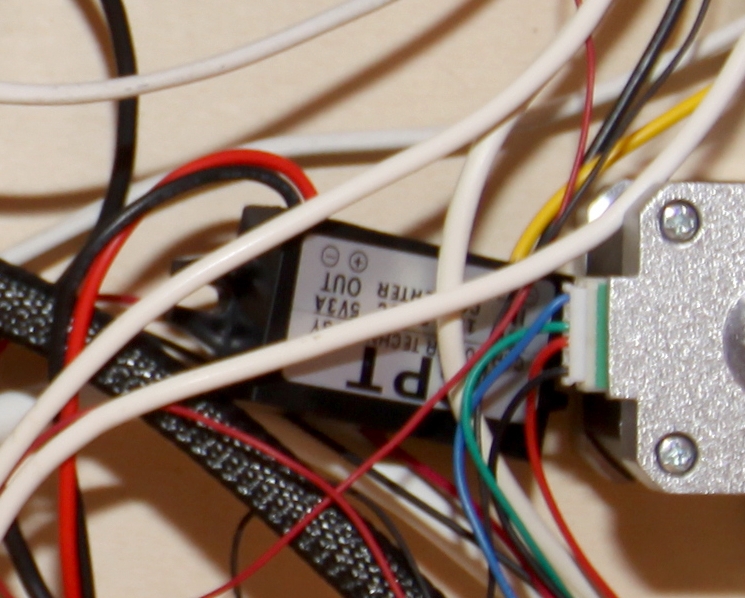

Так же, как на всех своих принтерах вывел питание для GoPro через понижающий преобразователь для автомобиля:

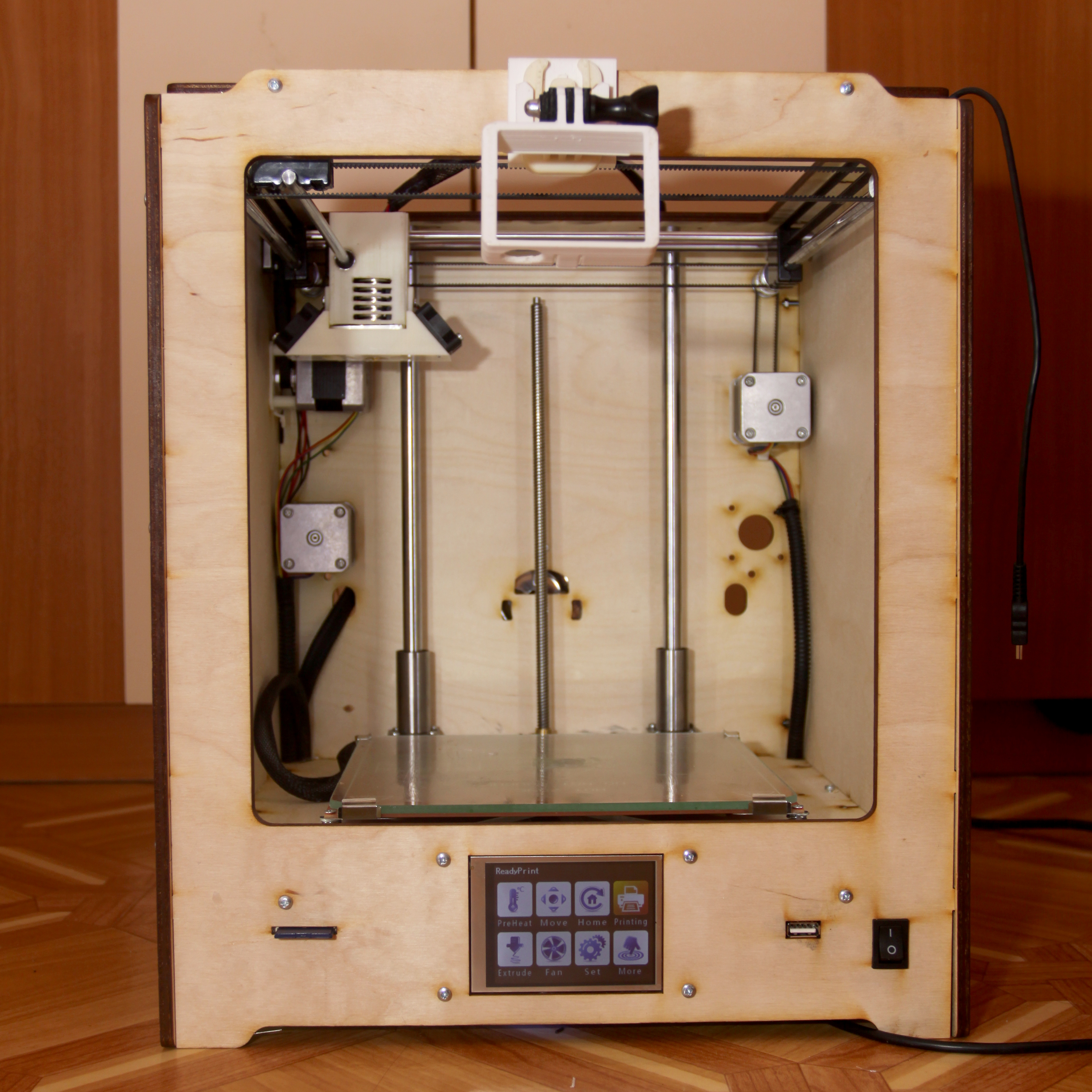

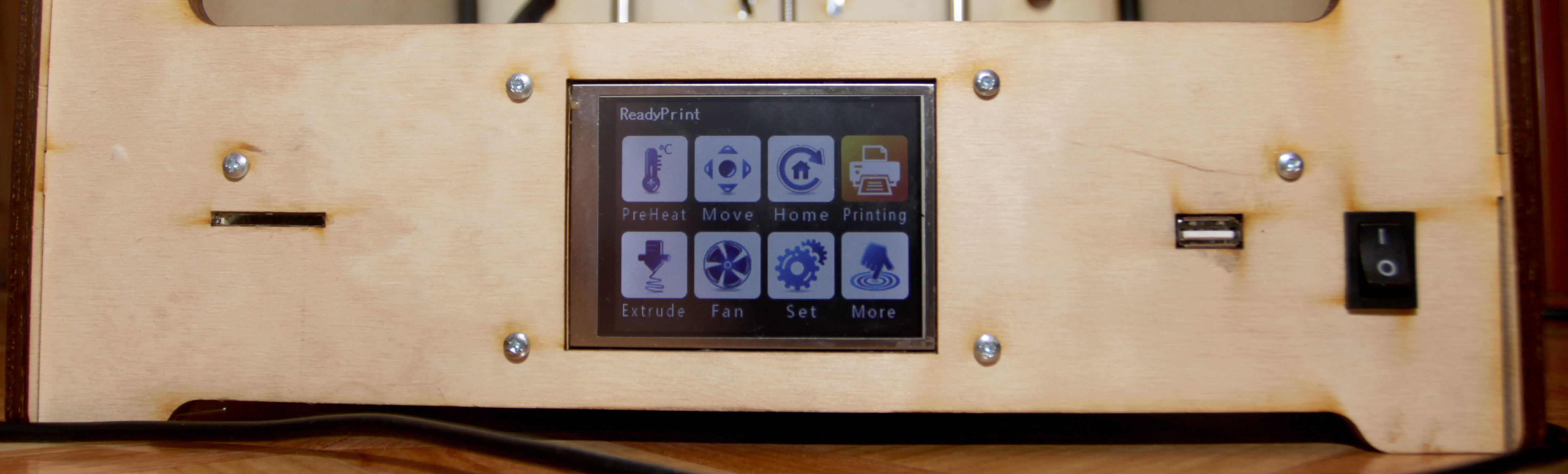

Немного видоизменил переднюю панель:

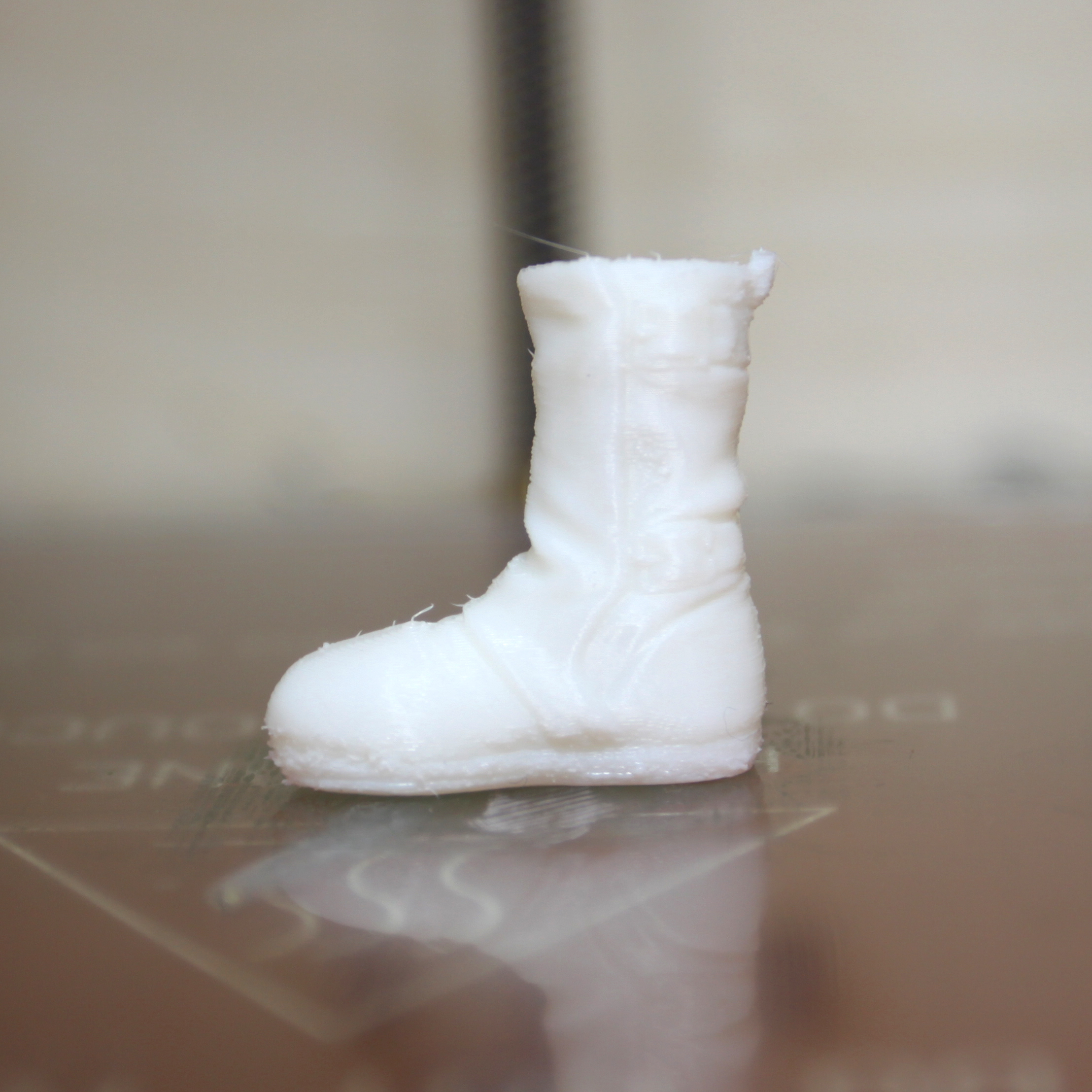

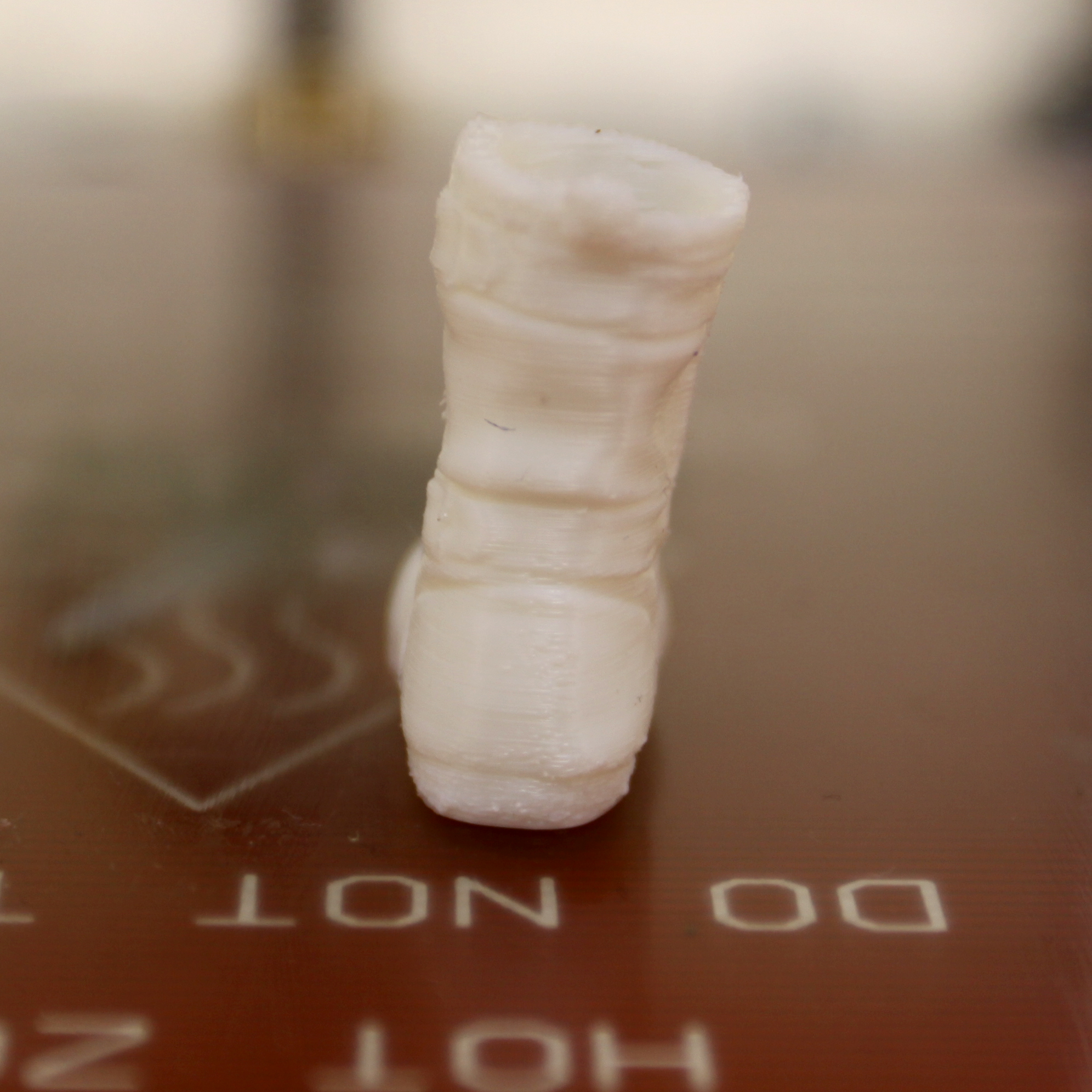

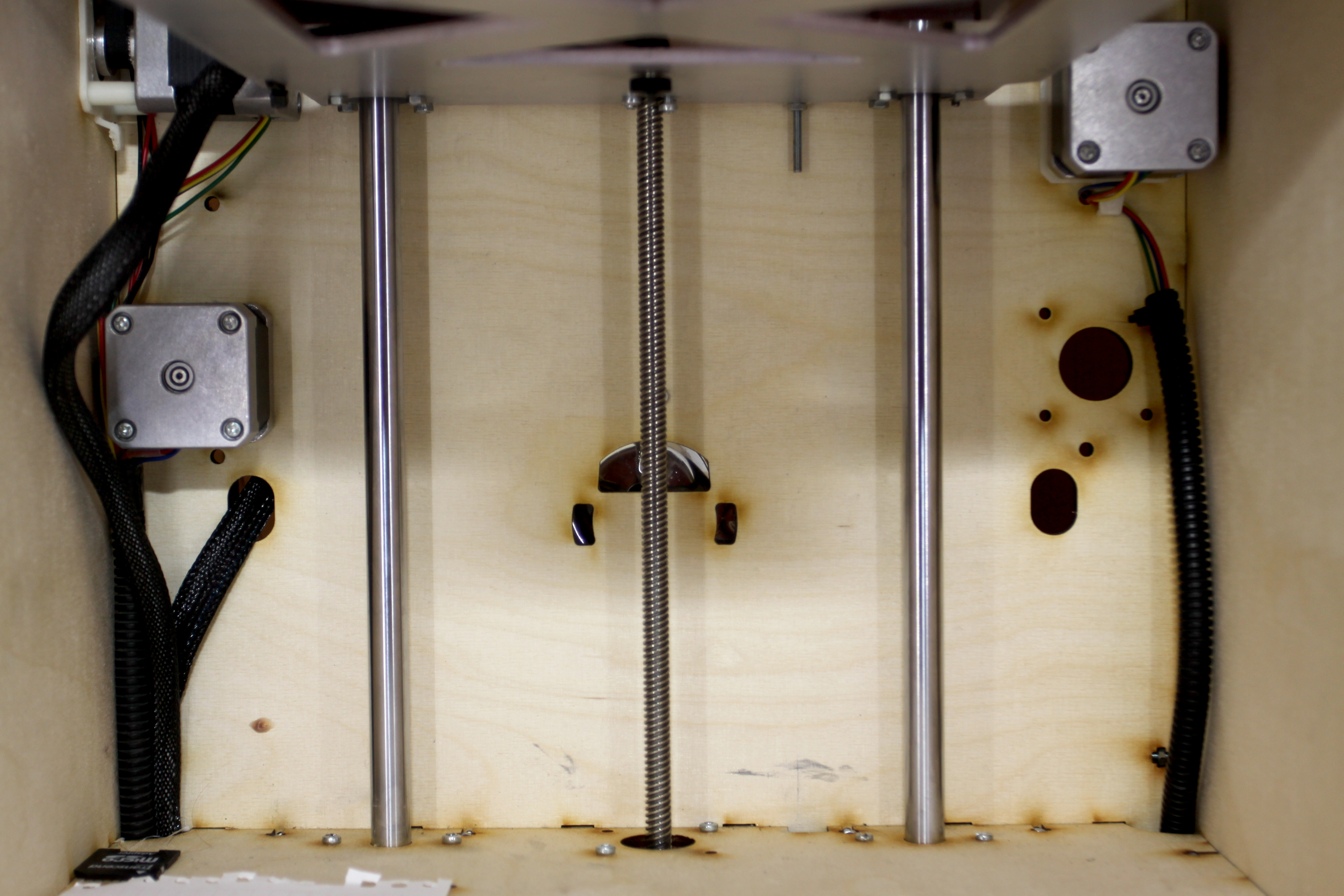

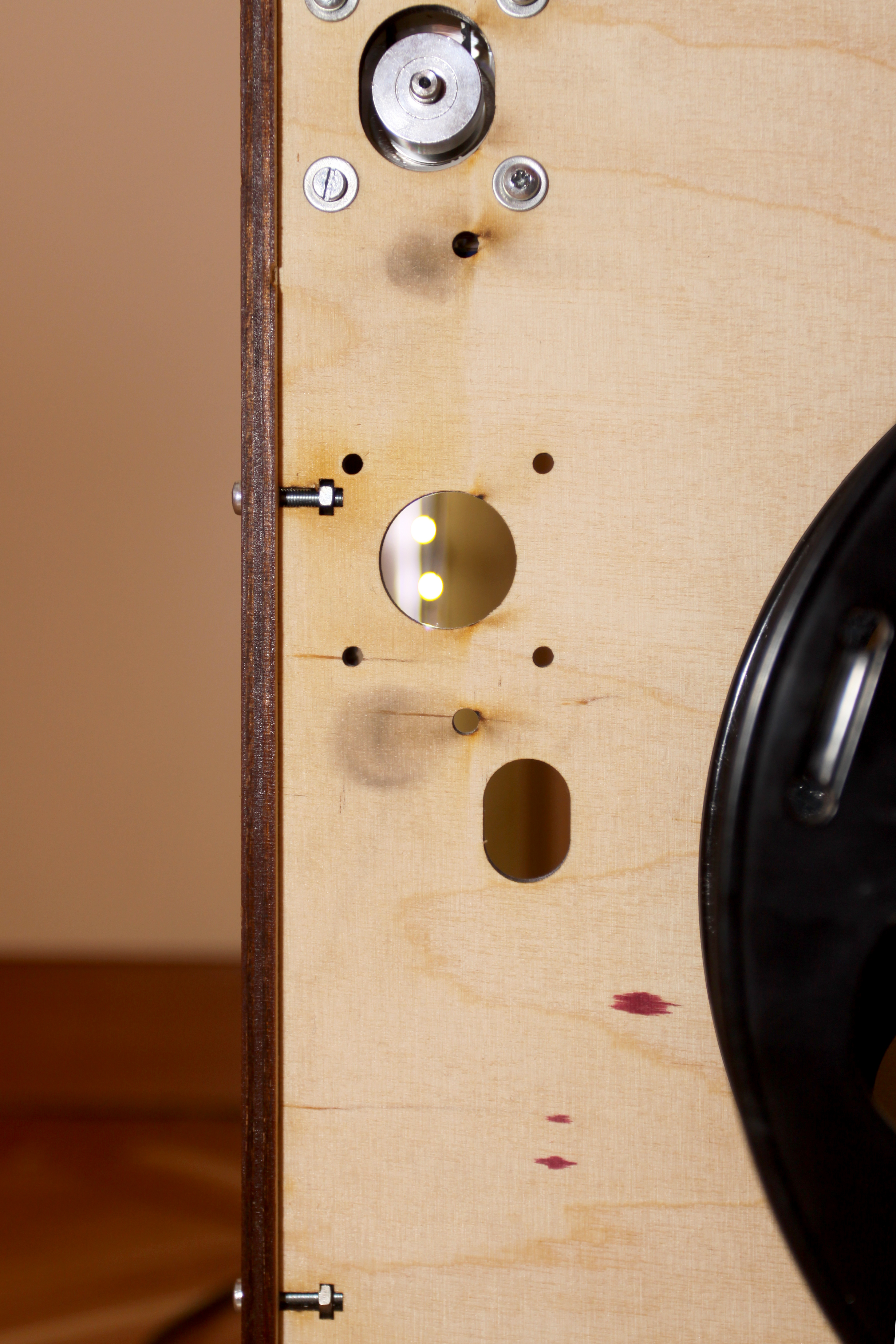

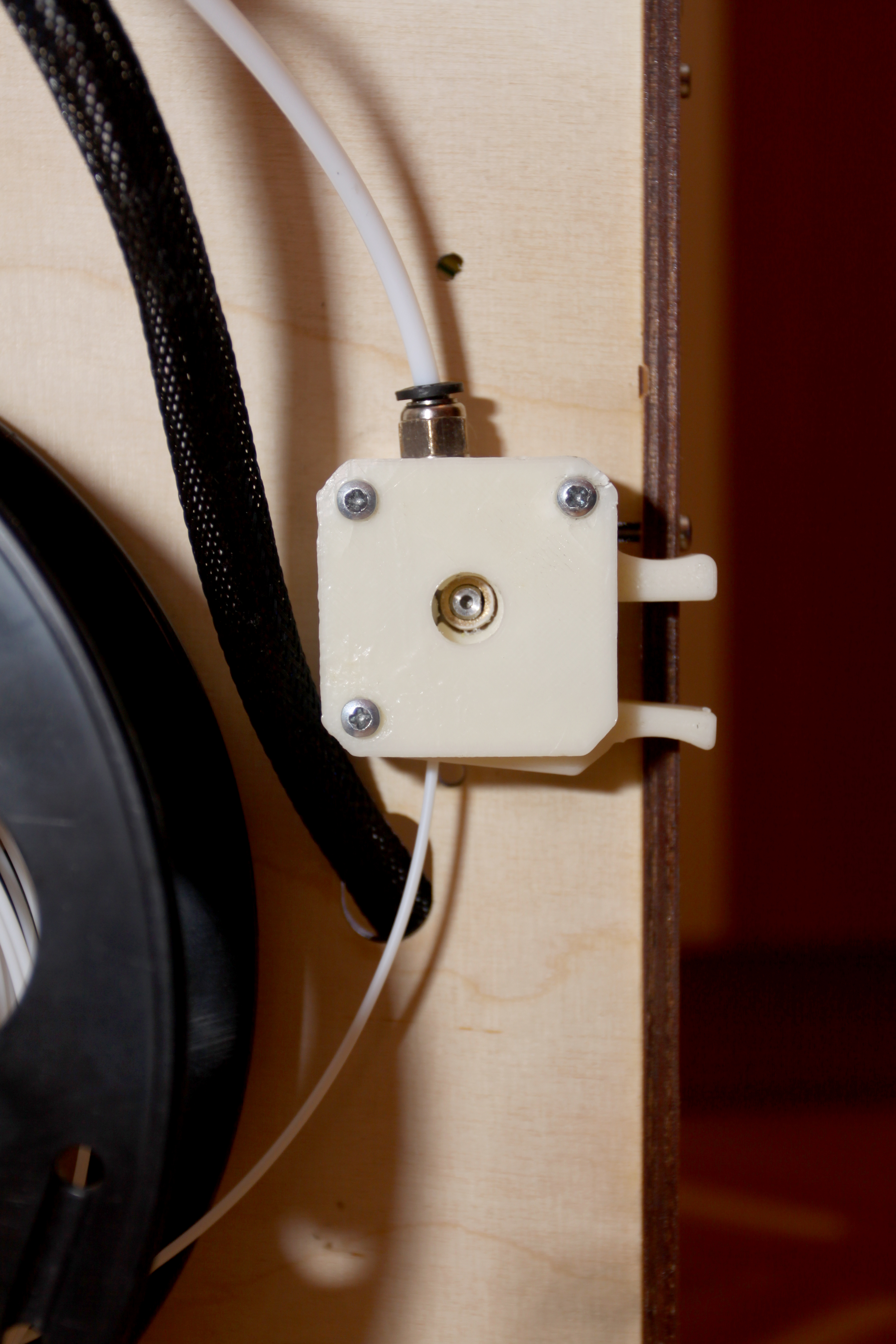

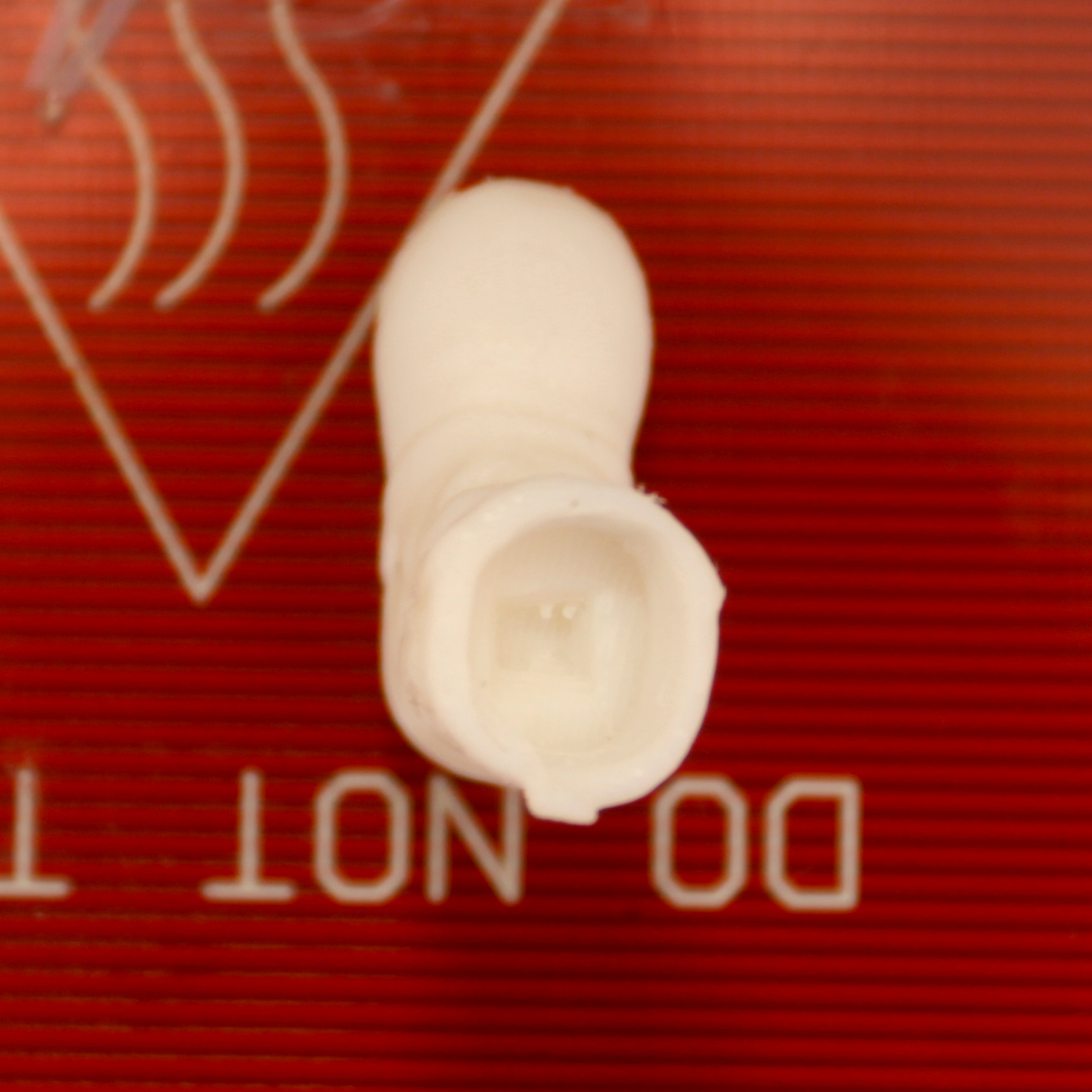

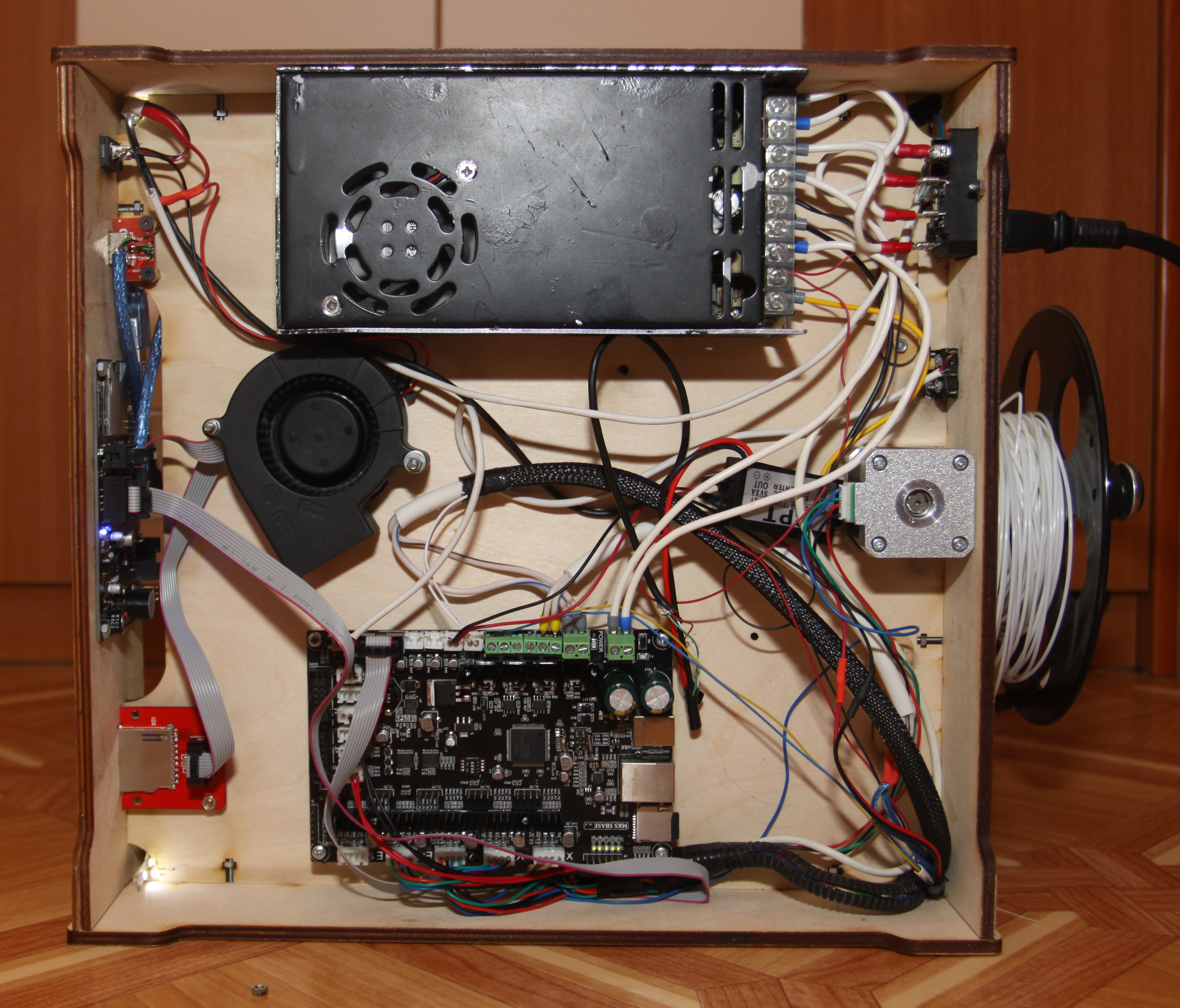

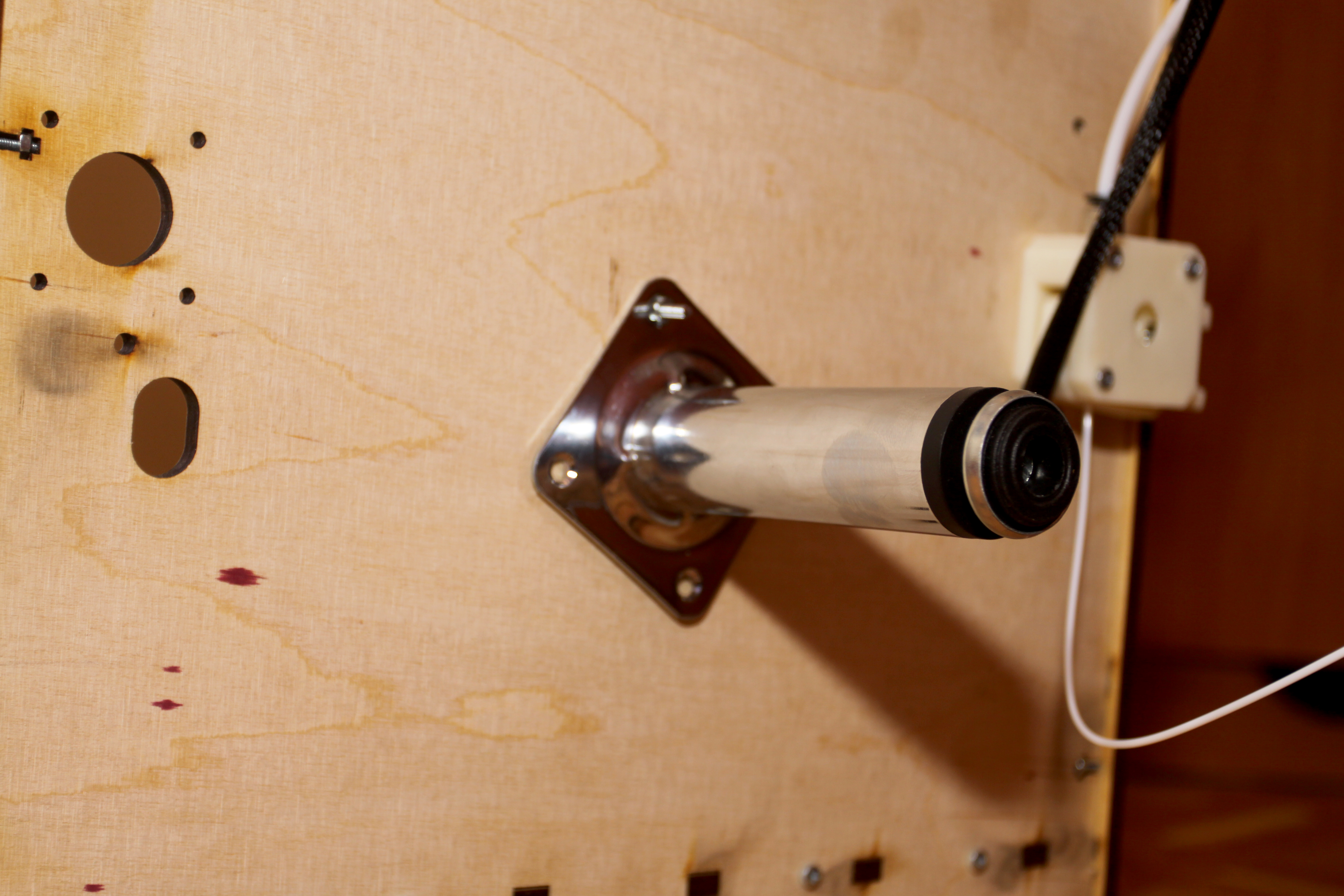

Добавил отверстие под второй фидер, вдруг кому надо: Во всем остальном это все тот же самый принтер: Та же мебельная ножка Тот же фидер: Даже в подвале почти все тоже самое: Экран изнутри выглядит так:А на ось Z вместо двигатель, муфта, трапециидальный винт, я использую двигатель с винтом:Ну и самая первая печать видео, к сожалению на половине печати села GoPro, а я не уследил:И результат:

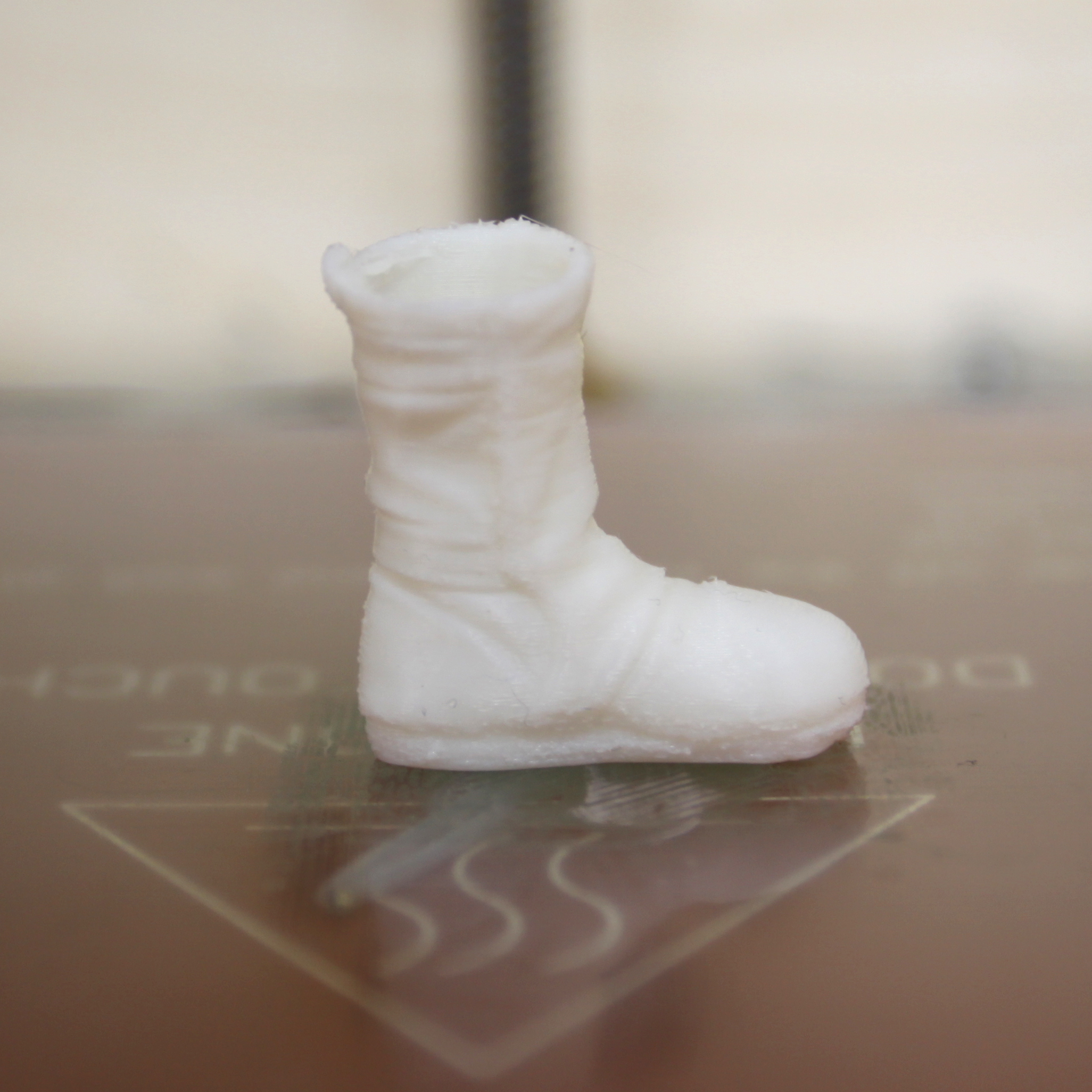

Пластик ASA (забыл как он у них называется) от REC 1.75, слой 0,12 заполнение 10%, больше пока поделится нечем, ничего больше не печатал.

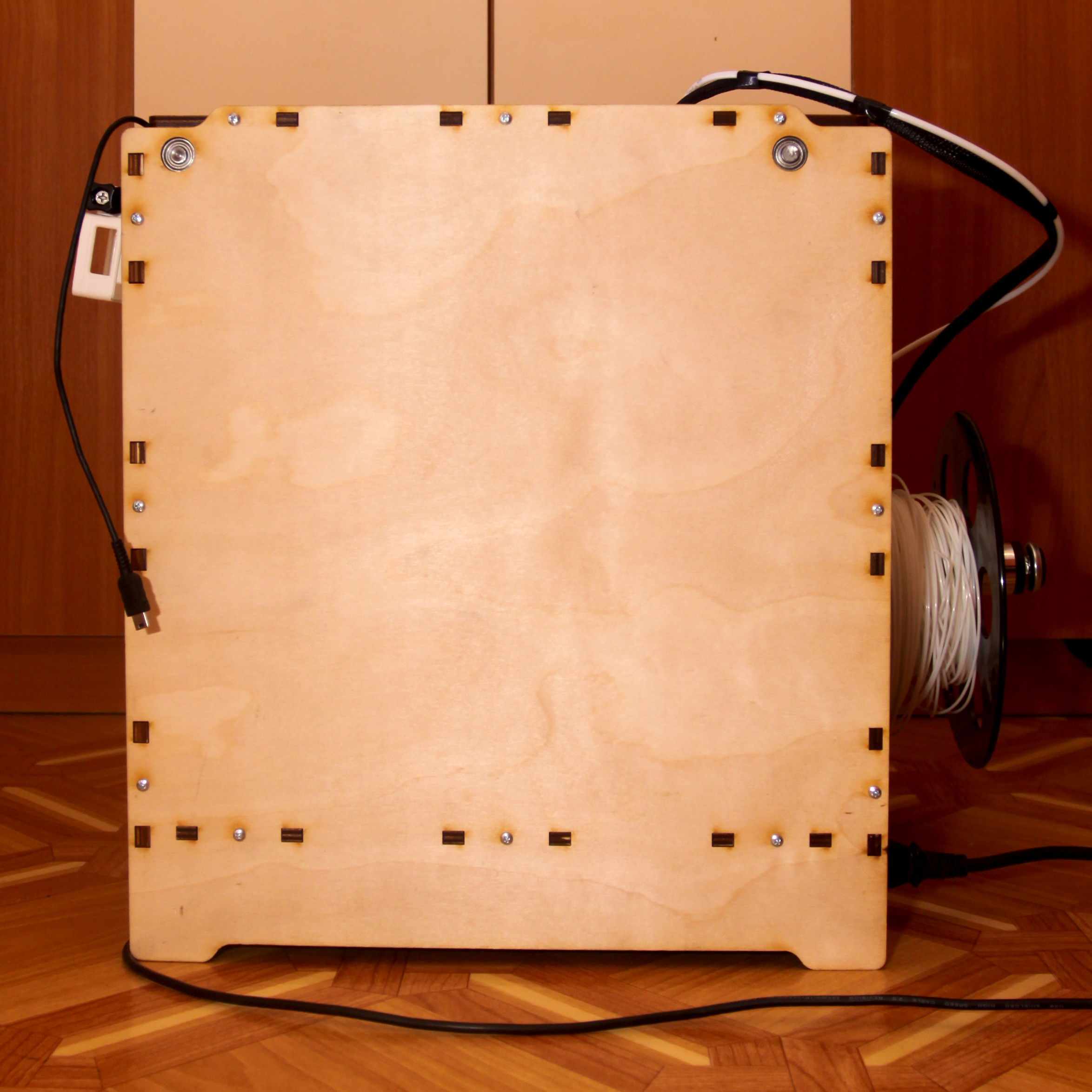

Корпус теперь делается из фанеры 2 толщин, поэтому файла для корпуса тоже два:

6мм и 3мм.

Так же есть варианта корпуса для TFT28:

6мм и 3ммЕще парочка видео.

Парковка принтера:

Прогрев стола и сопла: Эти экраны, ну и следовательно новый корпуса можно использовать не только с 32 битной платой MKS SBASE, но и с любой другой электроникой способной работать с 3D принтером на прошивке Марлин, Репетир или Смузи. Есть небольшие 'грабли' по работе с 'бутербродом' мега+рампс, про них уже писал Илья у себя в блоге, в остальных случаях проблем не выявлено.

В данном конкретном экземпляре размер печати 210 мм по 3 измерениям.

На этом пока все, в ближайшее время планирую выпустить еще один вариант корпуса.
