Сборка 3D-принтера своими руками. Часть 2: электроника
Продолжаю серию про самостоятельную сборку 3D-принтера: ставим Arduino Mega 2560 и RAMPS 1.4, пропаиваем драйверы A4988, собираем стол с MK2B и подключаем блок питания. Разбираю доработку RAMPS под быстрый прогрев стола и раскладываю провода в гофру.
July 20, 20166 мин чтенияplastmaska
И снова всем привет!
Прошло чуть больше времени чем я обещал, лето пора свадеб, отпусков и дач, вот и я поженил брата, сгонял на недельку в славный город Сочи
и перебрался на лето жить на дачу.
Продолжаем писать инструкцию по сборке 3D-принтера своими руками, часть третья из намеченных пяти:
1. Вводный. Приобретение всего необходимого. 2. Сборка принтера. Часть первая. Корпус и механика. 3. Сборка принтера. Часть вторая. Электроника.
4. Прошивка и настройка принтера – Marlin.
5. Прошивка и настройка принтера - Repetier-Firmware.

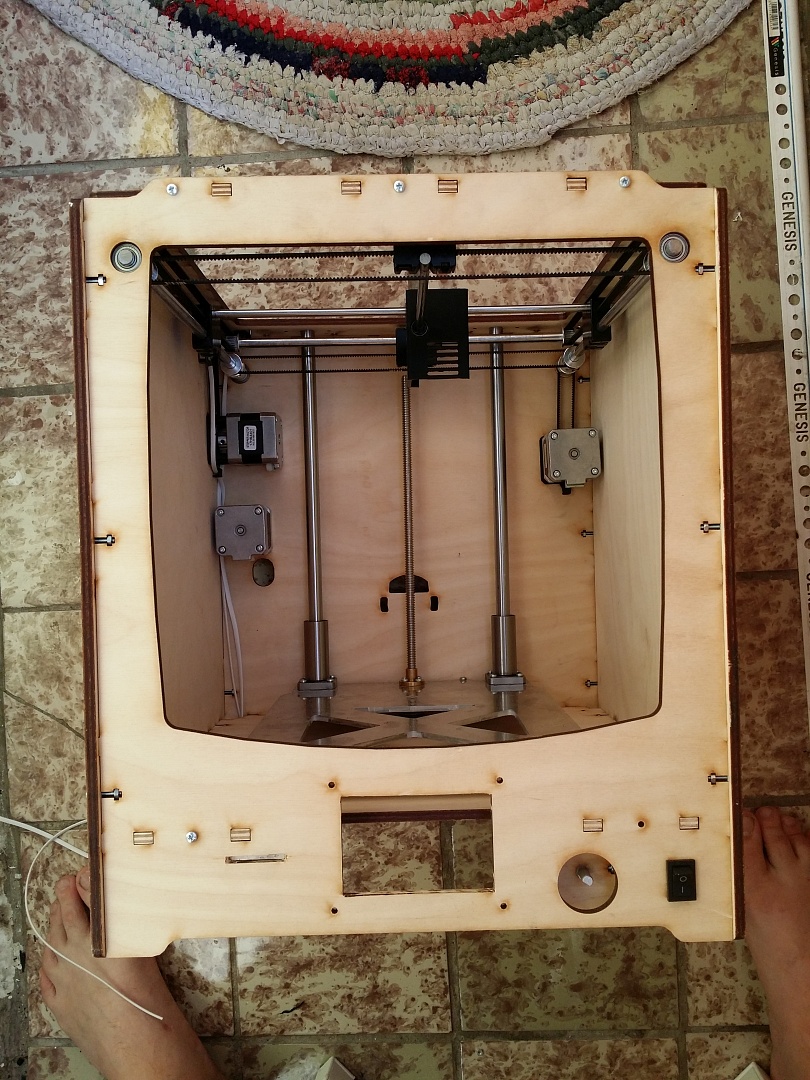

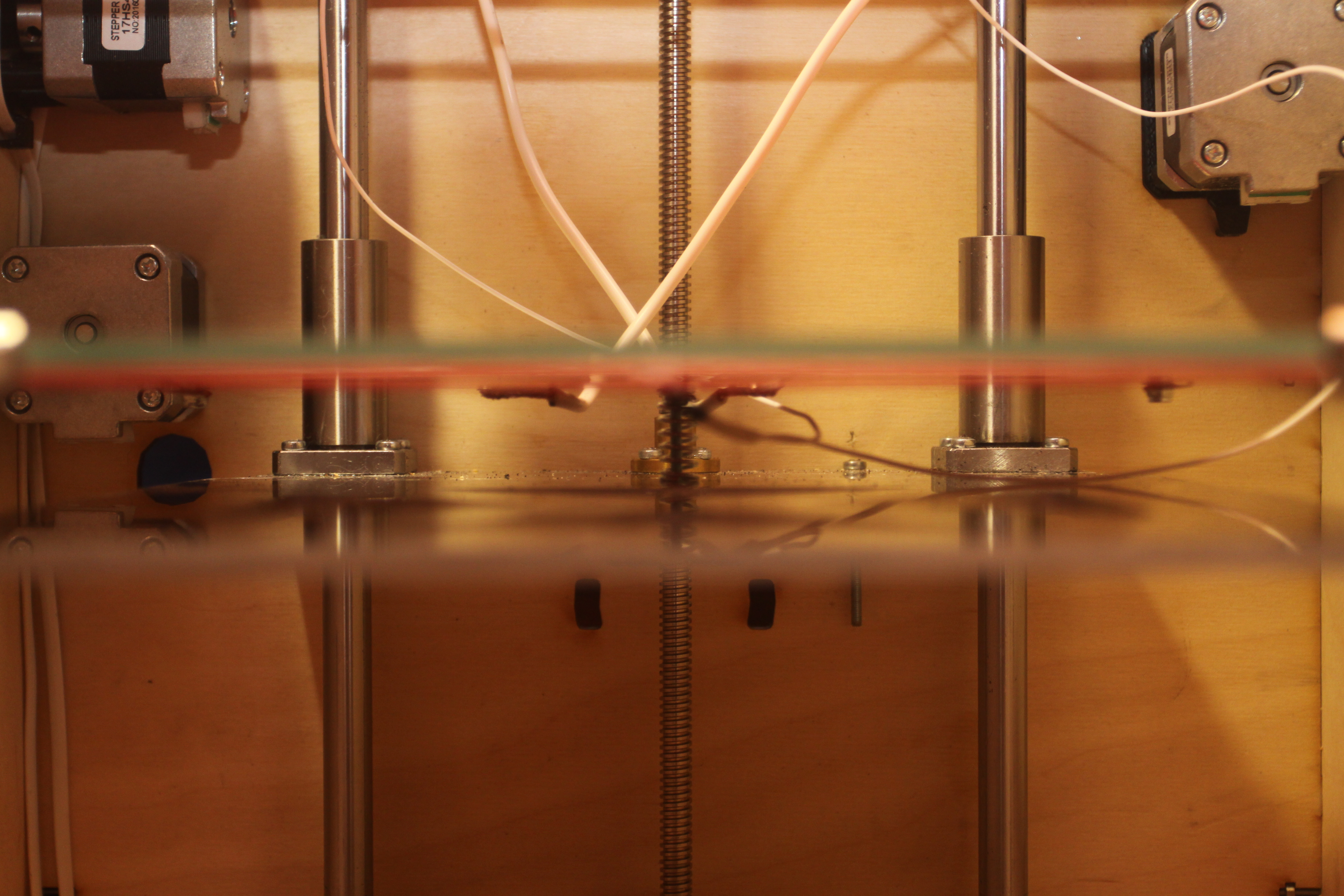

В прошлый раз мы с Вами закончили на практически полностью собранном принтере с точки зрения механики:
Продолжаем, наполняем наш принтер электронной начинкой:

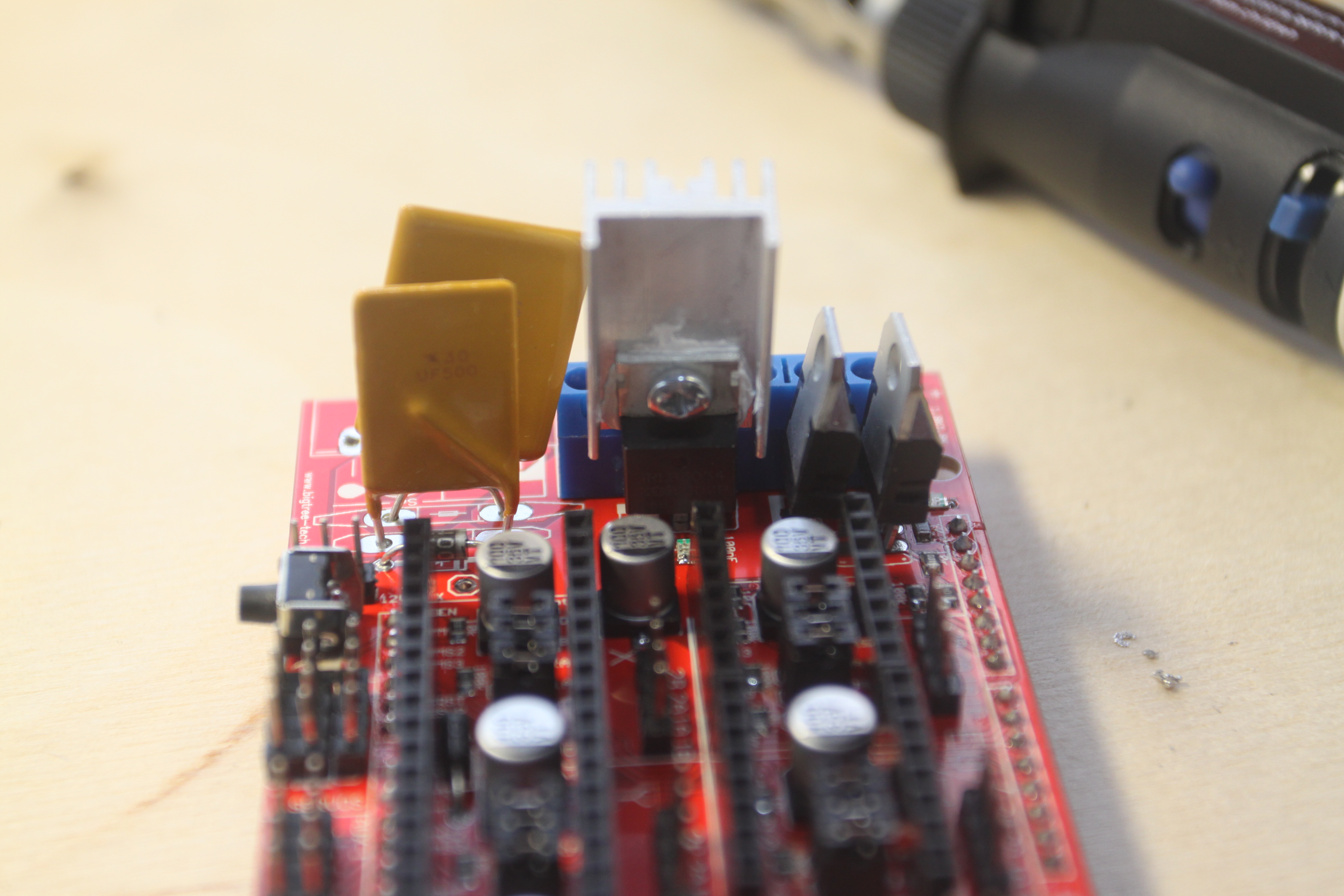

1. Необходимо, но не обязательно, переделать RAMPS 1.4:
Переделка RAMPS необходима для того что бы стол грелся быстро и избежать использование реле, а так же исключить разъем питания, вместо него припаяться напрямую к плате. Этот пункт можно пропустить.
Нам потребуется:

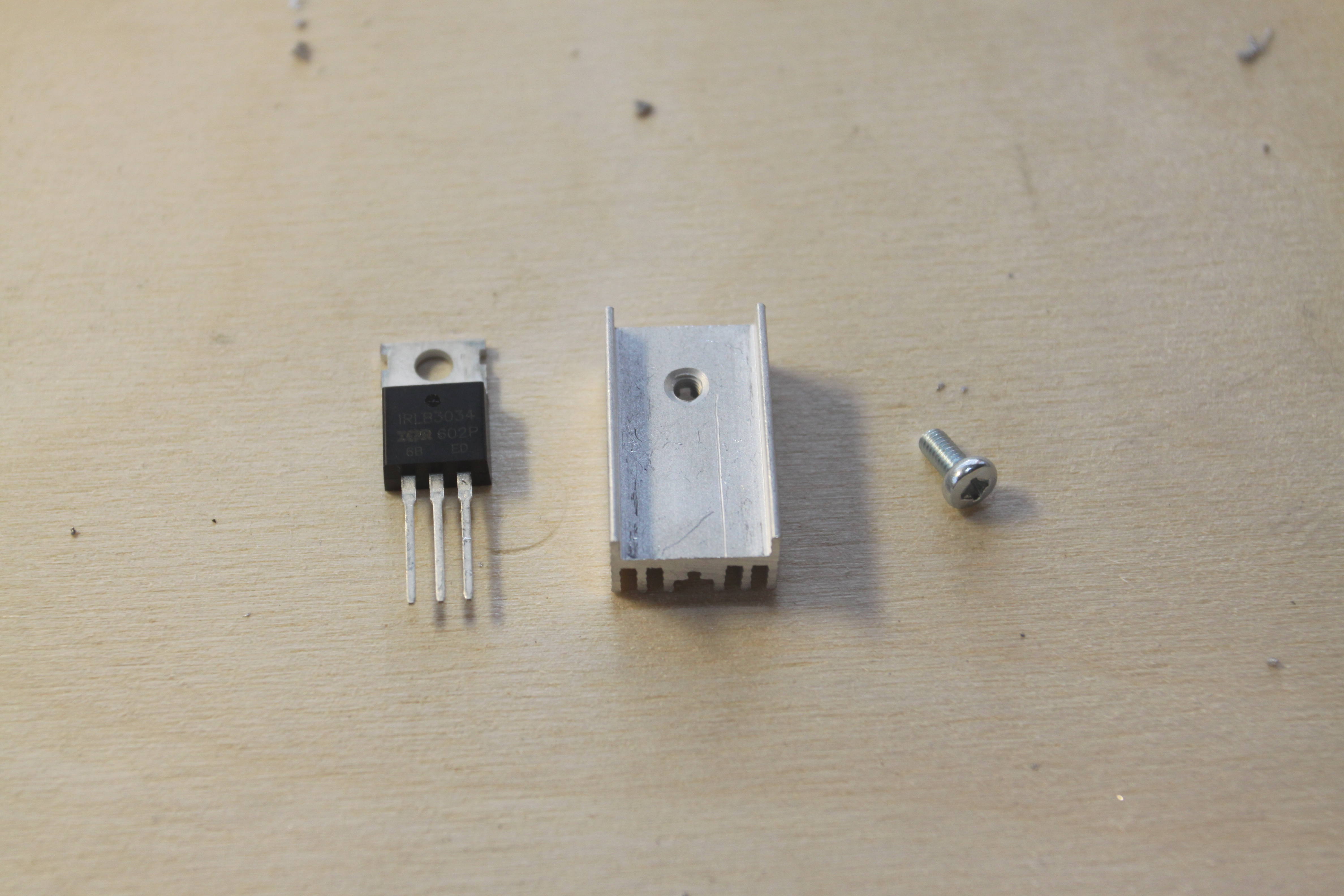

1. Плата RAMPS 1.4 была в составе набора 2. Транзистор 3. Радиатор для транзистора 4. Термопаста.
5. винт М3*5
6. джамперы.

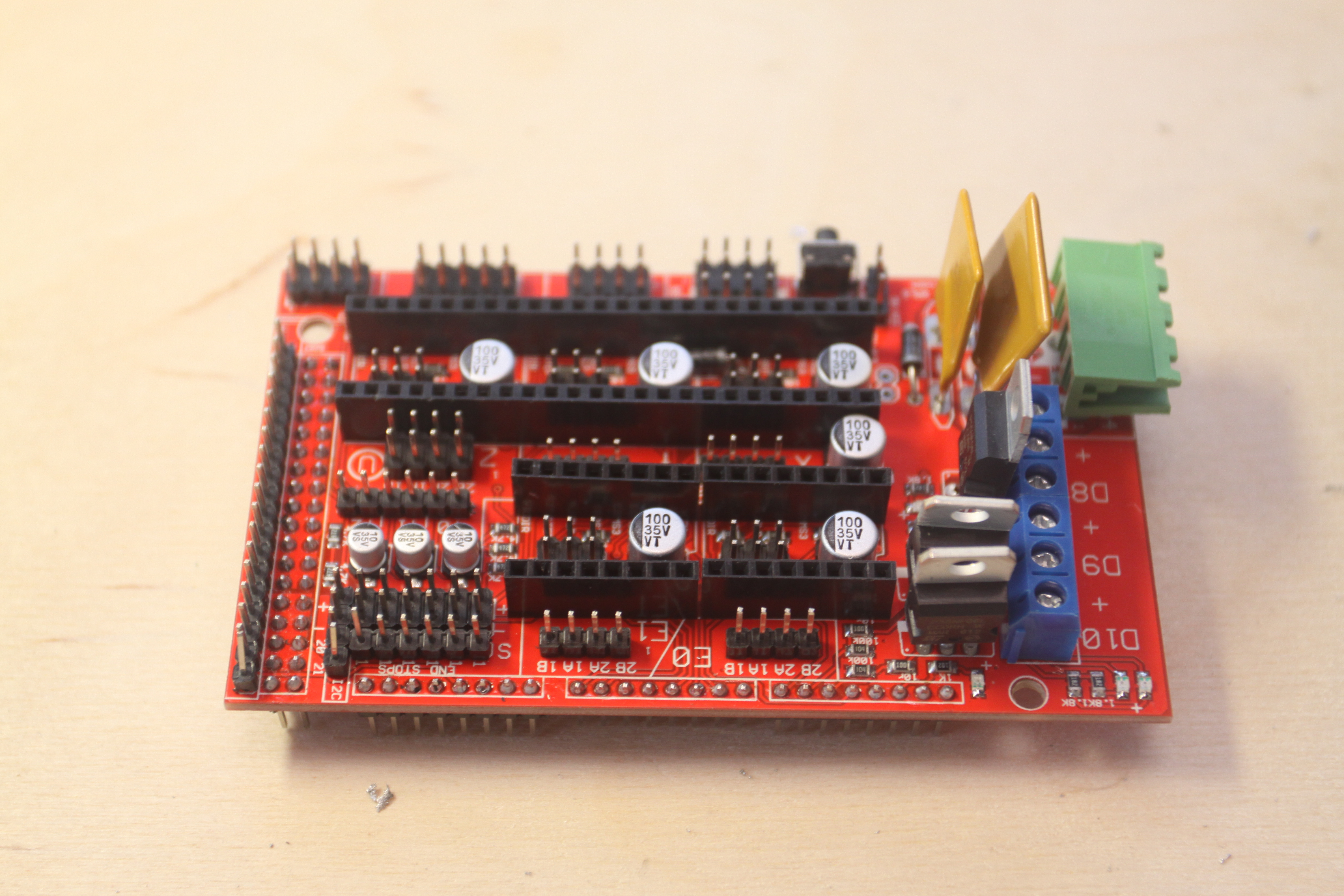

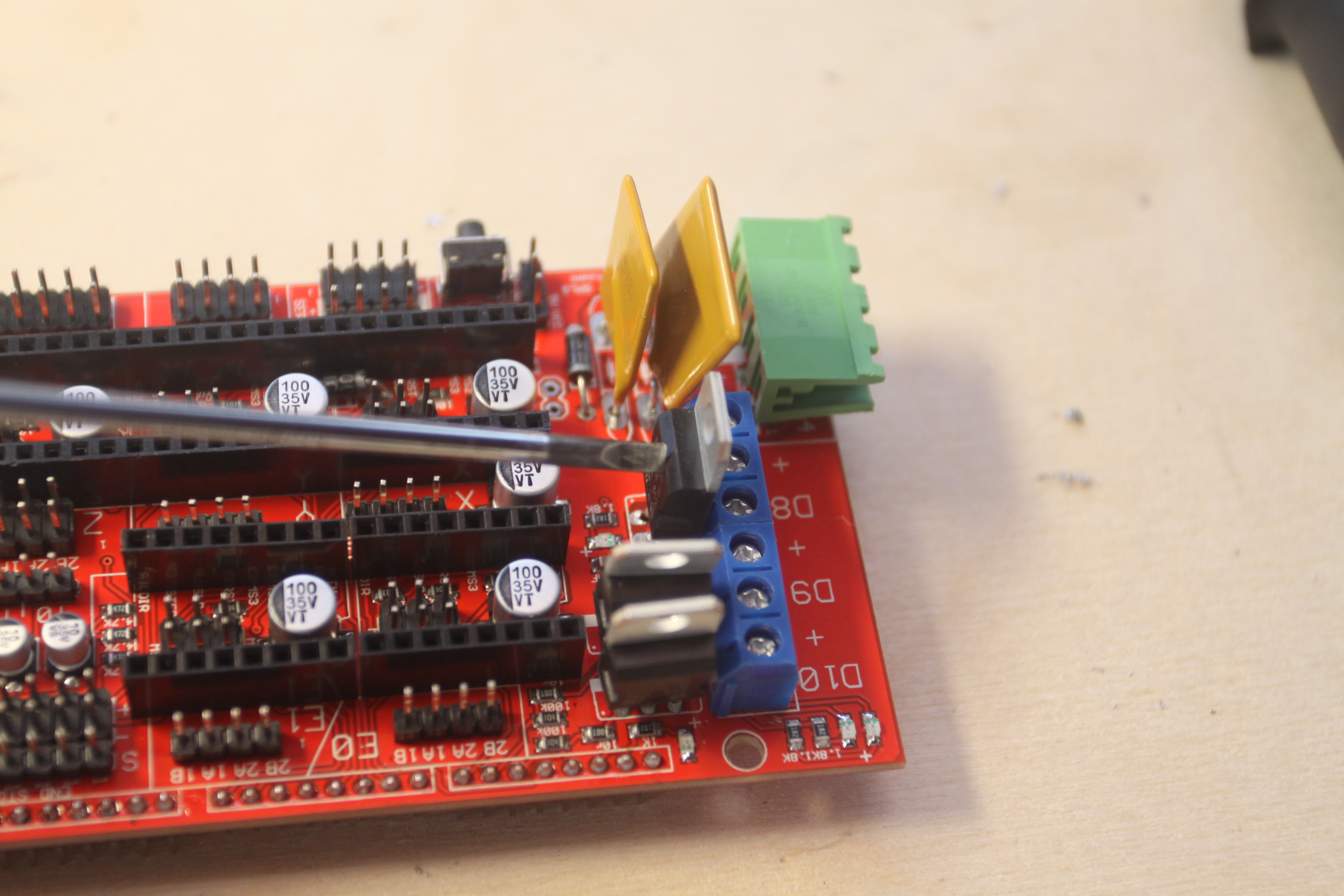

Выпаиваем транзистор:

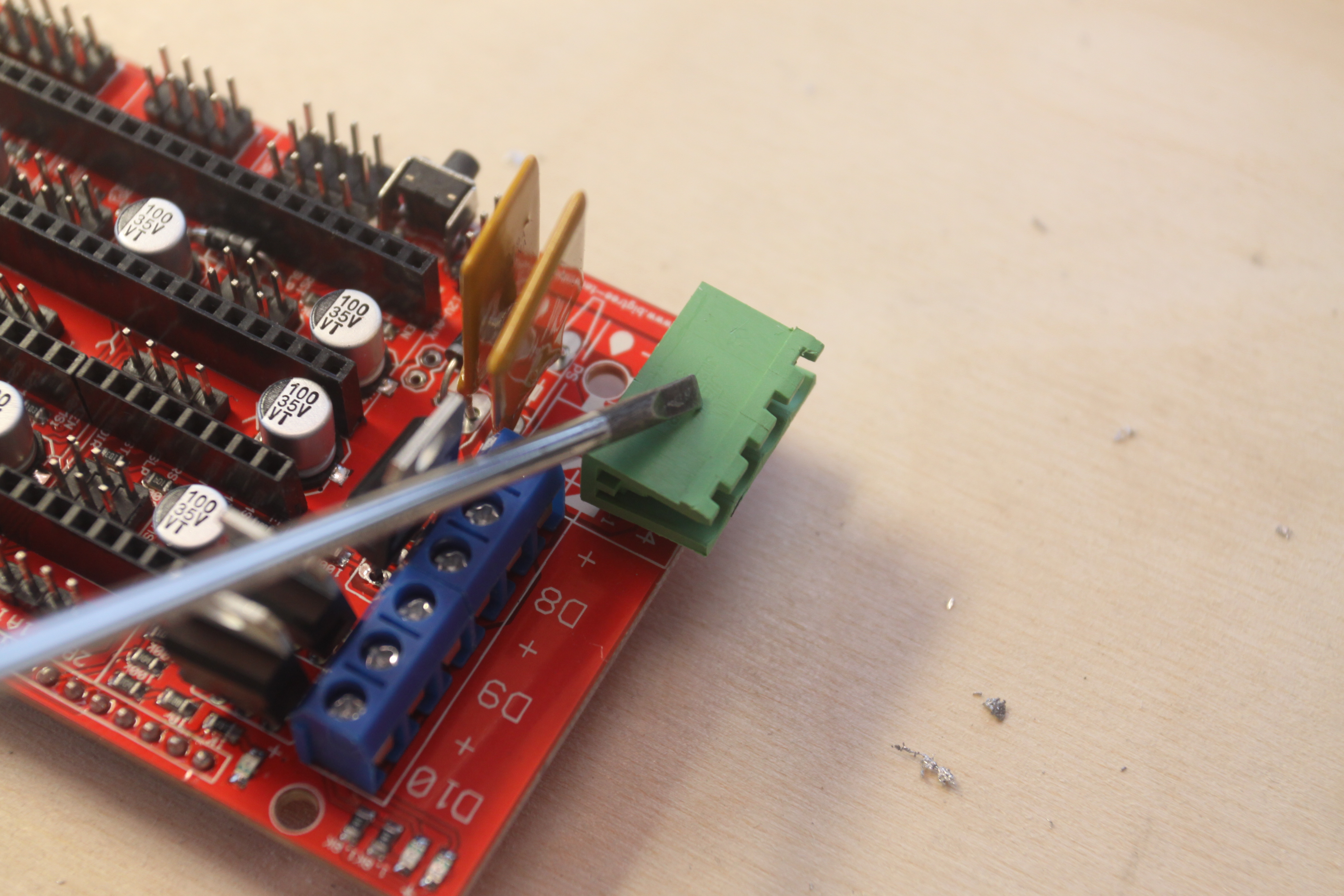

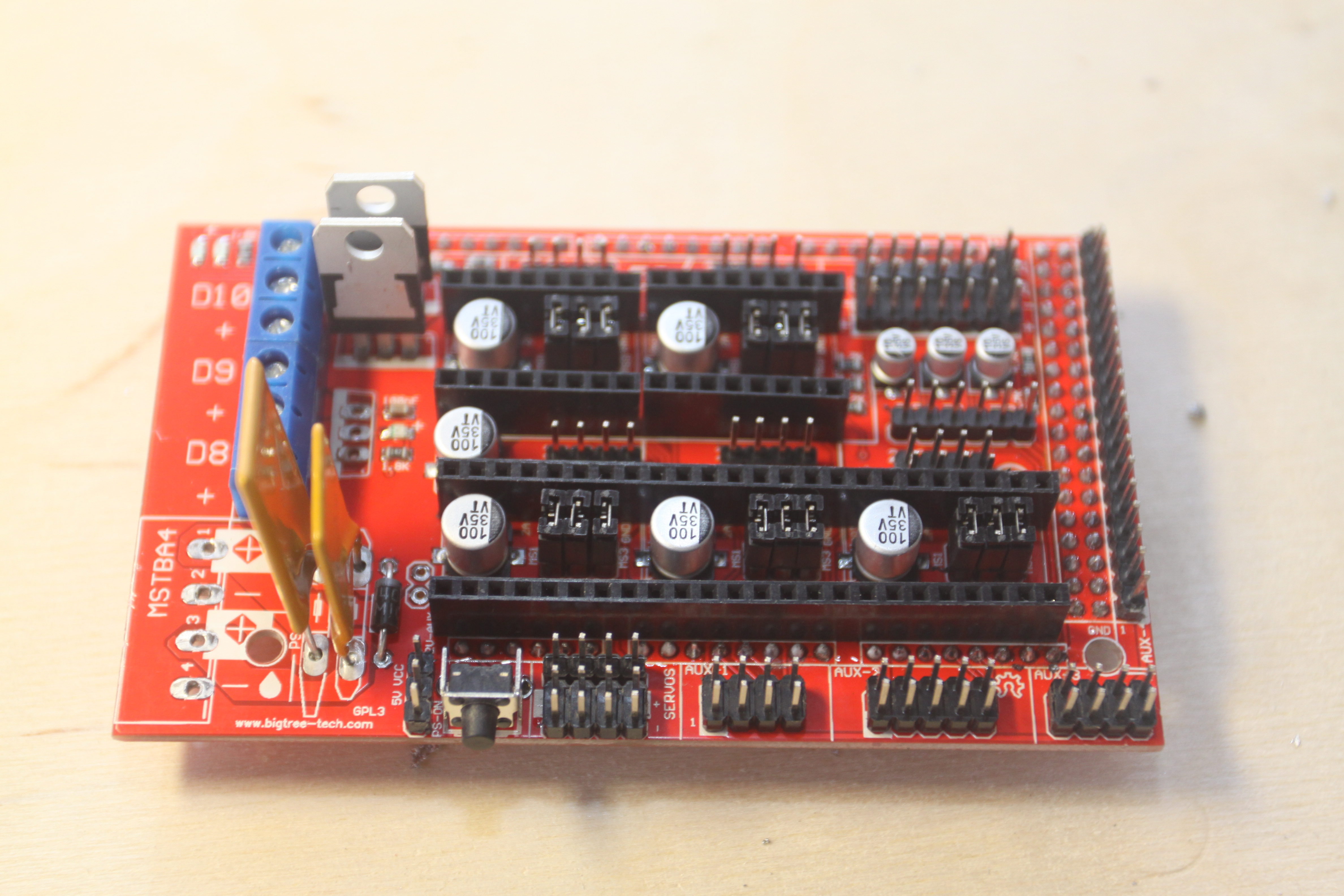

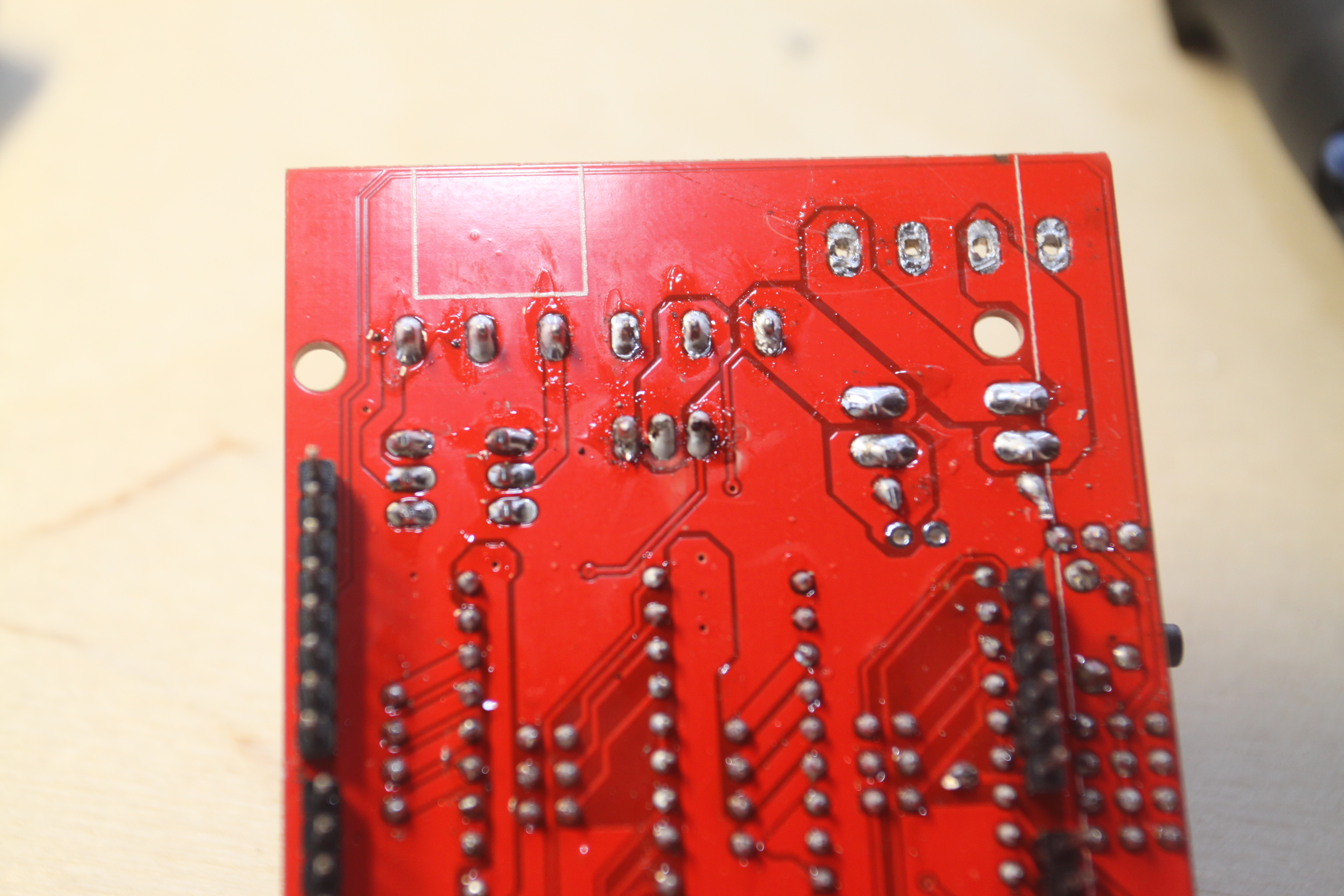

Выпаиваем разъем:

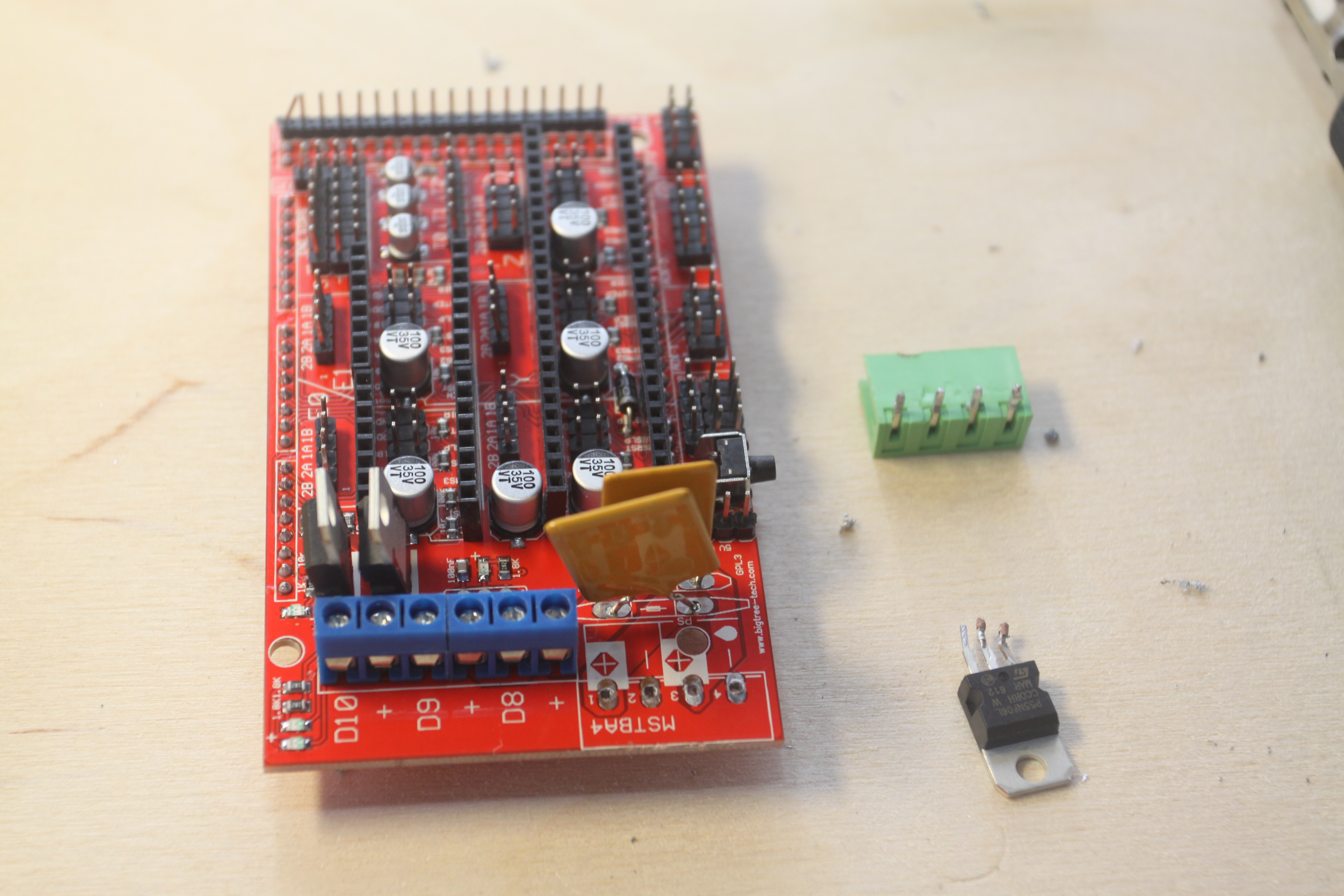

Получаем :

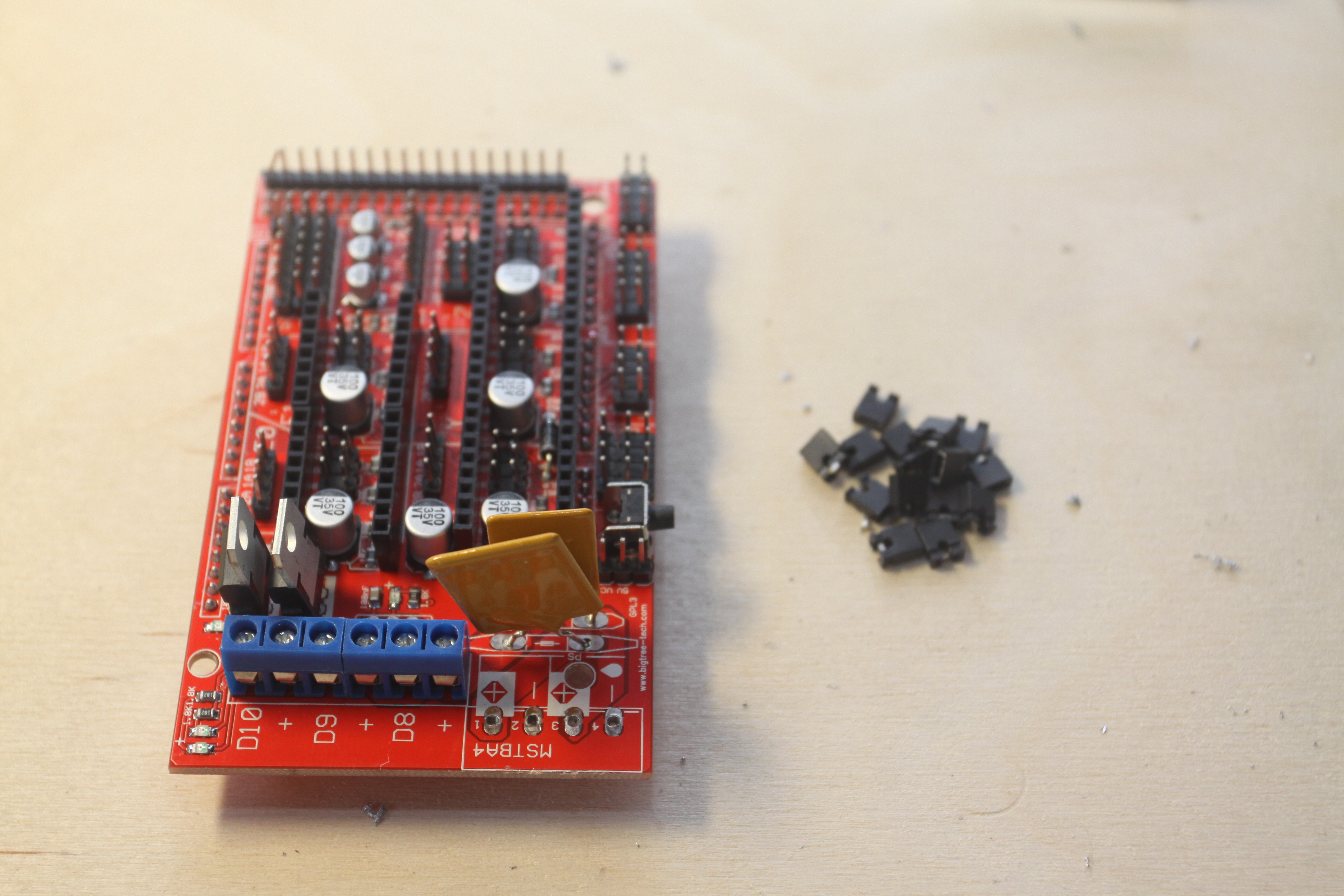

Устанавливаем джамперы:
вот так:

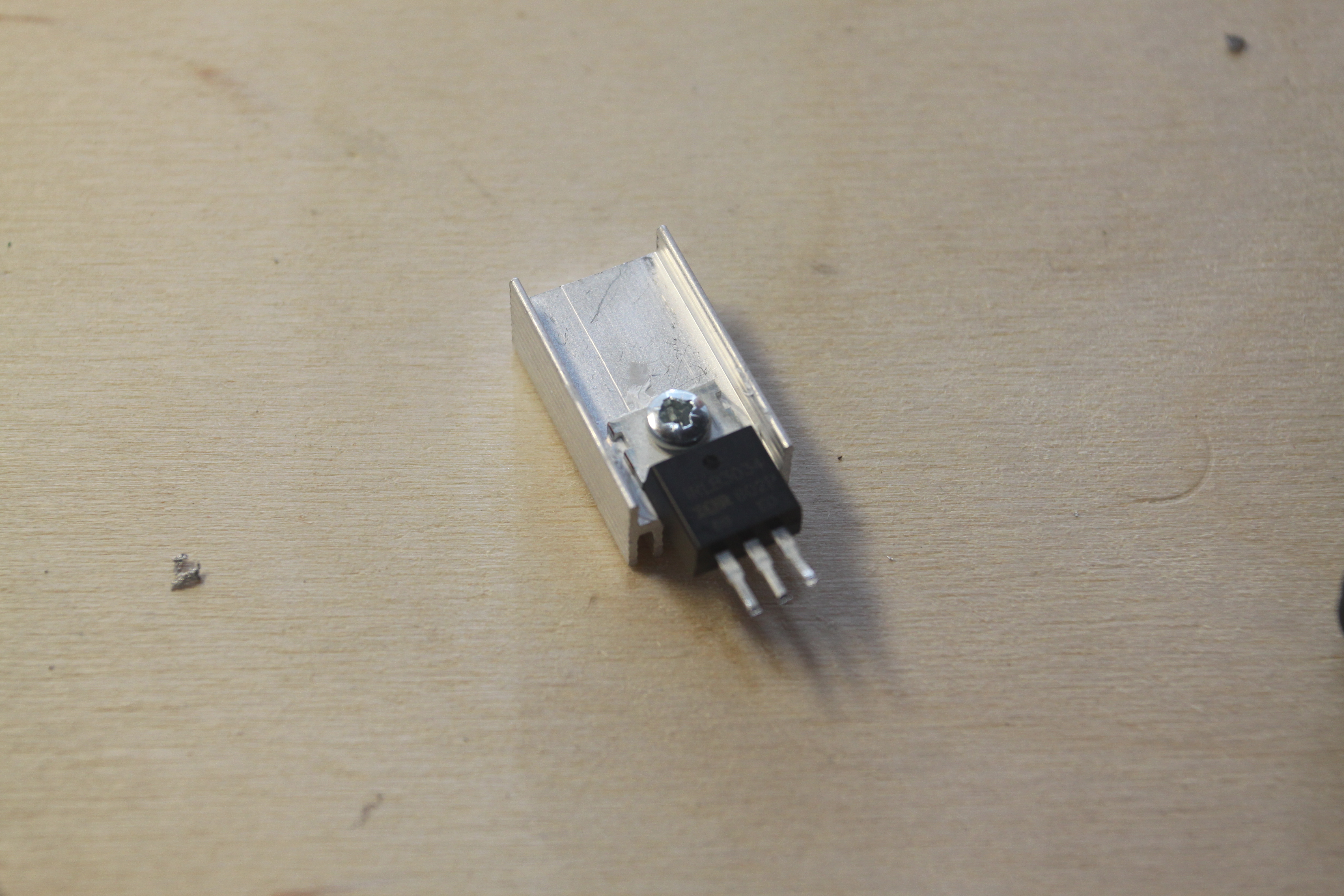

Прикручиваем радиатор к к транзисторы, предварительно намазав место соединения термопастой:
Получаем:
Припаиваем новый транзистор на старое место:
2. Установка драйверов шаговых двигателей и радиаторов:
Нам потребуется:

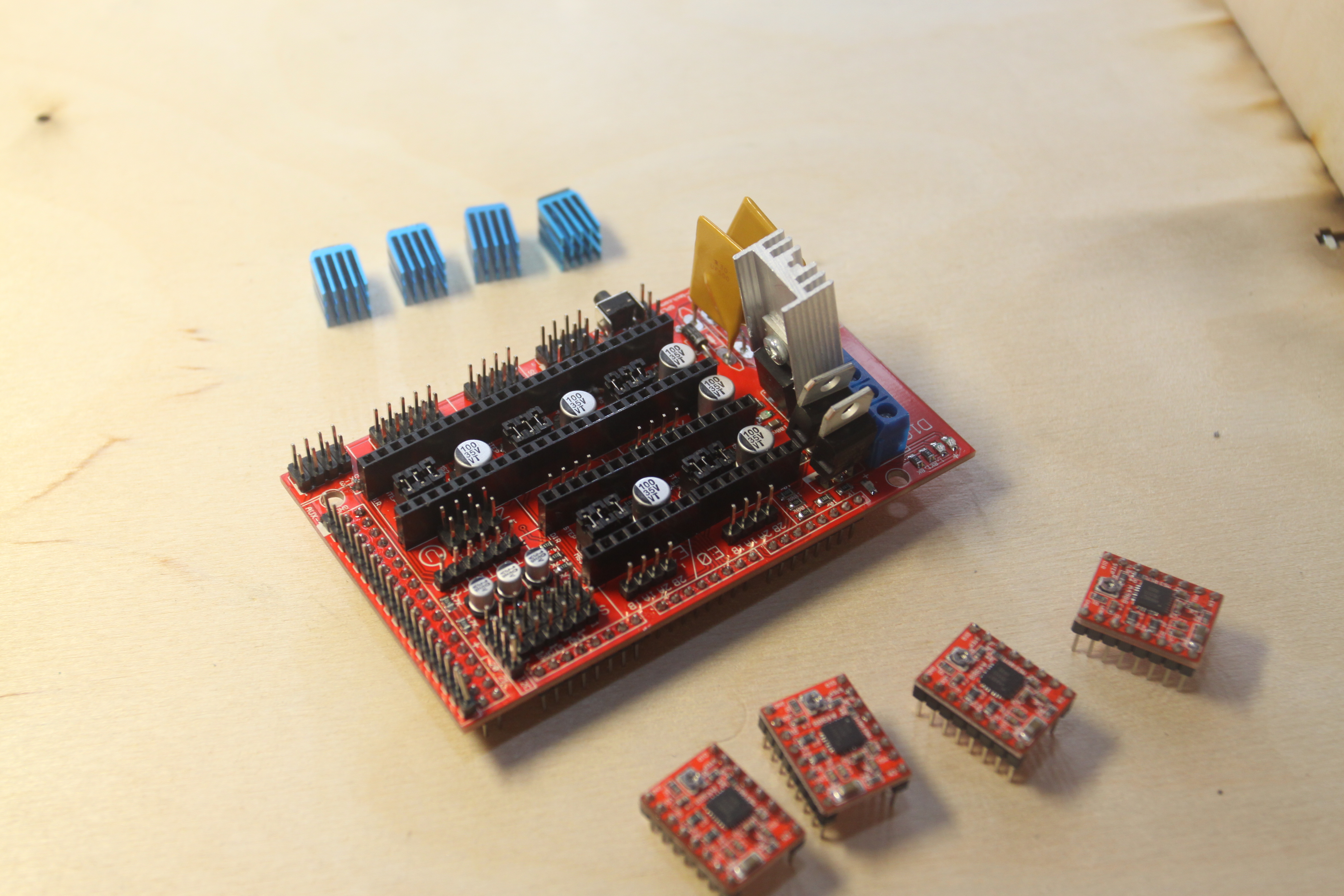

1. Драйвера шаговых двигателей - 4 шт из набора.
2. Радиаторы на самоклейке или термоклей - 4 шт
3. RAMPS 1.4

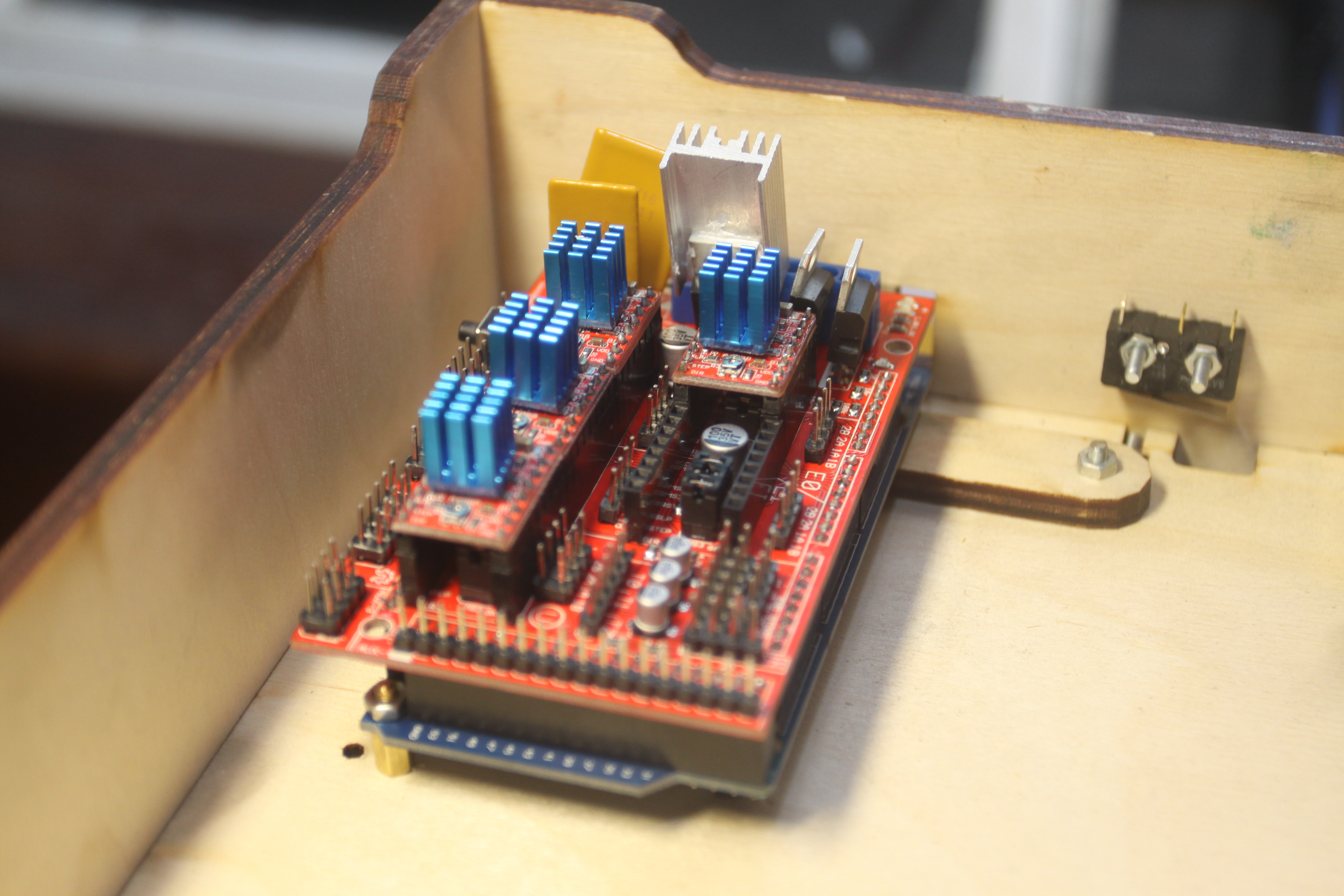

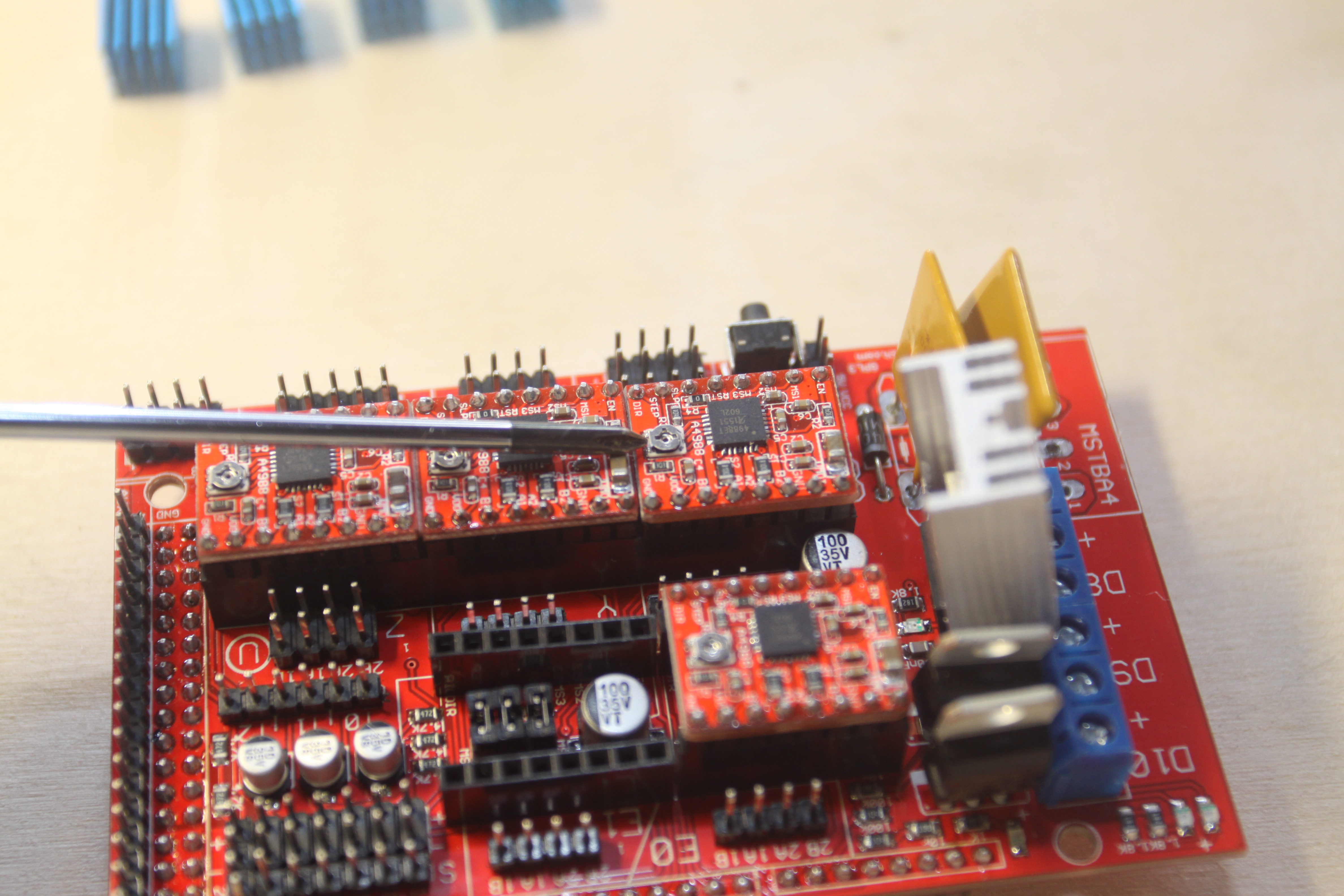

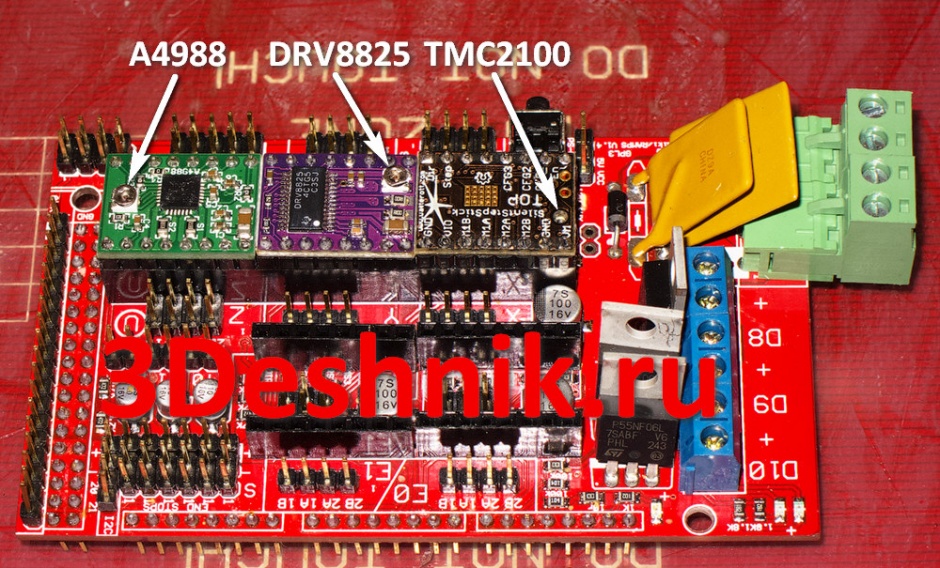

Устанавливаем драйвера шаговых двигателей, обратите внимание на правильное положение подстроечного резистора, картинку взял у соседей:
В нашем случае А4988:

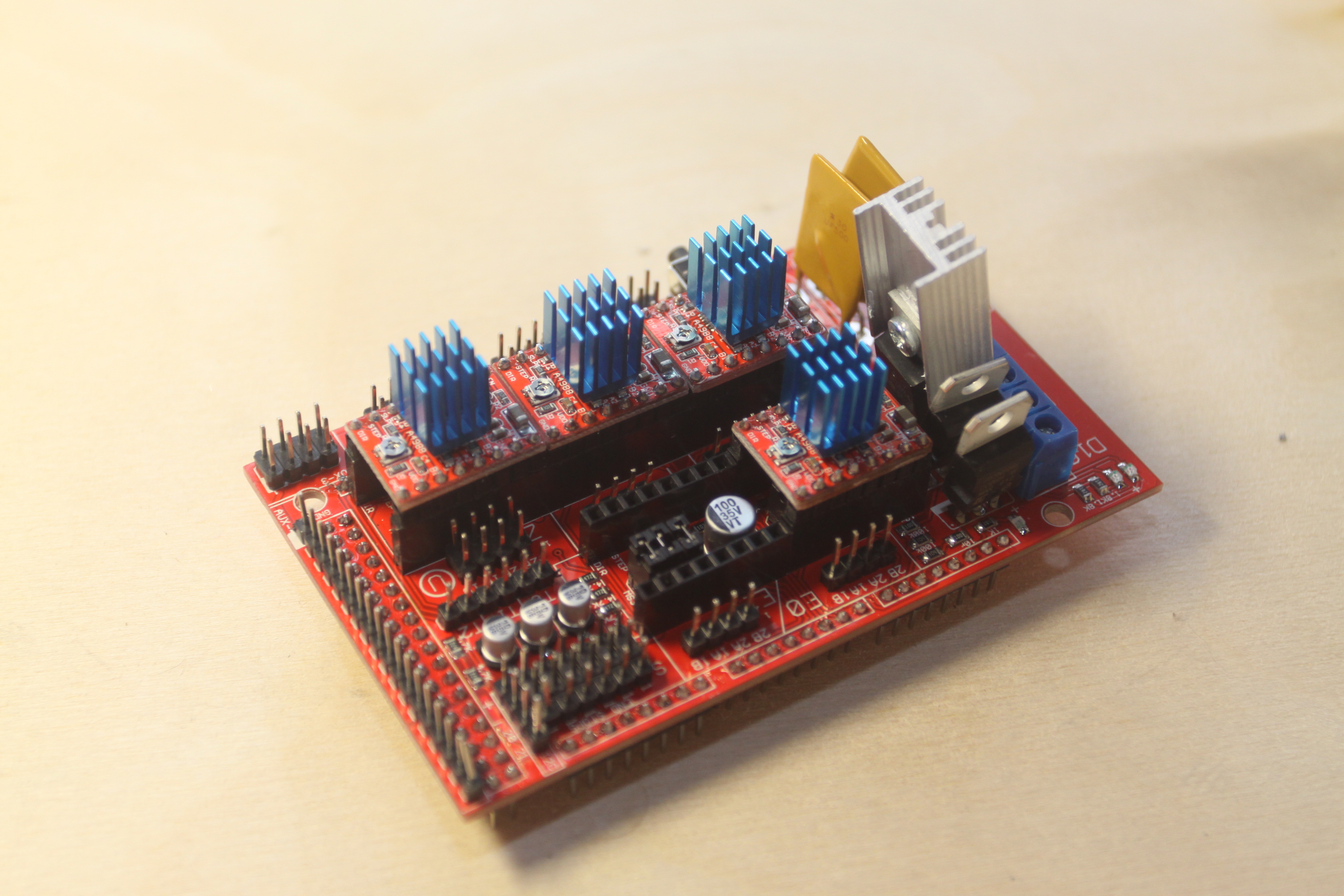

И приклеиваем радиаторы на самоклейку или термоклей, говорят что термопаста тоже нормально клеит:
3. Установка Arduino Mega 2560 в корпус:

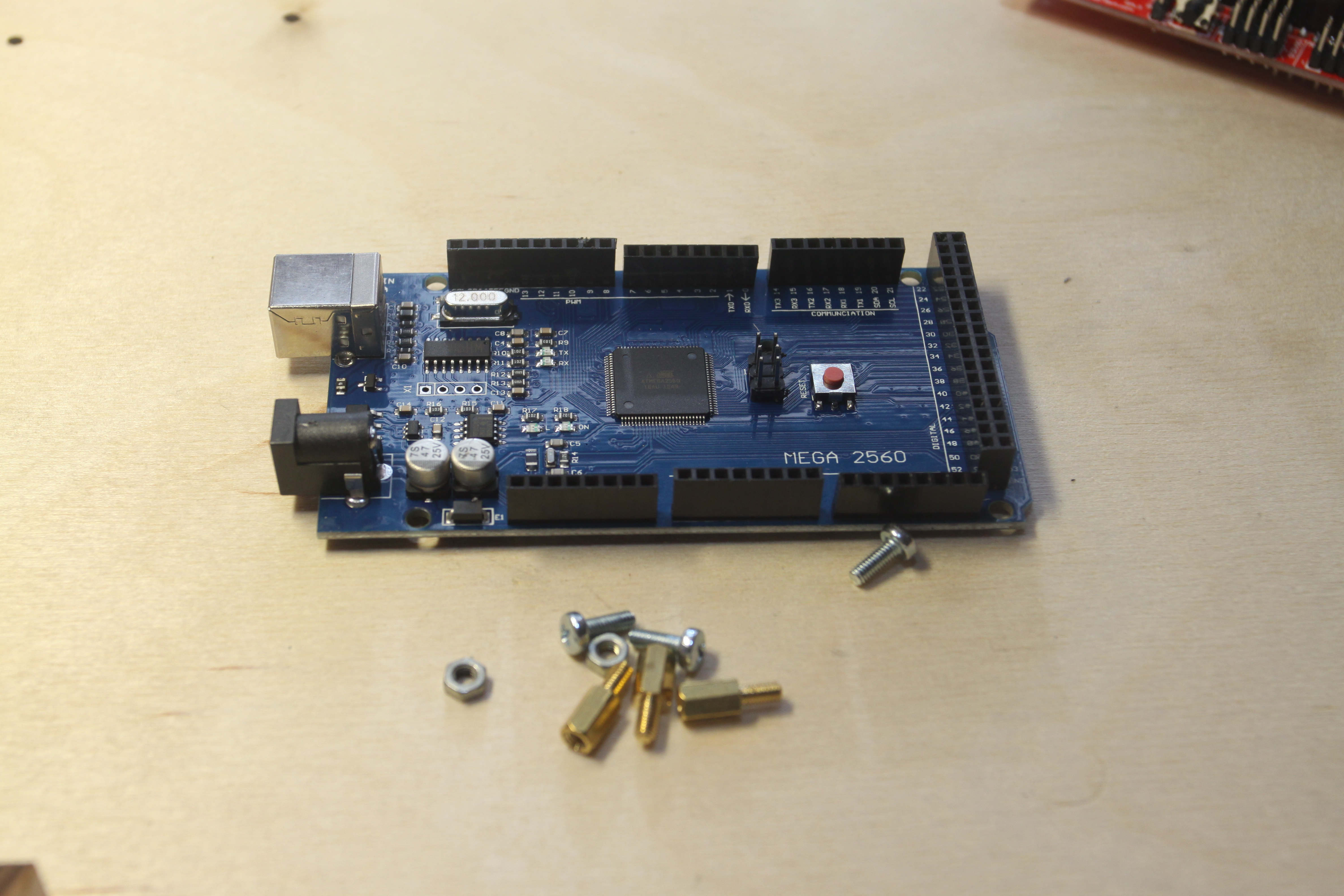

Нам потребуется:
1. Arduino Mega 2560 из набора.
2. Винты М3.
3. Гайки М3.
Я использую вот такие муфты латунные, можно вытащить из системных блоков или другой техники, но вовсе не обязательно, можно просто винты и гайки.

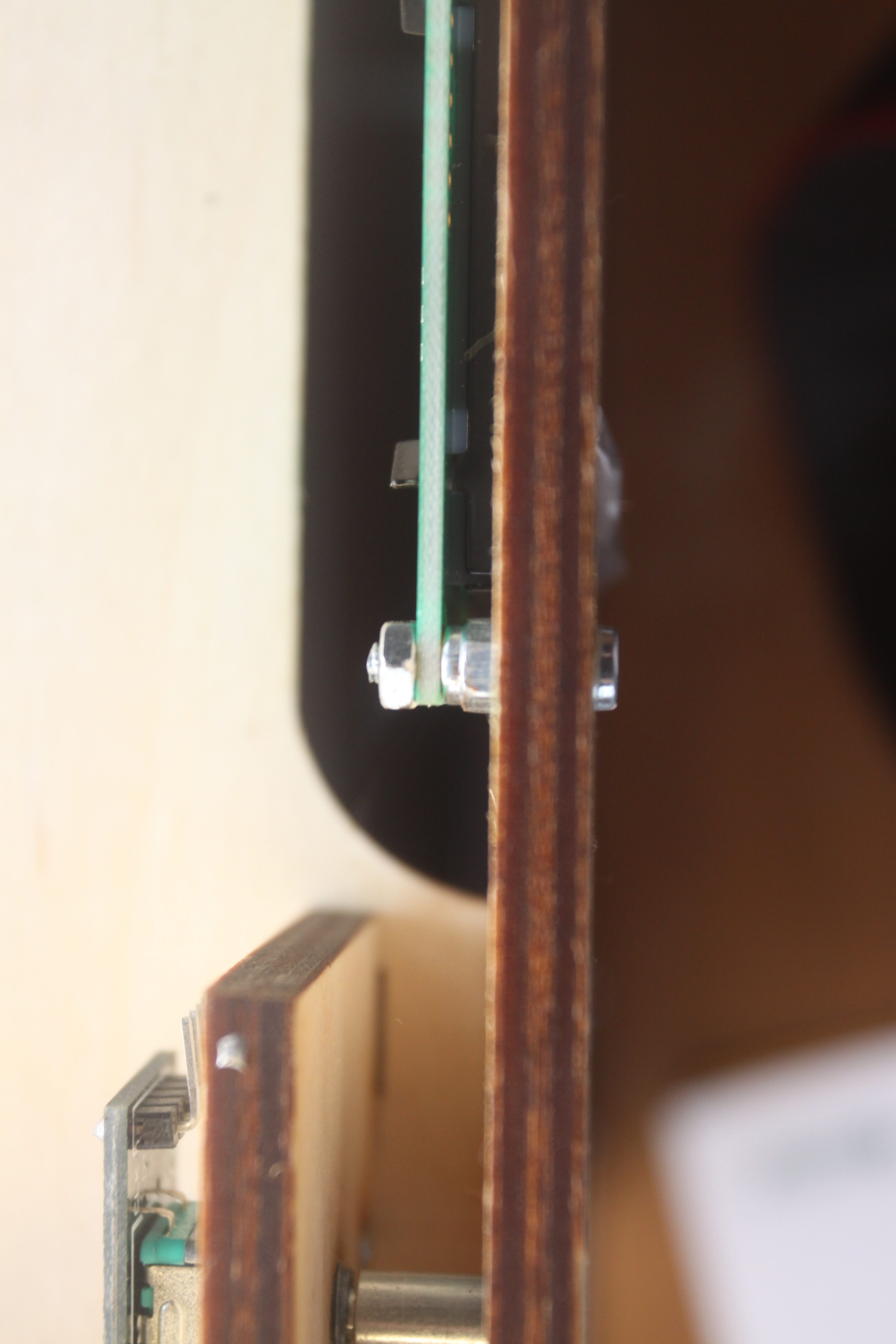

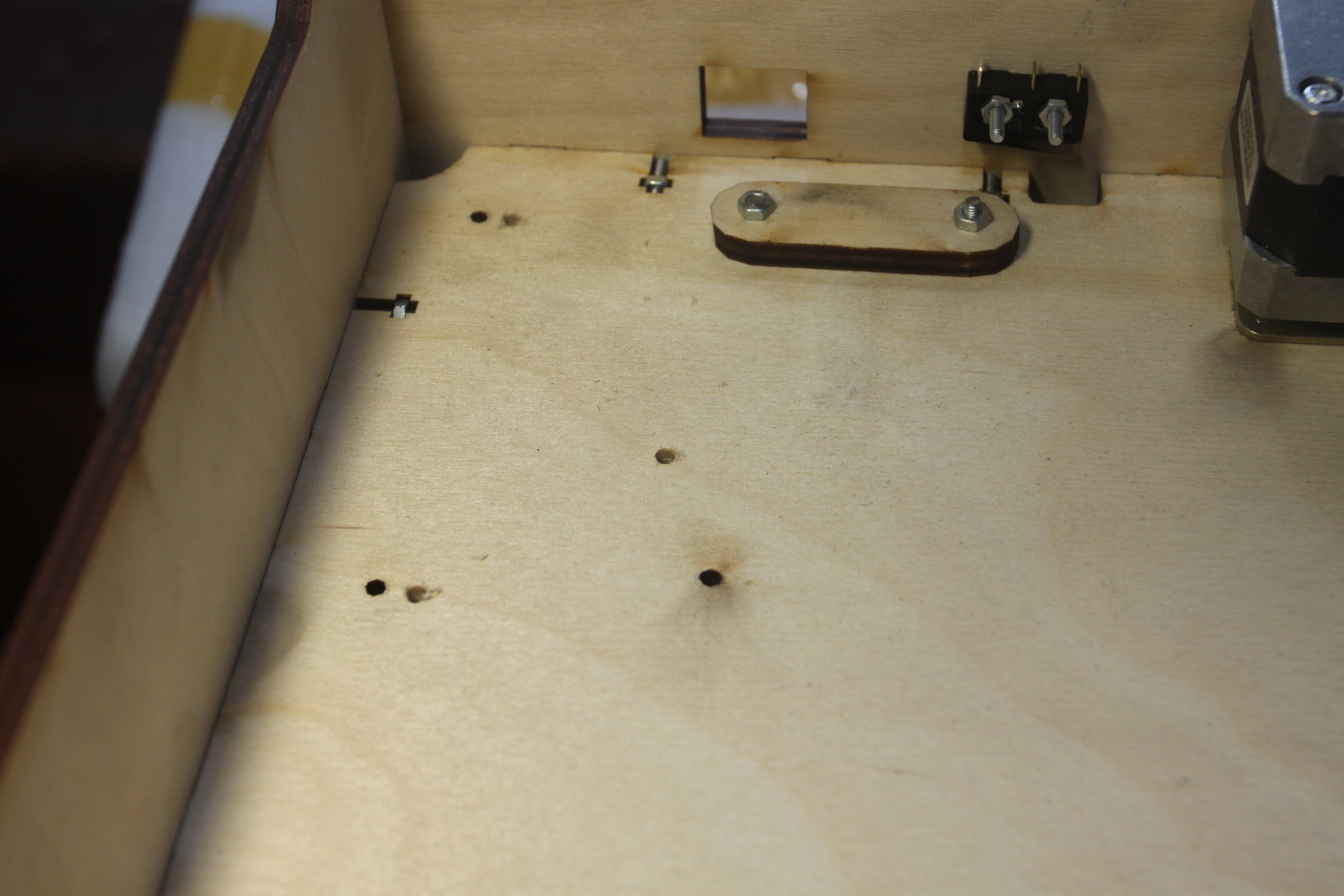

в корпус вкралась ошибка, отверстия под Arduino сверлим по месту:

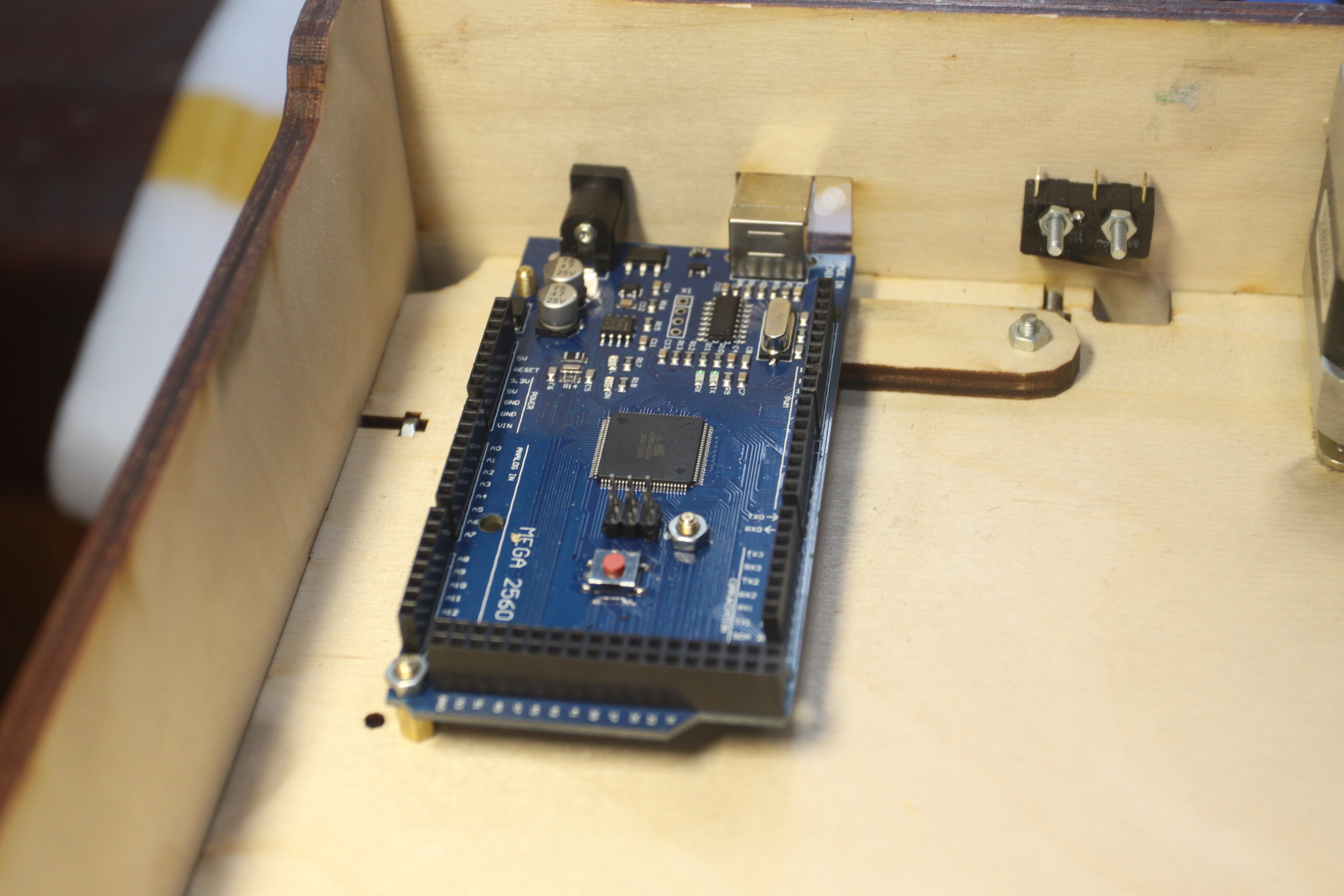

Получаем вот так:
Сверху соблюдая все разъемы устанавливаем RAMPS:
4. Приступаем к сборке стола:
Нам потребуется:
1. нагревательный элемент MK2B 2. два провода сечением 2,5 кв.мм. длинной по 1-1,2 м.

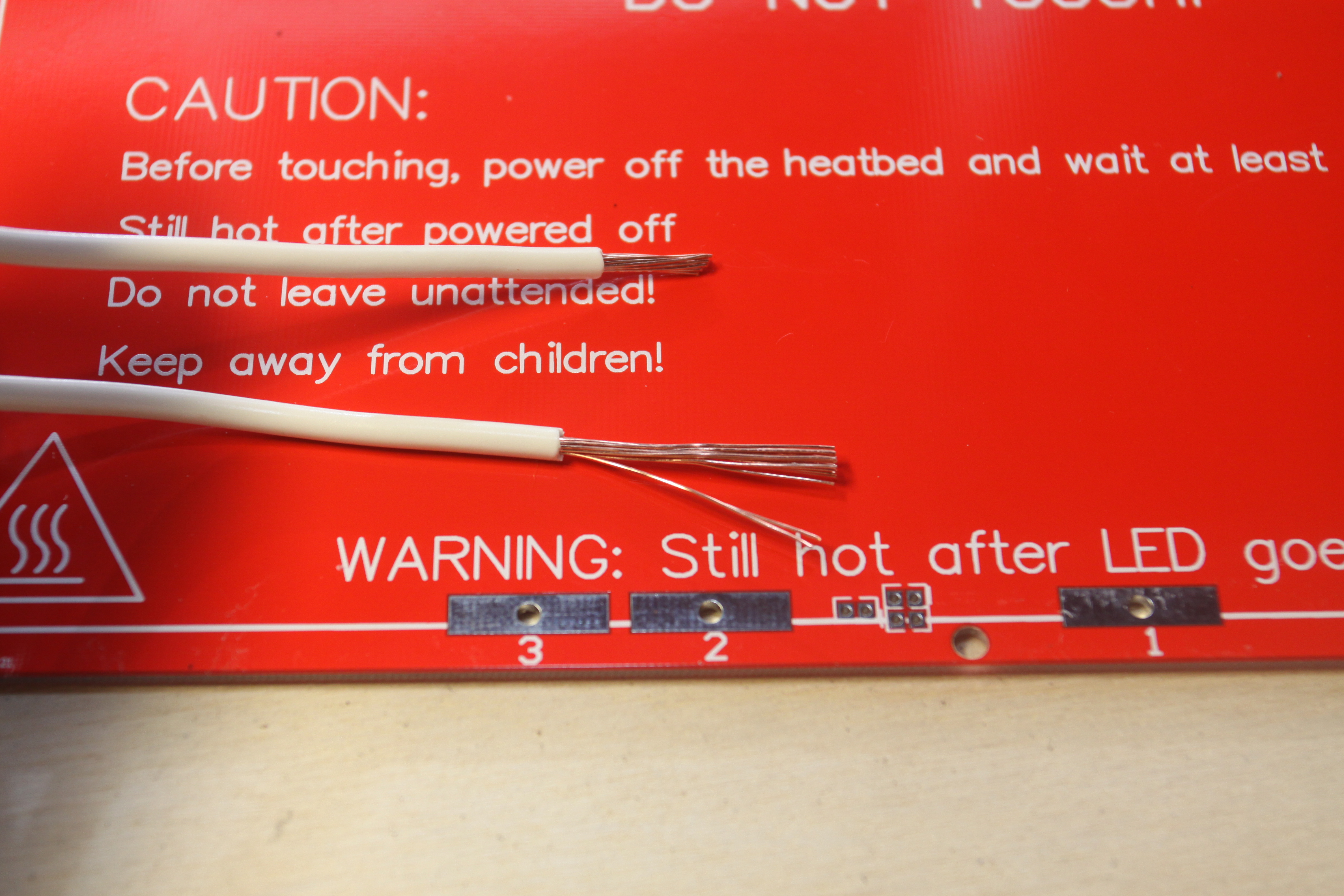

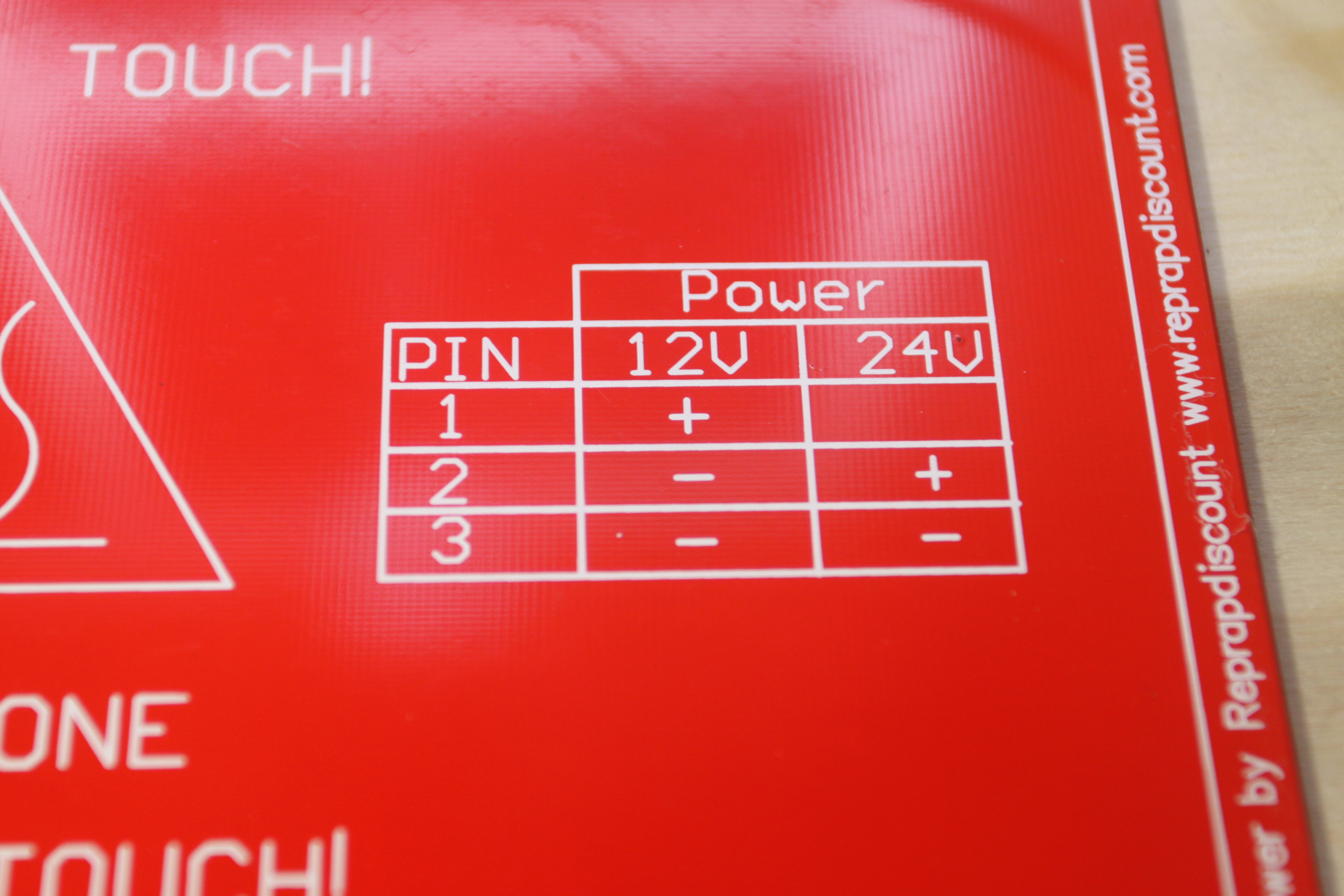

Смотрим что пишут на самом нагревательном элементе, для 12В нужно минус подать на контакты 2 и 3 и плюс на контакт 1:
Так же был отличный лафхак от Александра.
Обратите внимание что на нагревательном элементе есть две разных стороны, сторона с которой располагается дорожка и гладкая сторон, рекомендую использовать ее дорожкой вверх к стеклу, а провода паять к гладкой стороне.

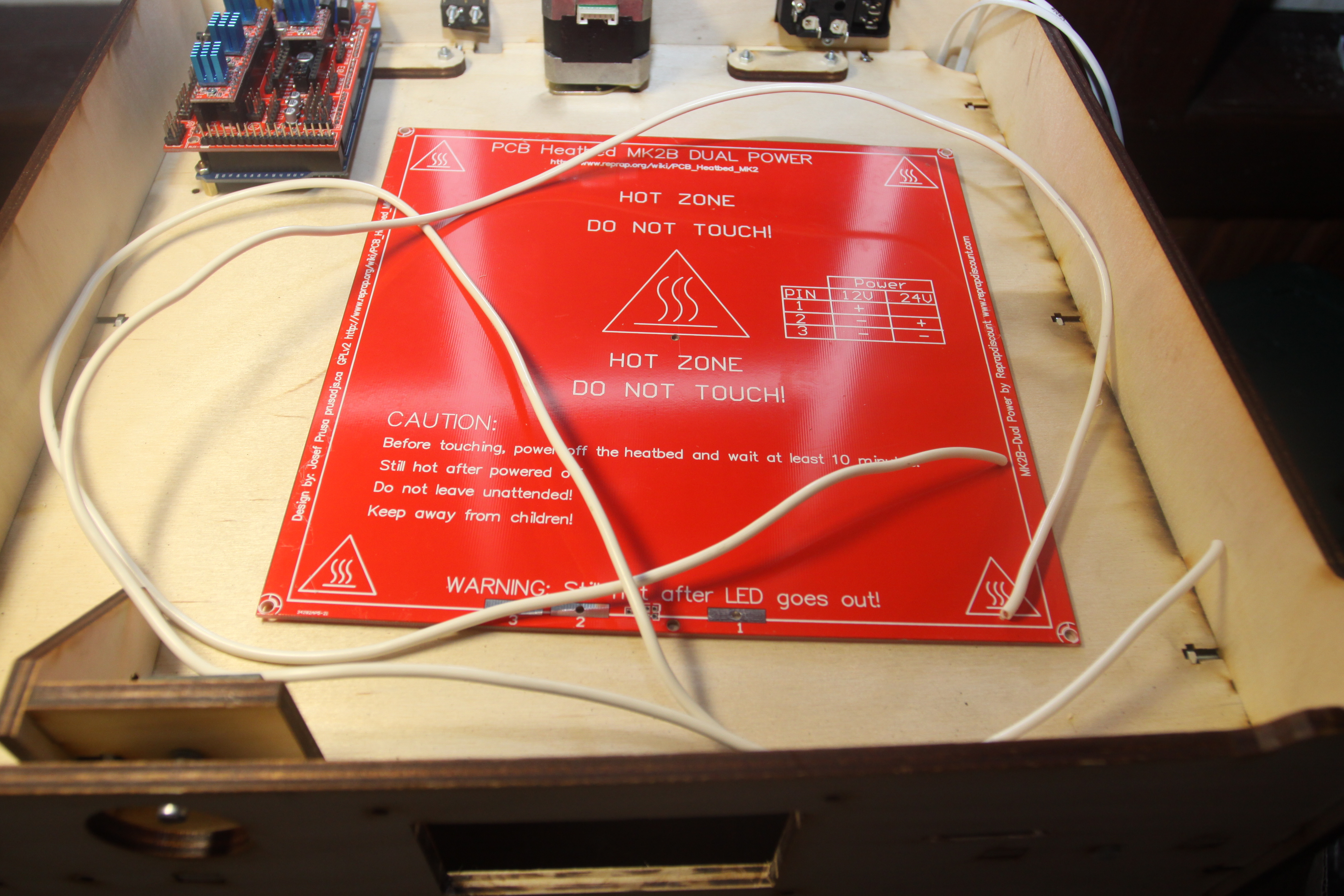

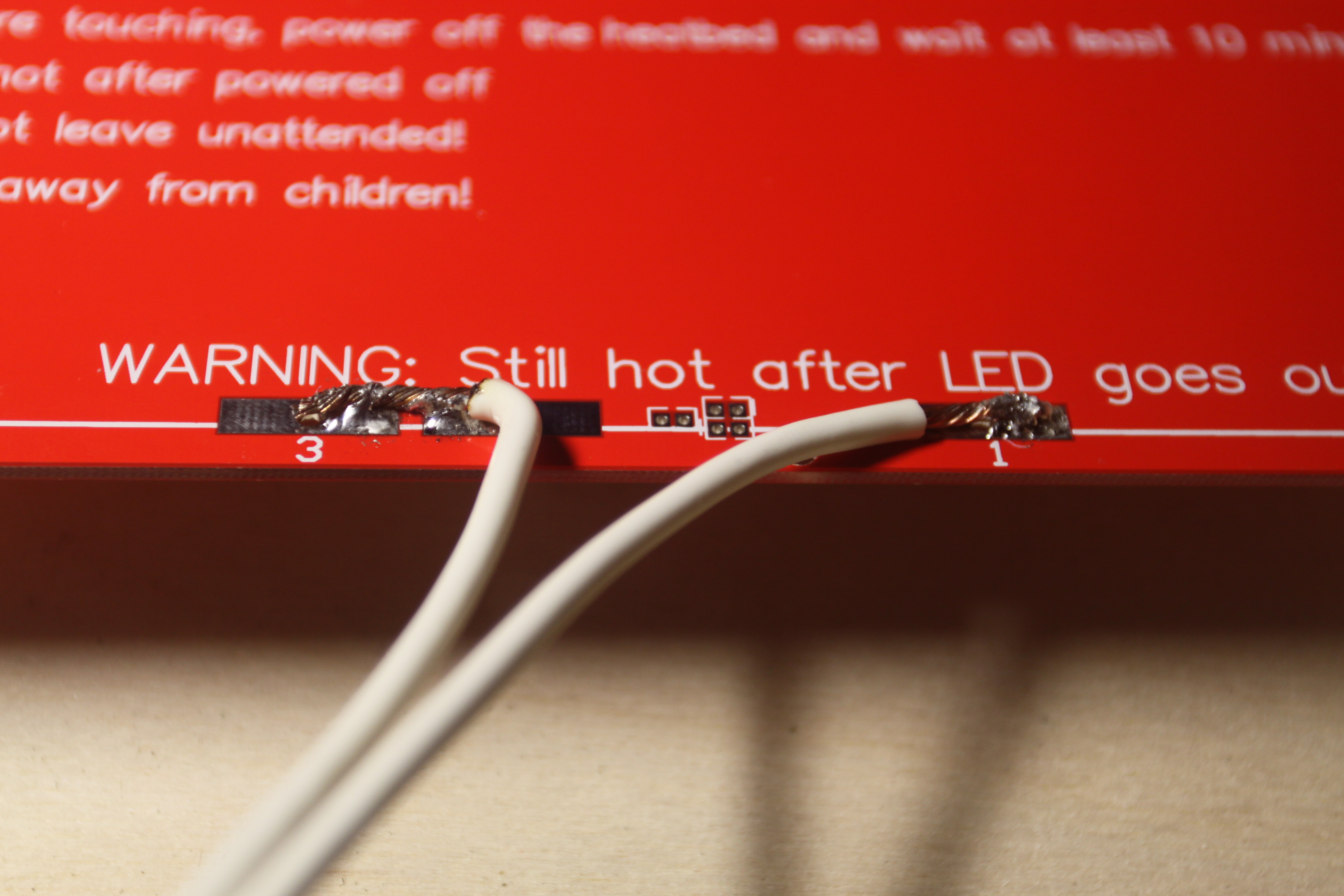

Припаиваем и получаем:
Следующий этап установка зажимов для стекла и винтов для калибровки стола:
Нам потребуется:
1. Нагревательный элемент MK2B

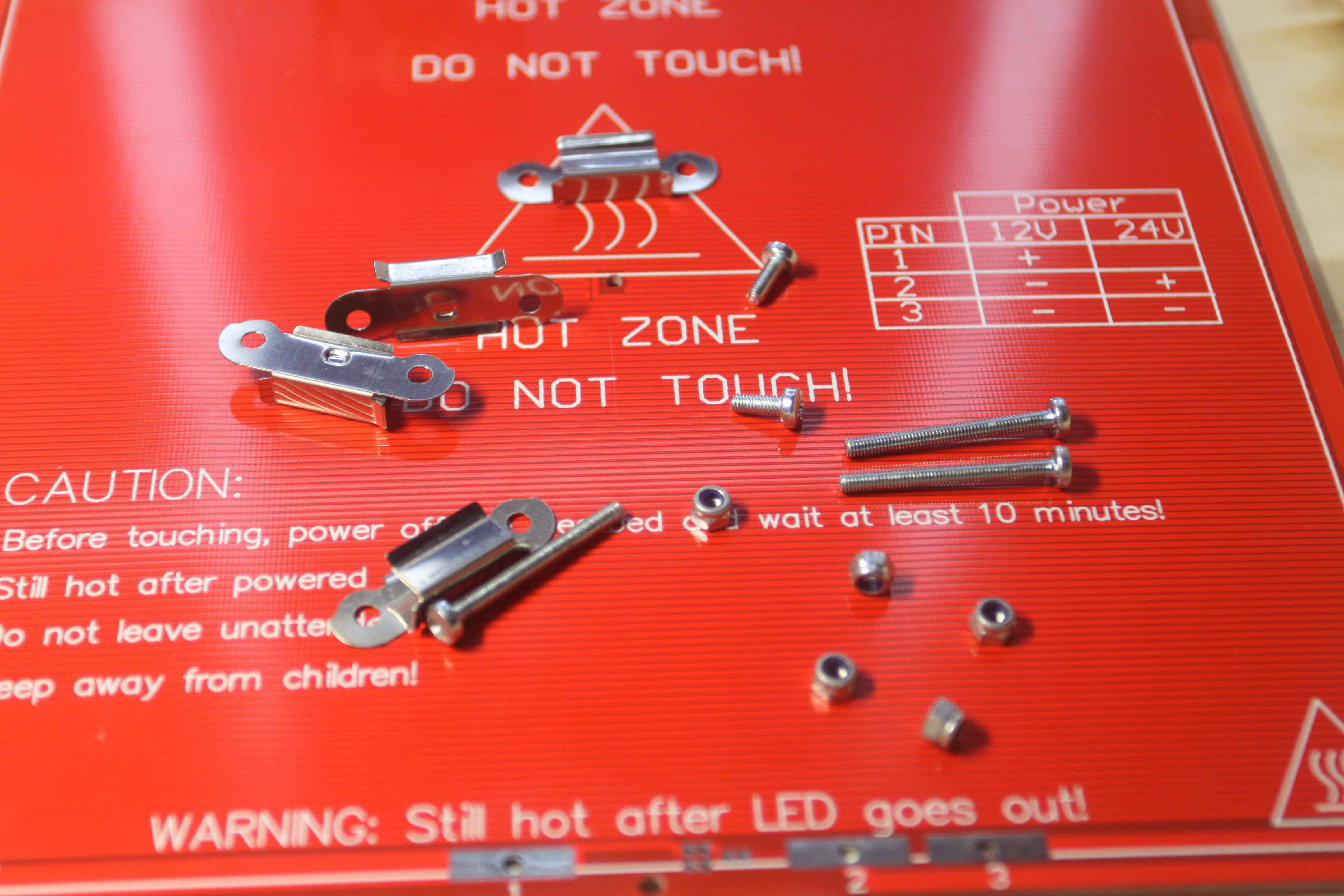

2. прижимы для стекла 3. Винты М3*30
4. Винты М3*6
5. Гайки самоконтрящие М3
6. Стекло.

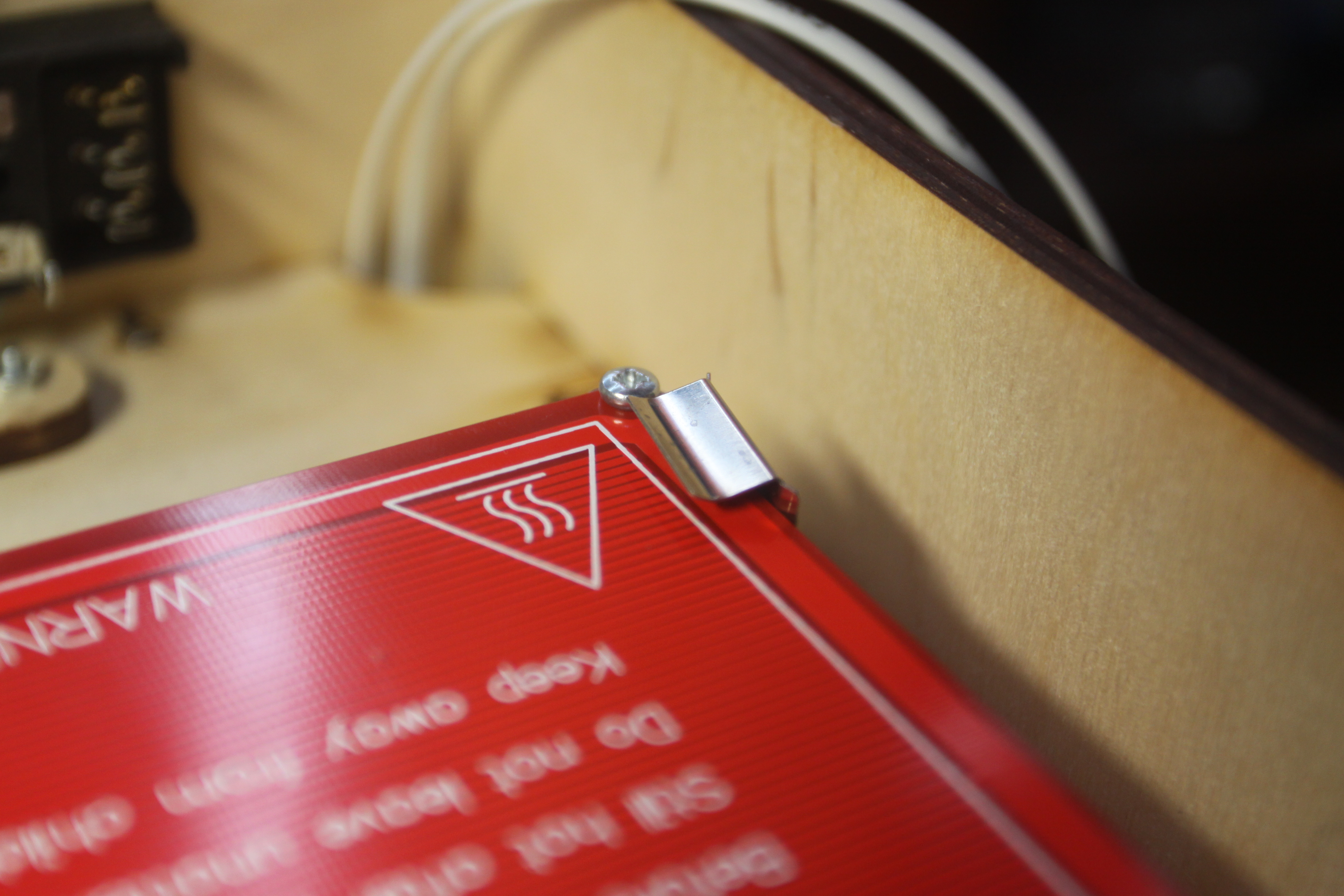

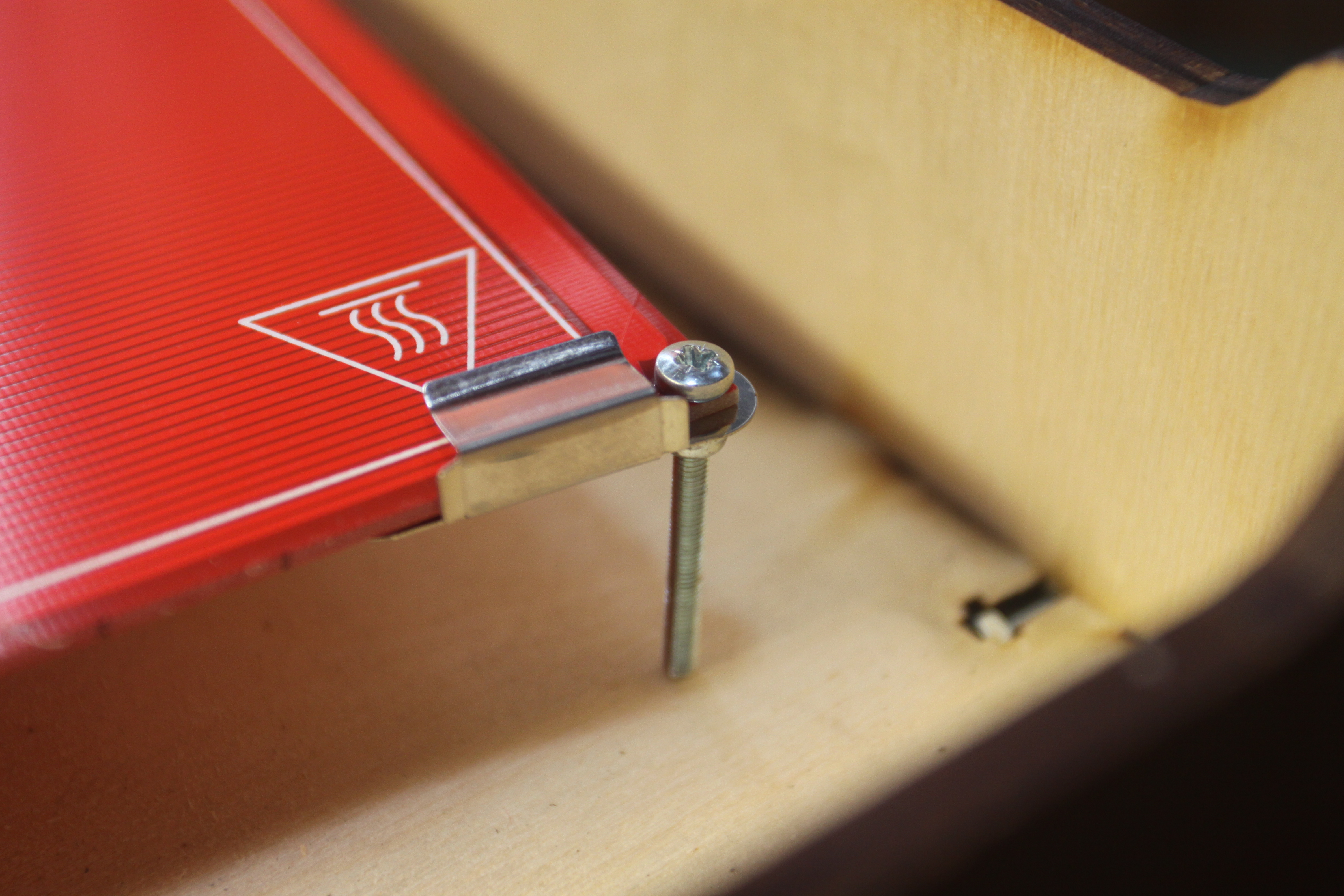

Винты М3*30 ставим по двум передним углам и в середине между контактами, на передние два надеваем прижимы для стекла и затягиваем гайками. По двум оставшимся углам ставим оставшиеся два прижима на м3*6 и гайки.

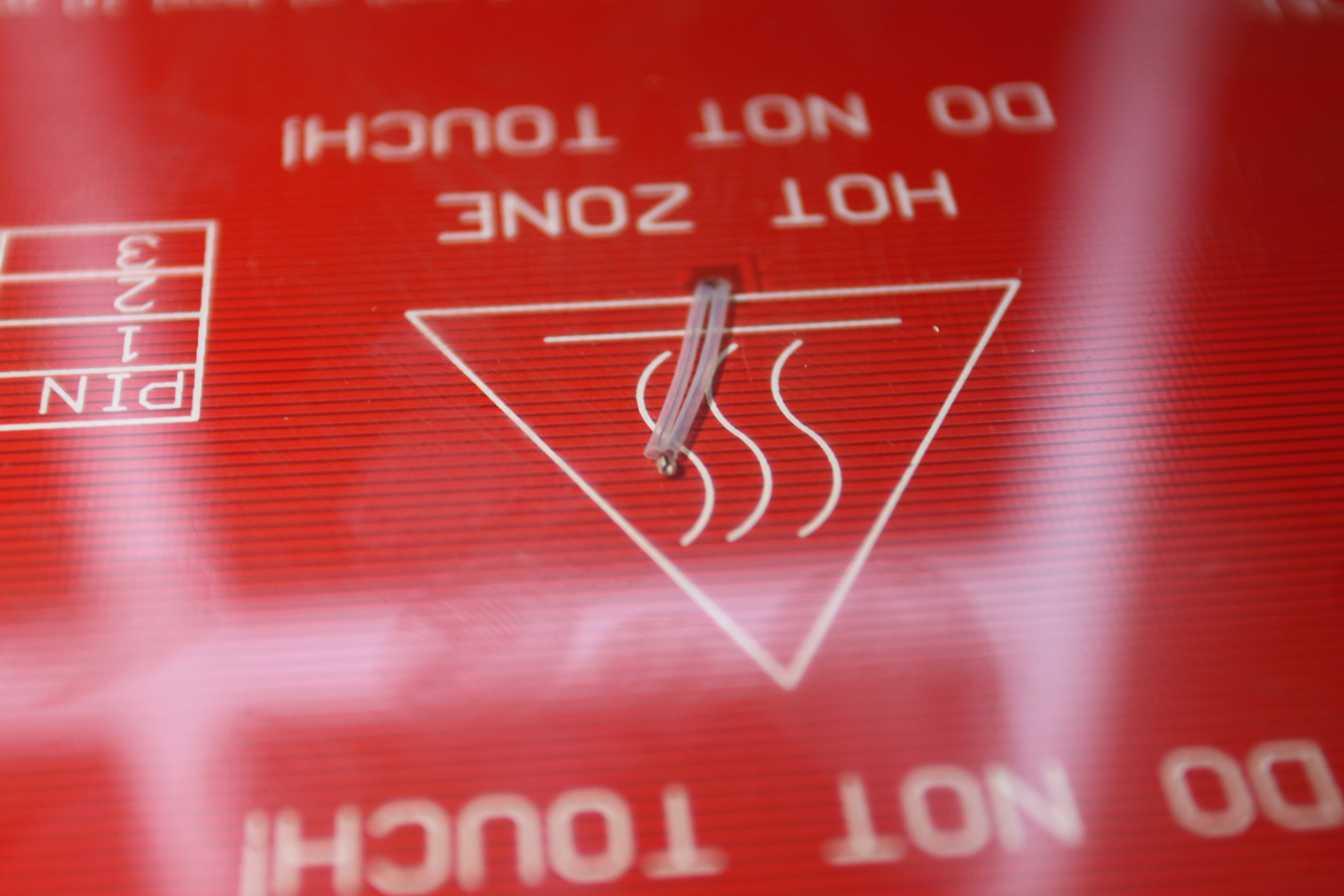

Устанавливаем стекло и термистор стола:

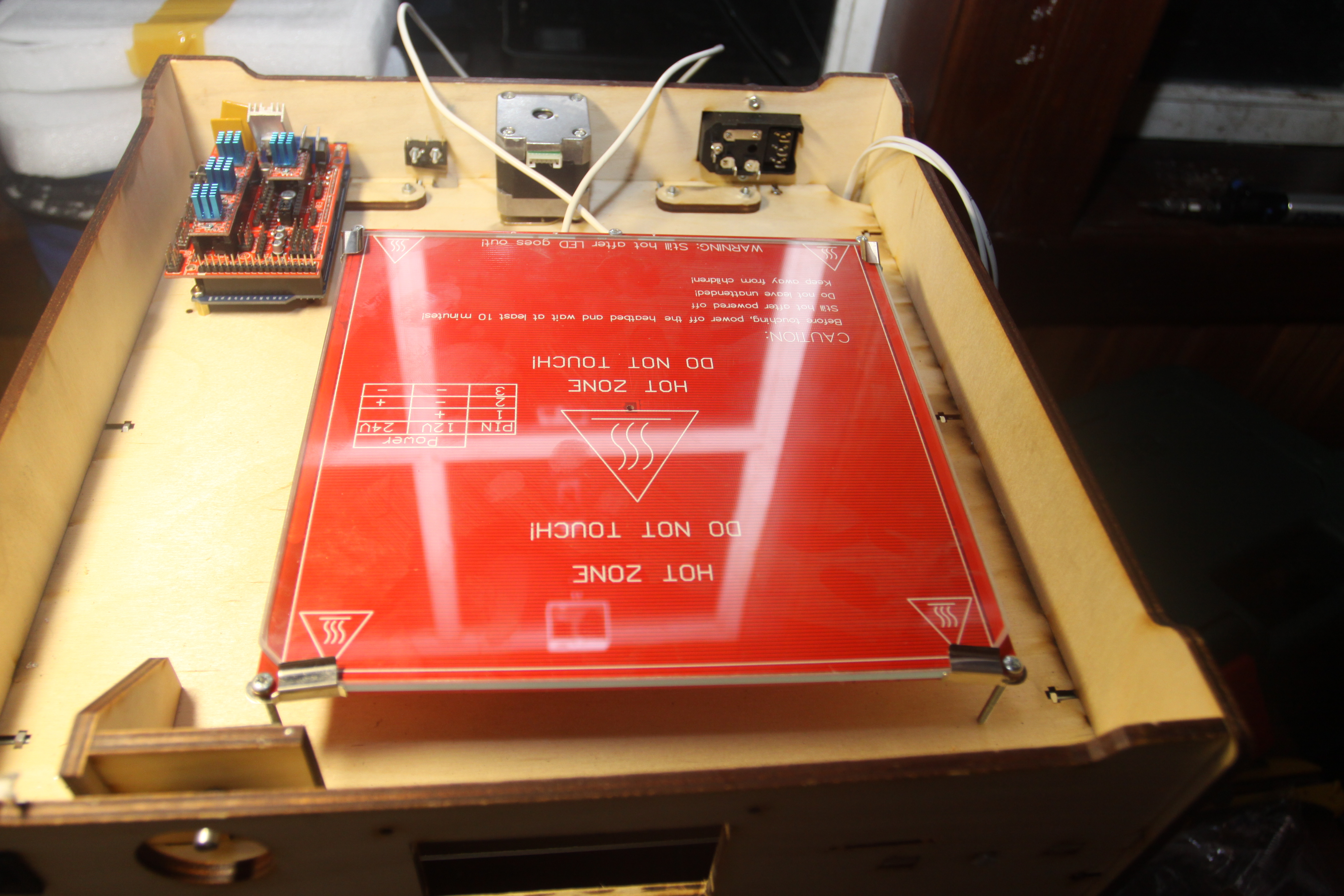

Установка стола на место:
Нам потребуется:
1. Собственно сам стол.
2. Пружины от ВАЗа.
3. Гайки для регулировки уровня стола.

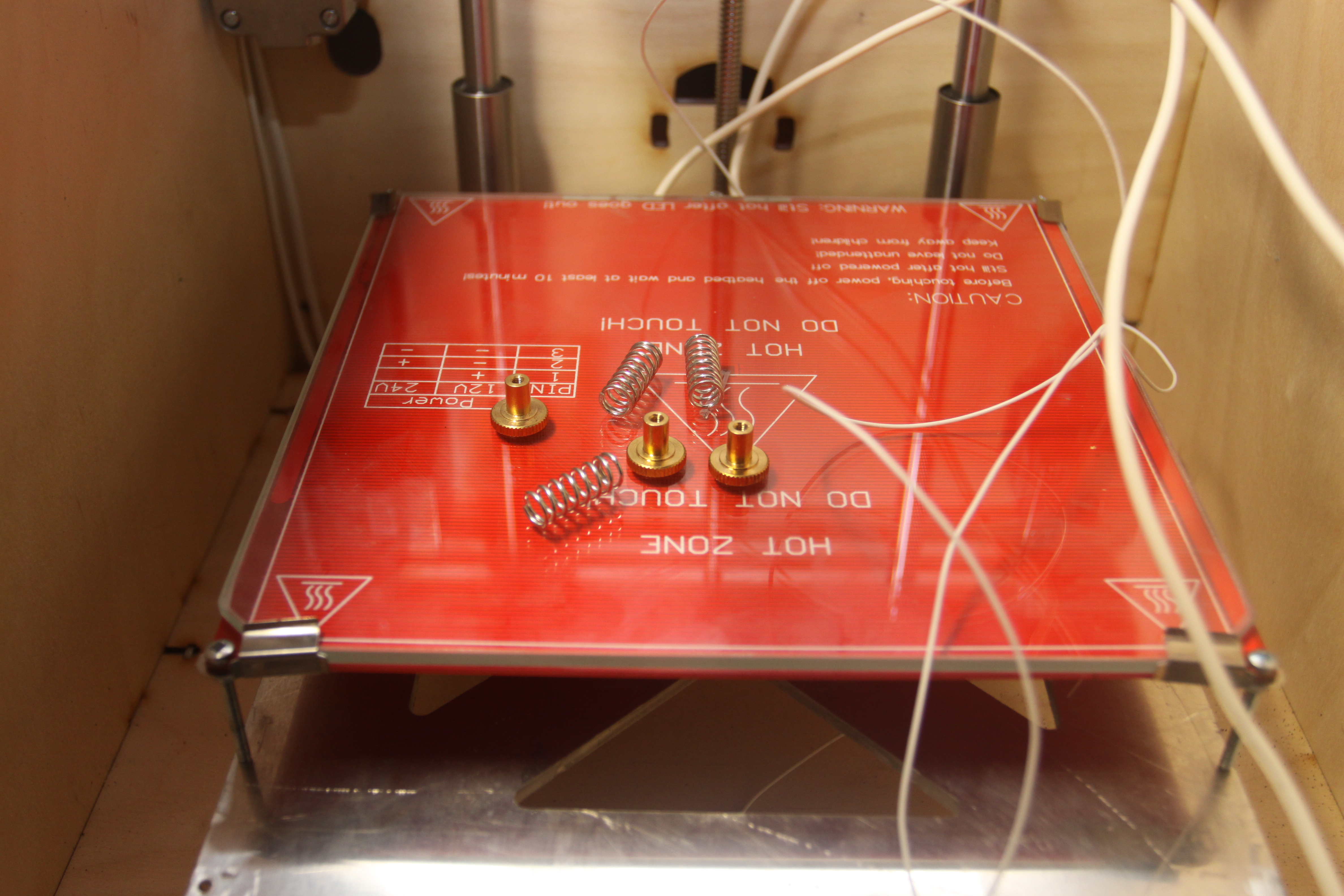

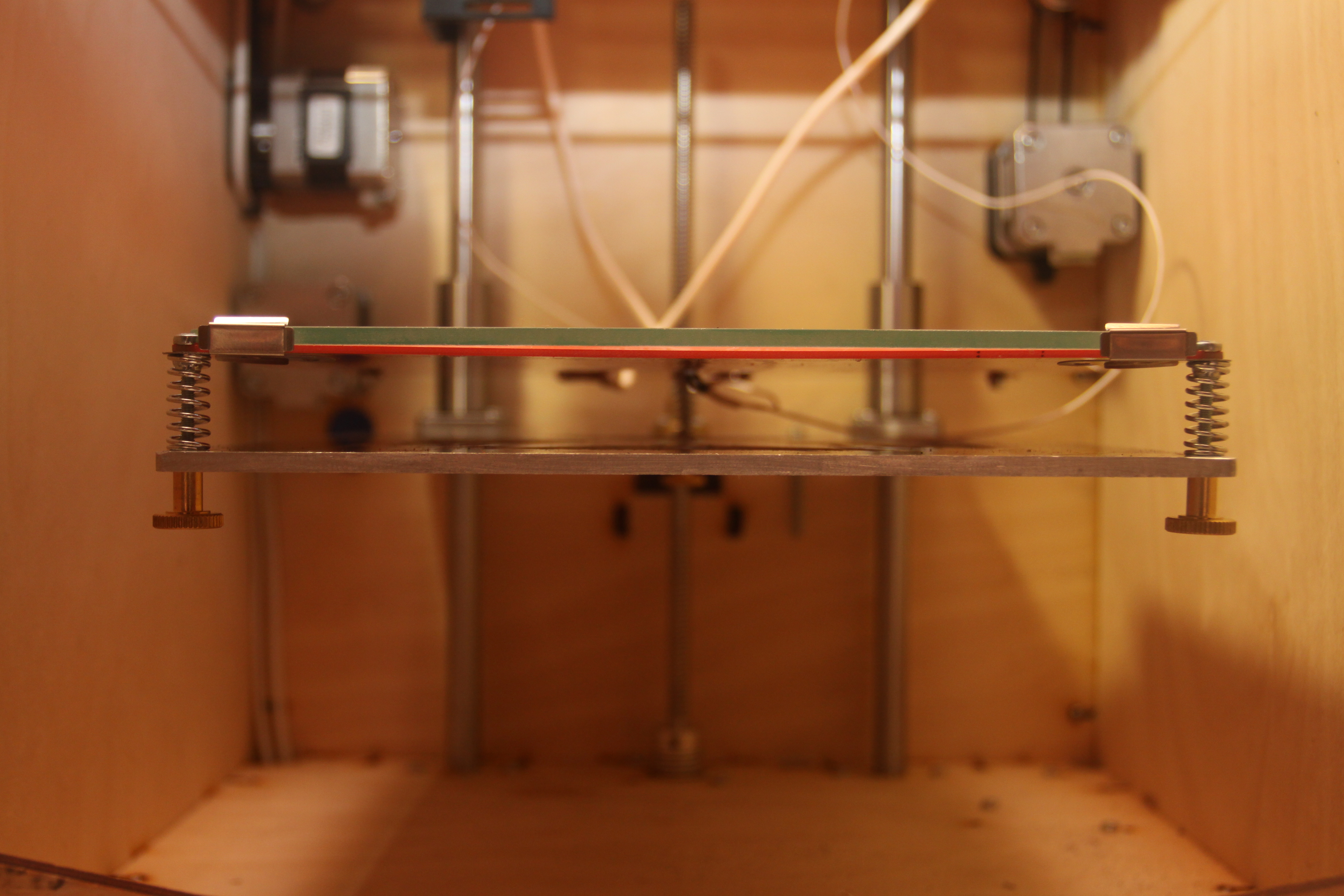

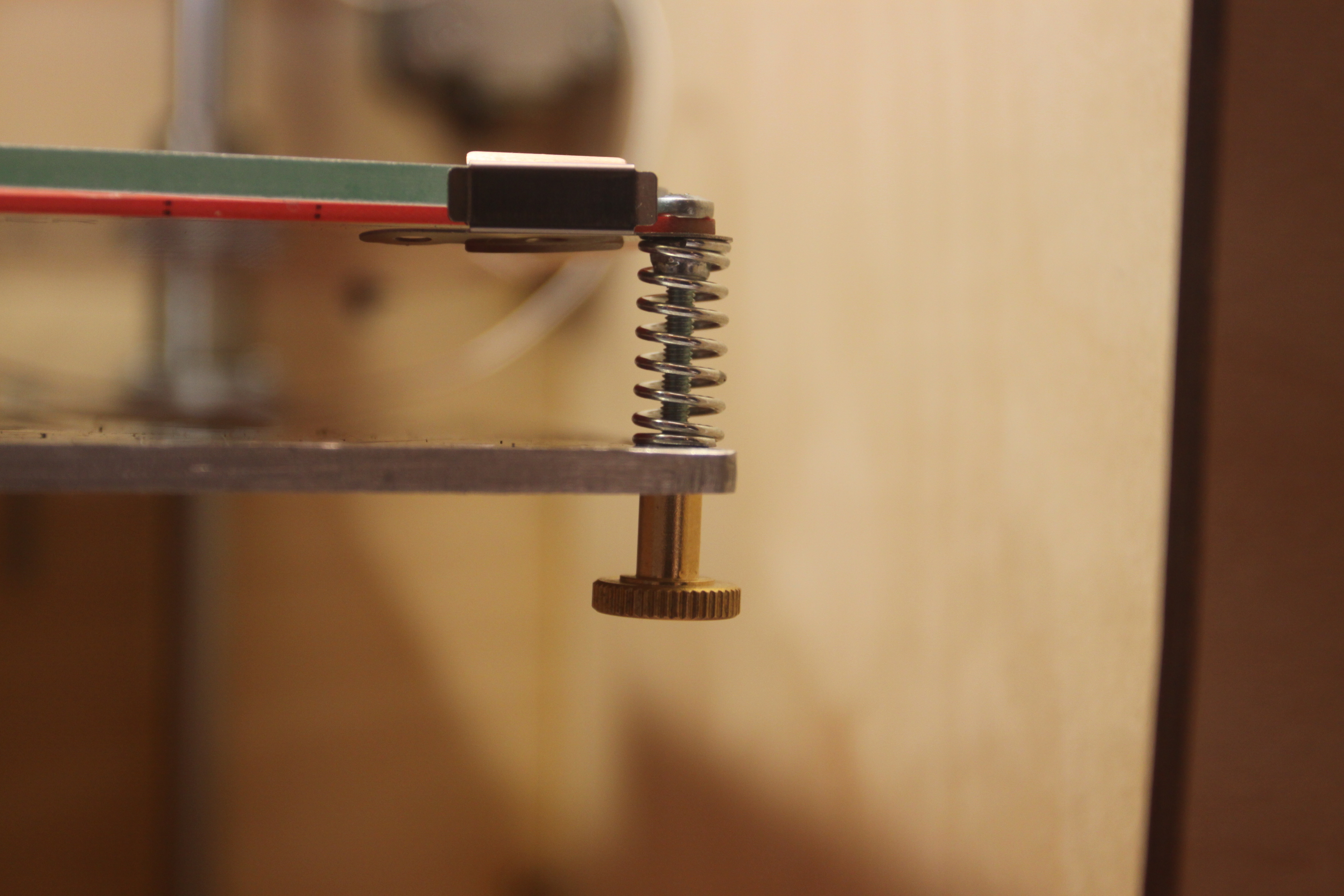

Собираем:

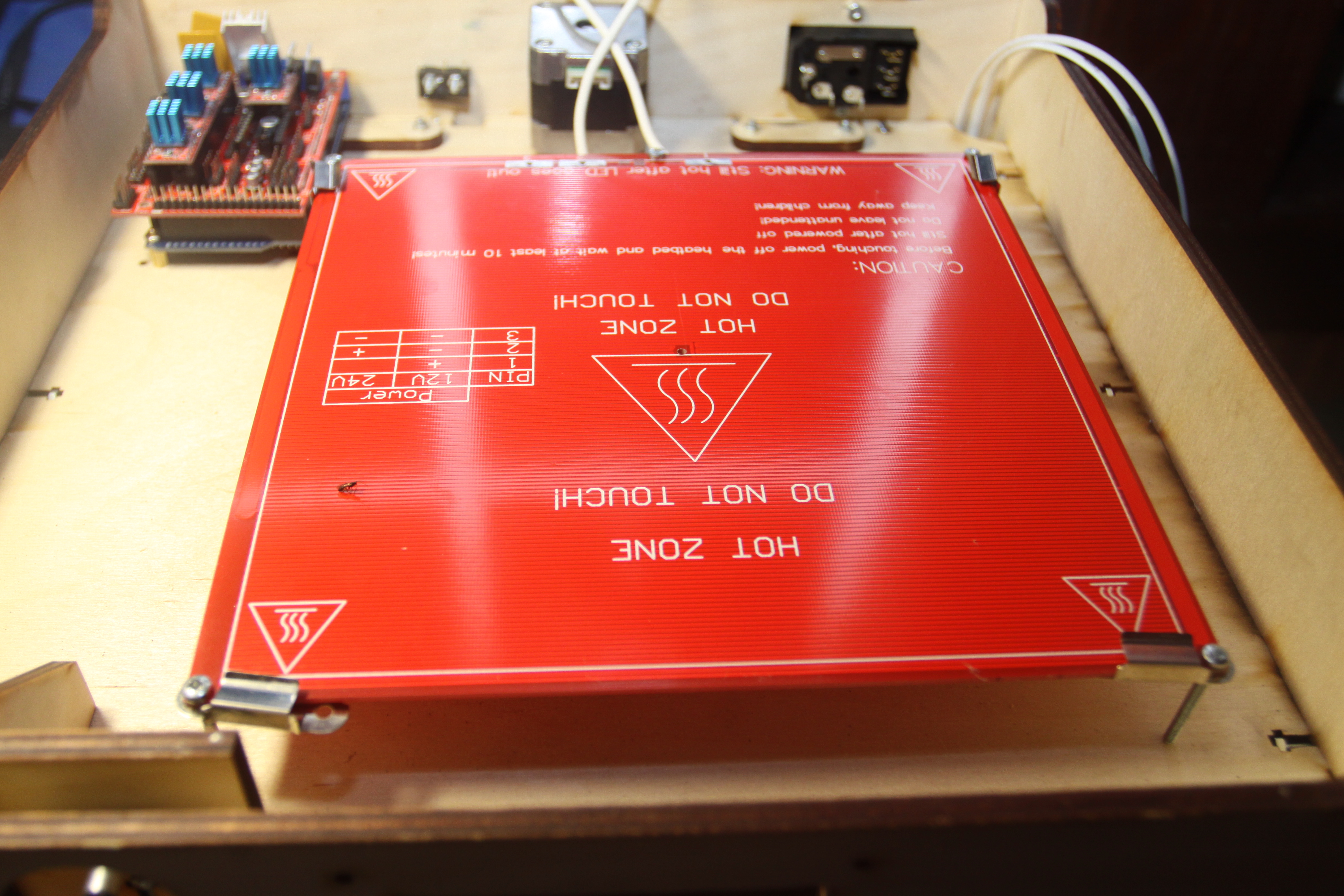

и получаем:
Видео по первым 4 пунктам:5. Установка экрана:

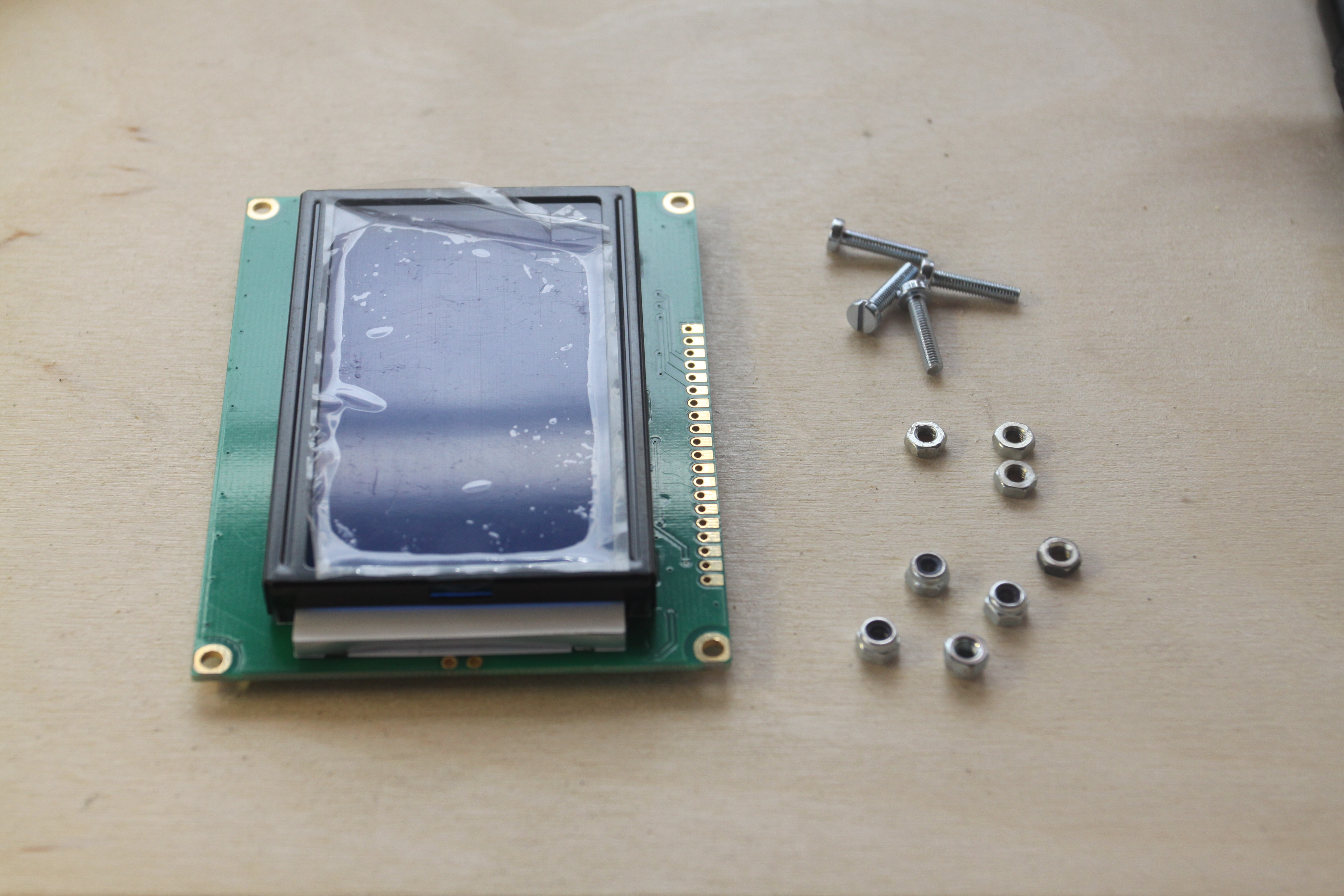

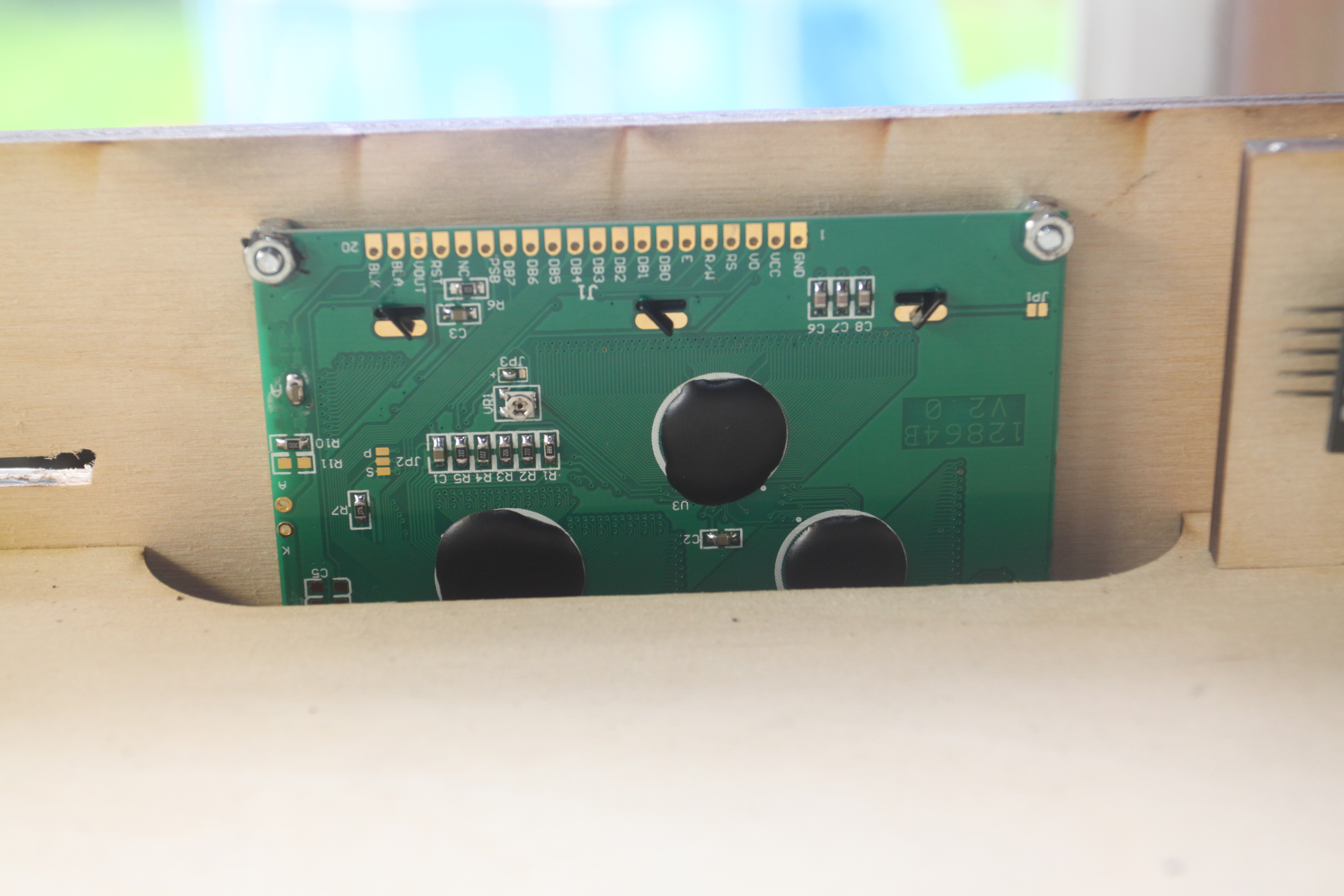

Нам потребуется:
1. Экран 2. Винты М3*16
3. Гайки М3
4. Гайки М3 самоконтрящиеся - 4 шт

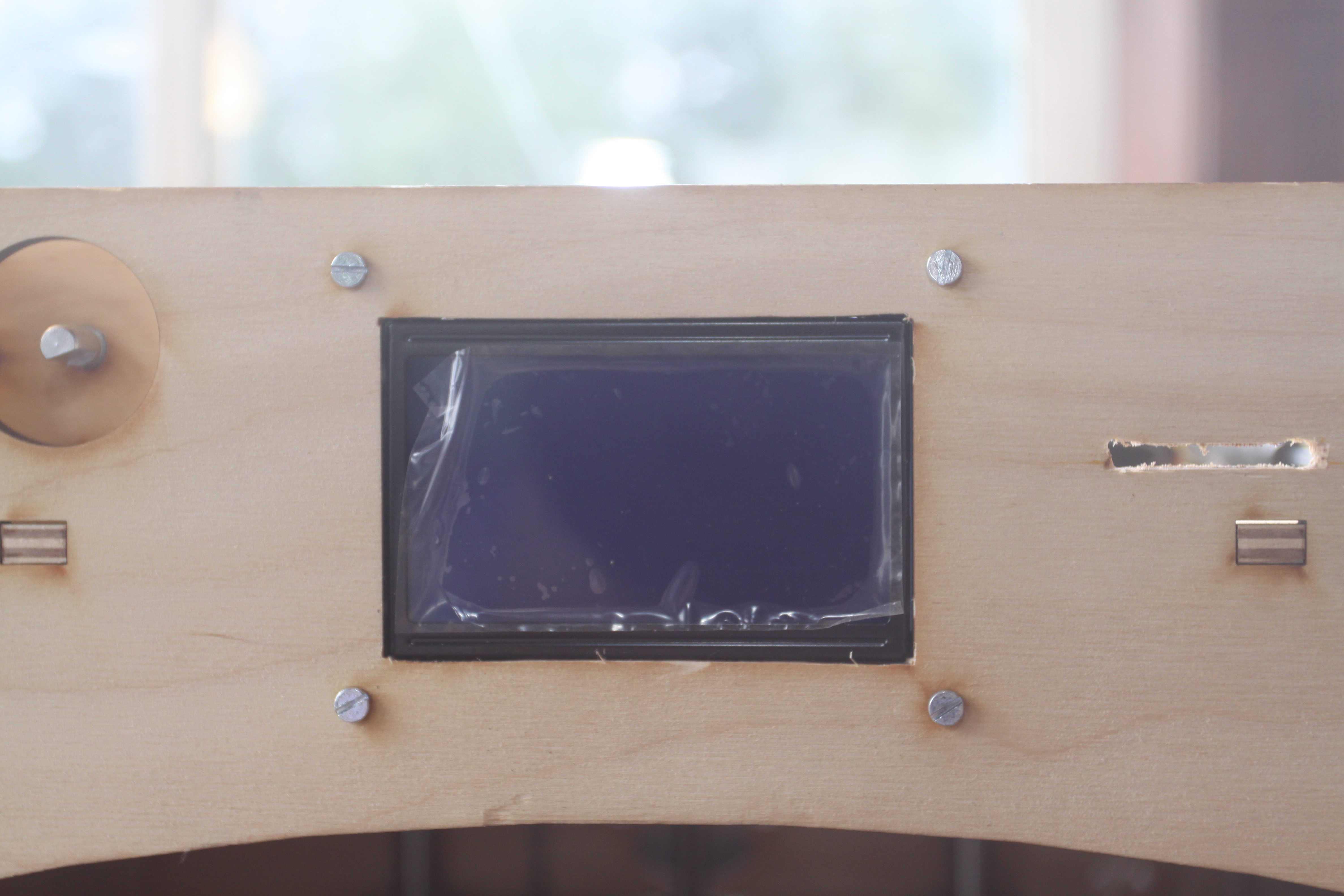

Собираем:
И получаем:

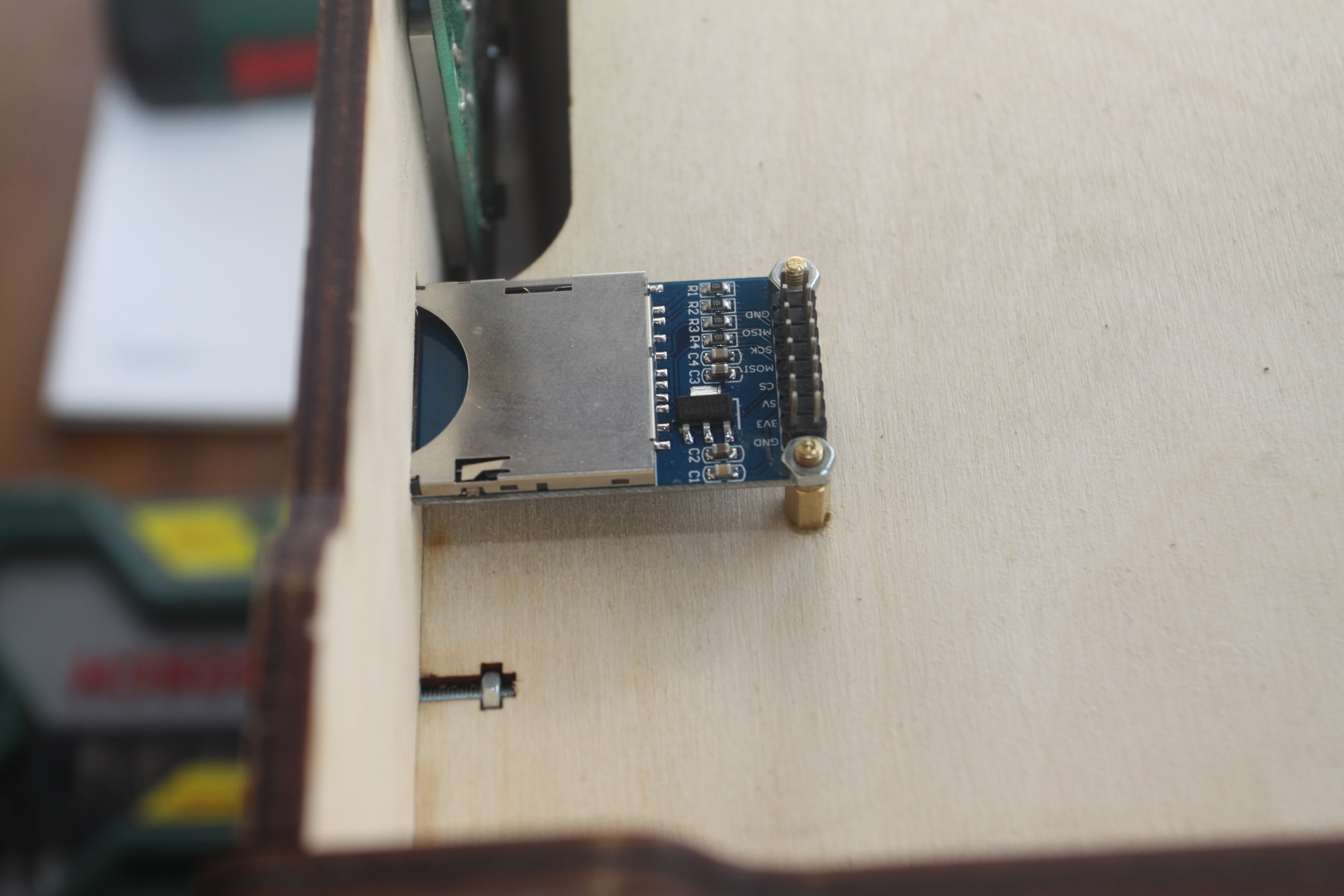

6. Установка кардридера:
Нам потребуется:
1. Кардридер.
2. Винты М2,5*20 - 2шт
3. Гайки М2.5 - 4шт

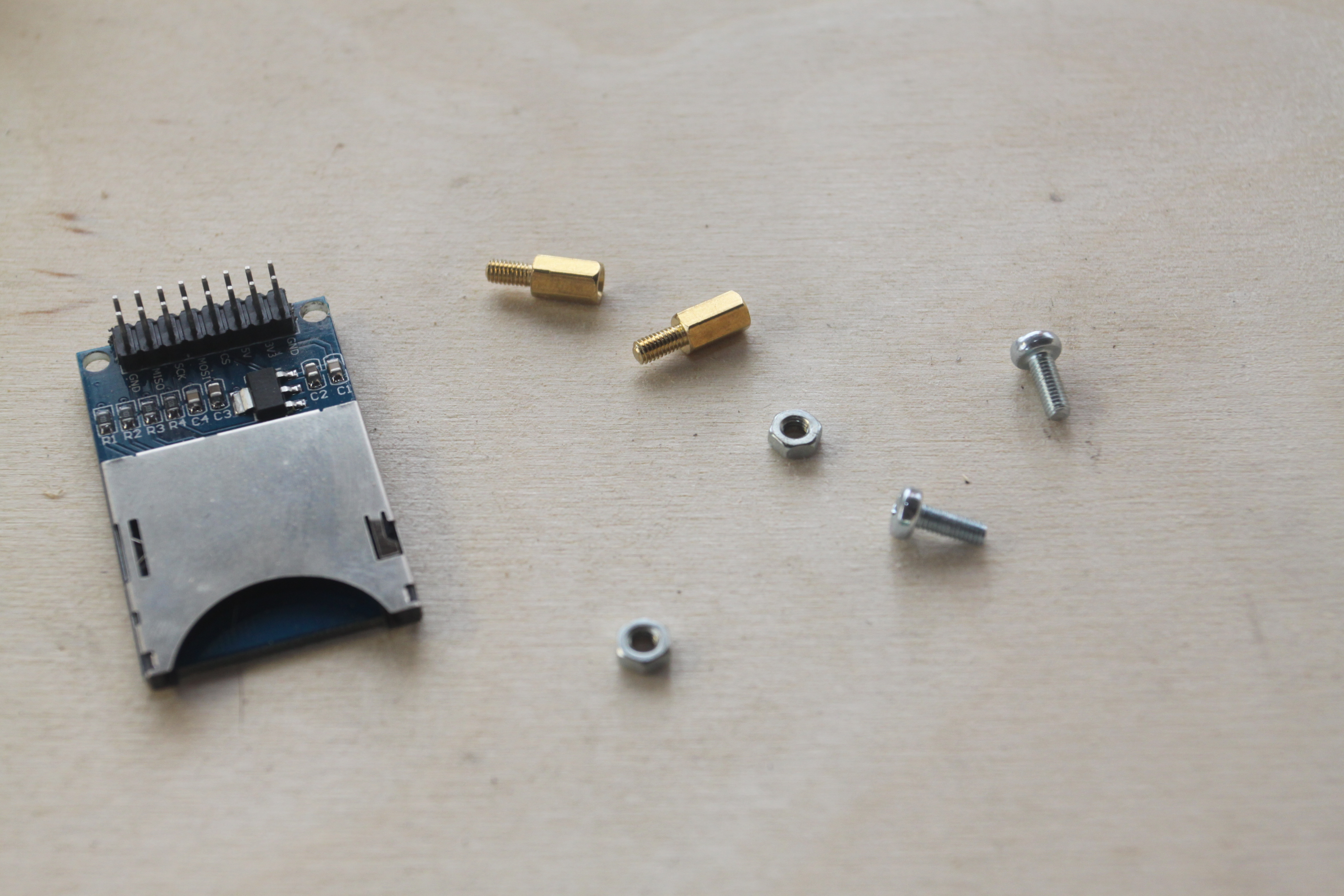

Я использую муфты из ситемных блоков, но они идут М3 и тогда отверстия в кардридере надо немного рассверлить.
Собираем и получаем:

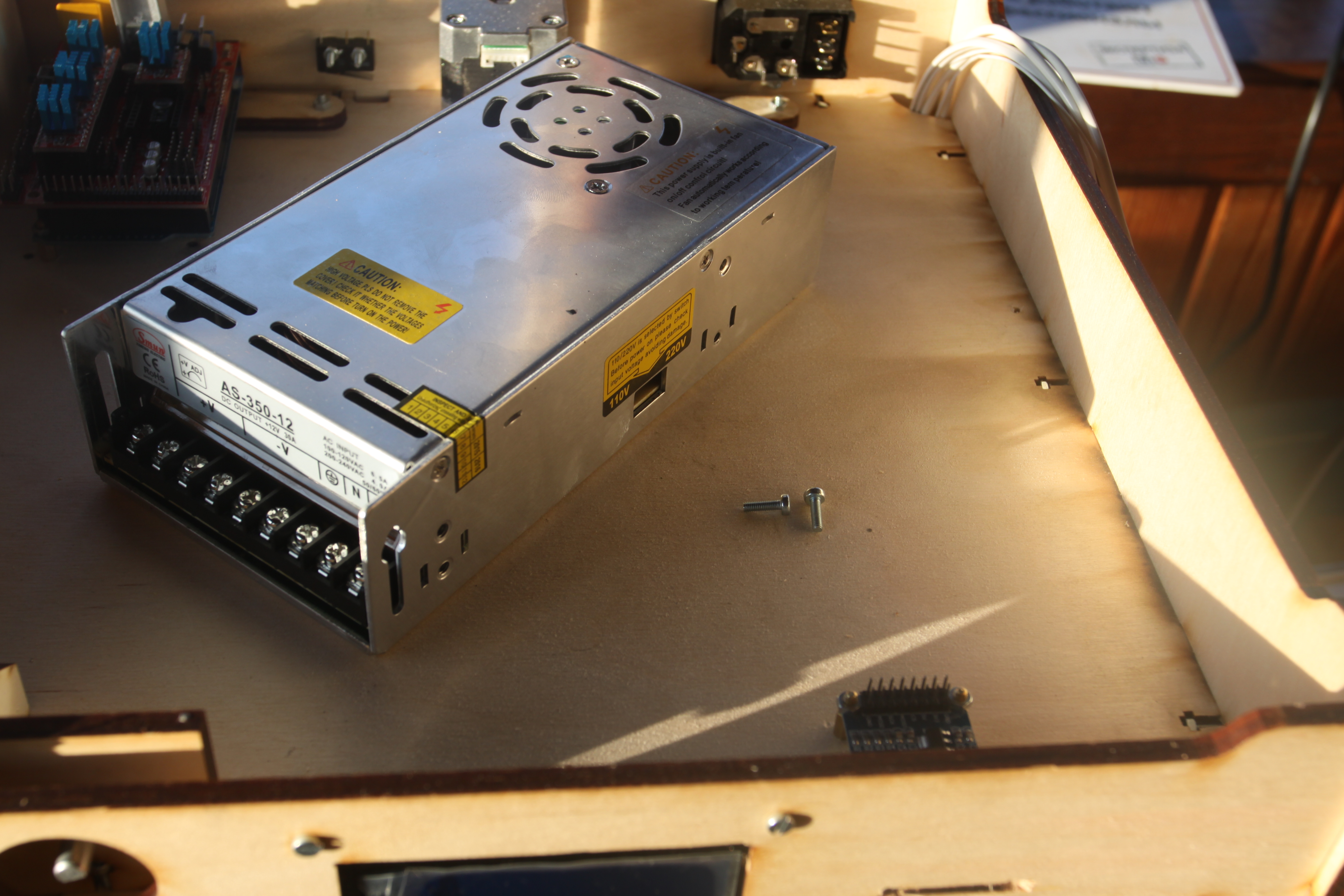

7. Установка Блока питания:
Нам потребуется:
1. Блок питания
2. Винты М3*10 - 2шт
Рекомендую:

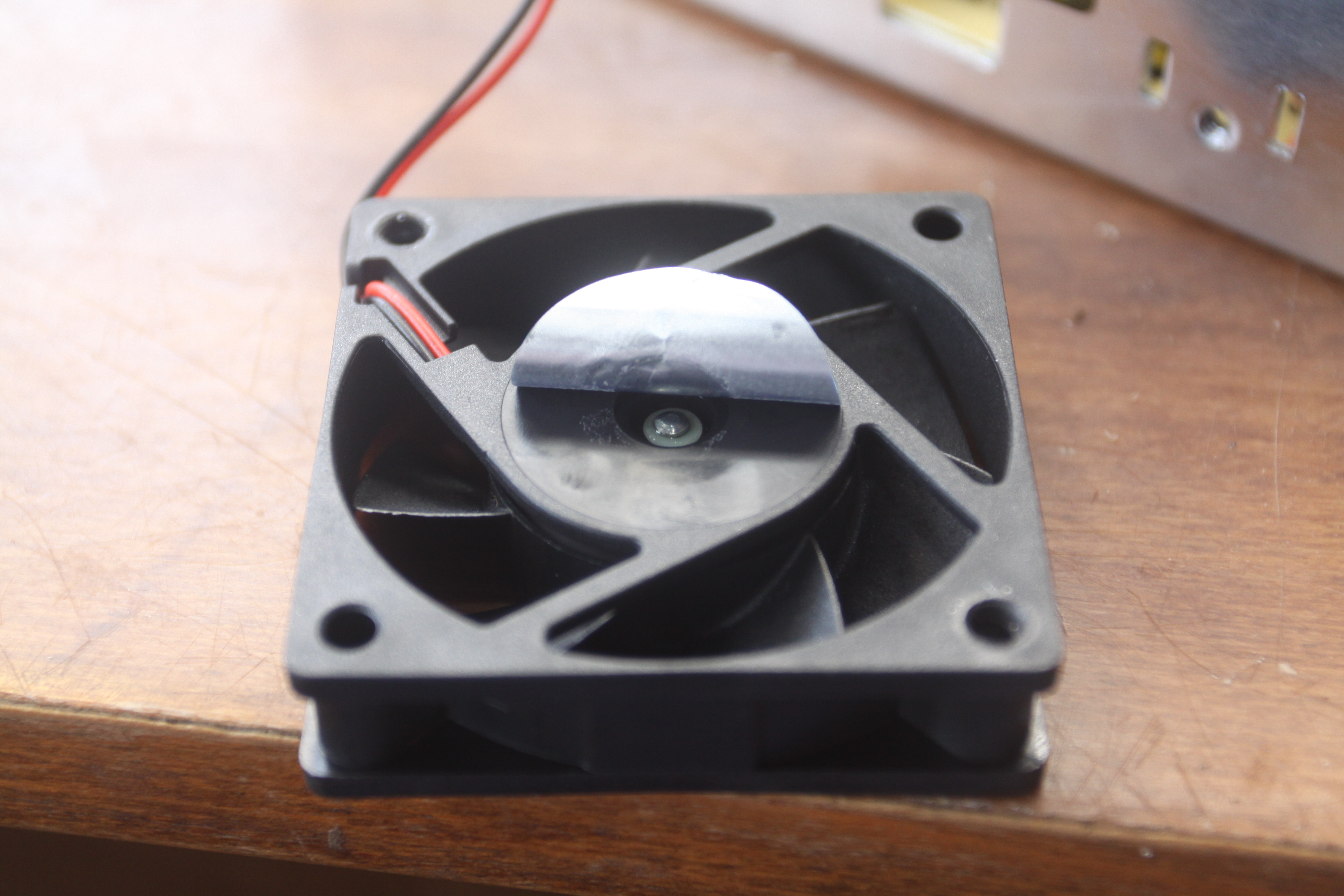

1. разобрать и смазать вентилятор блок питания, капля силиконового масла под наклейку:

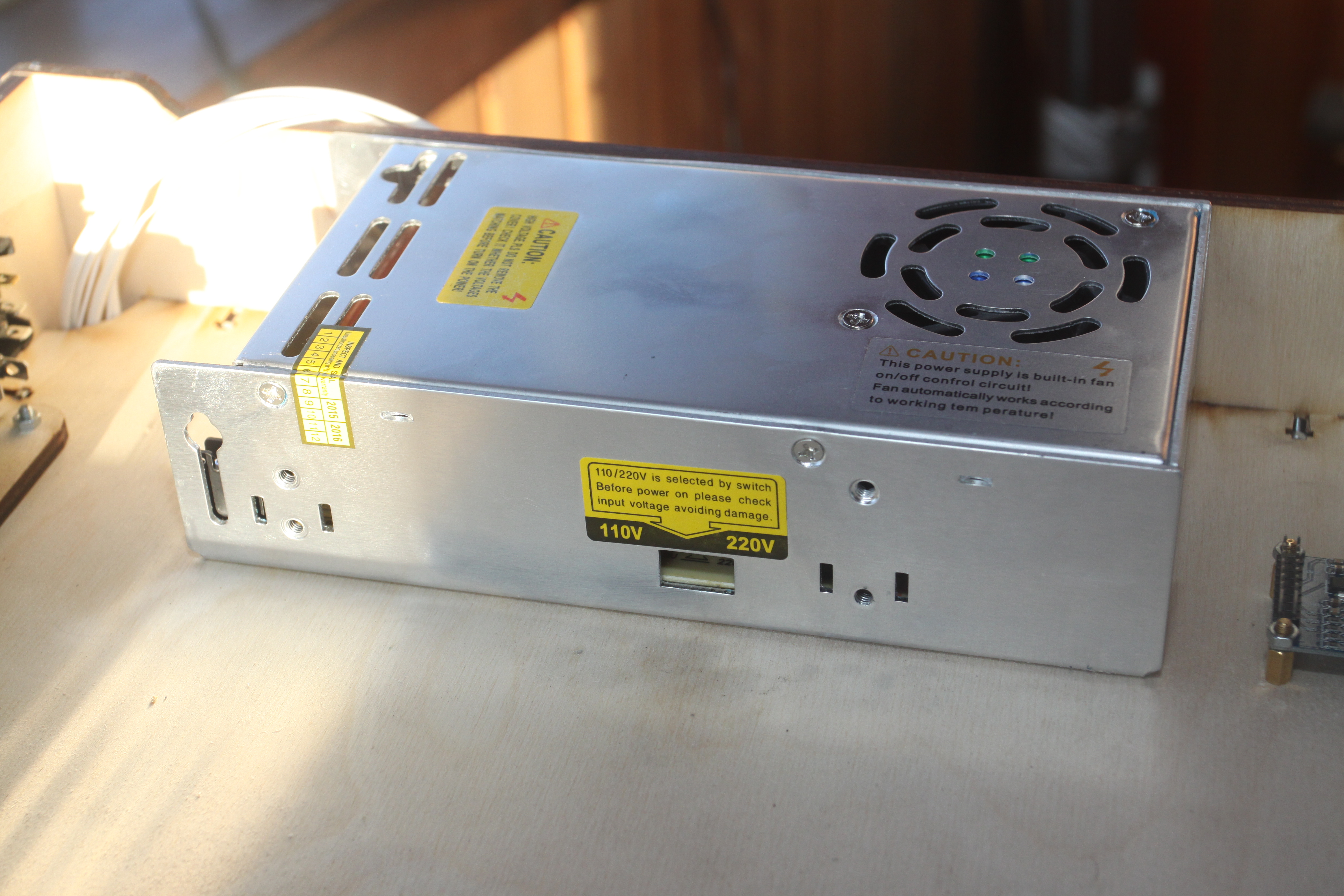

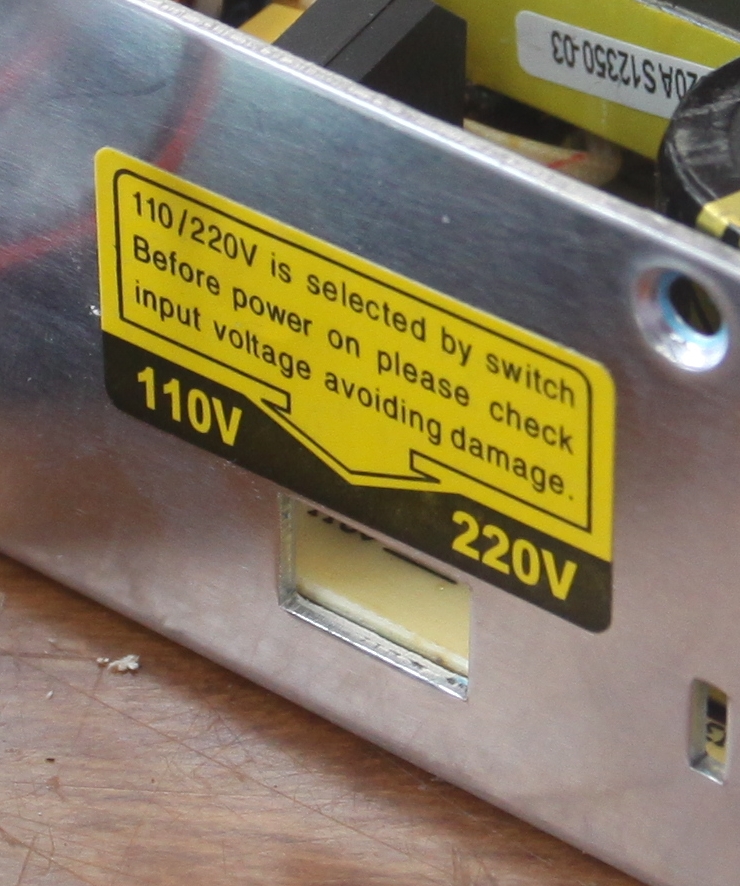

2. Проверить что блок питания переключен в режим 220В (сбоку наклейка с отверстием).
Видео этой части:Собираем и получаем:

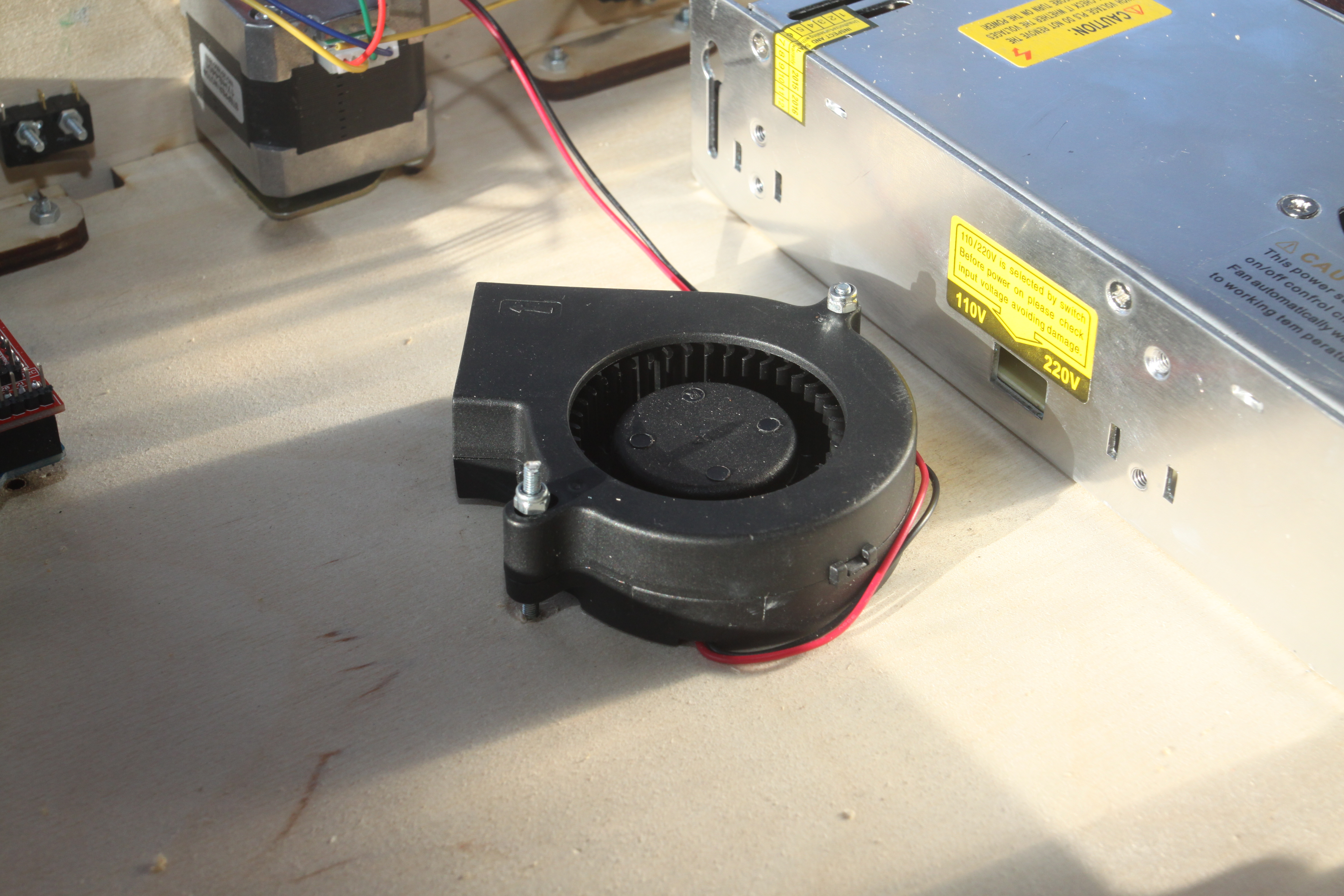

8. Установка вентилятора охлаждения Arduino и RAMPS:
Нам потребуется:
1. Вентилятор.
2. Винты М3*35
2. Гайки М3.

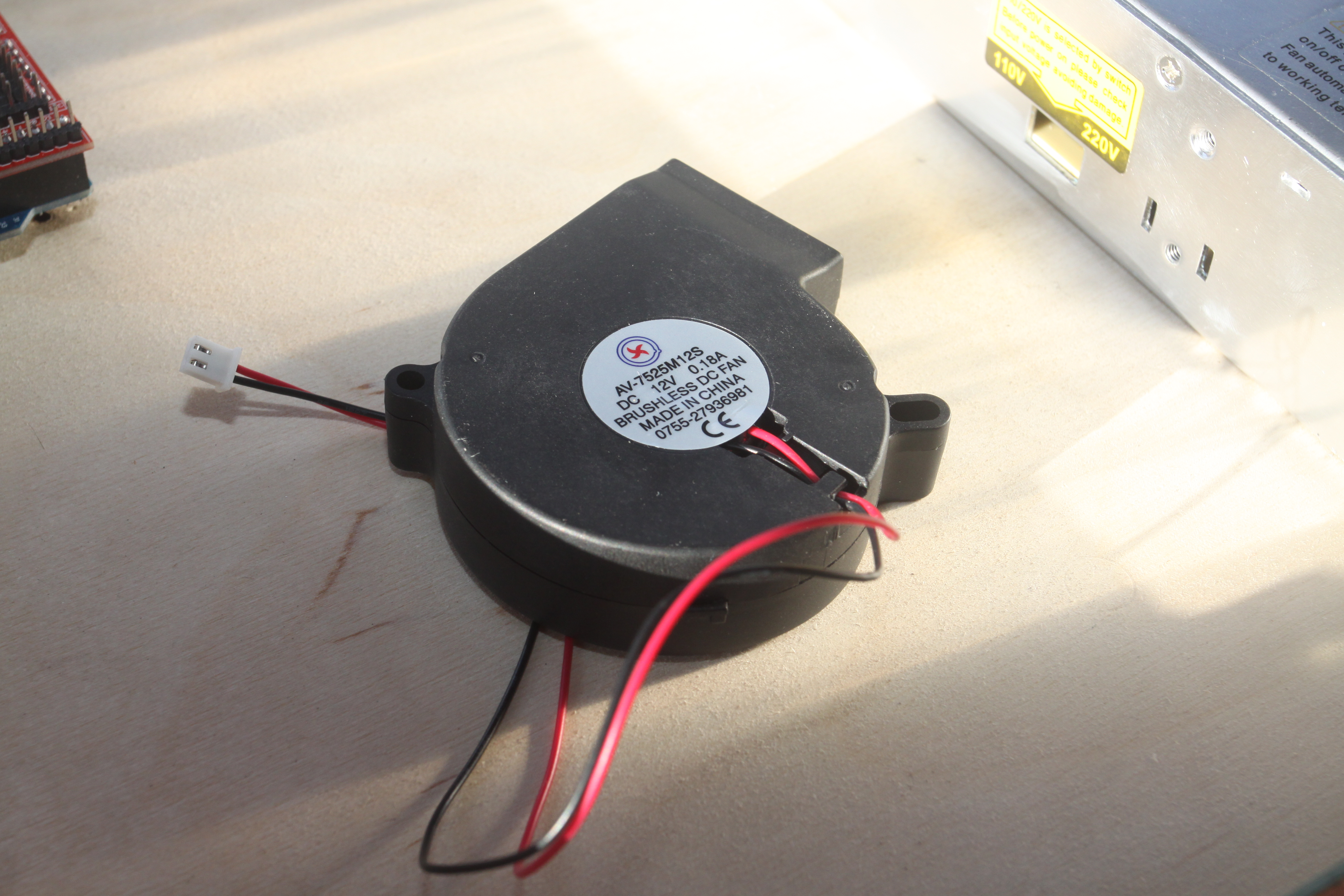

Собираем и получаем:

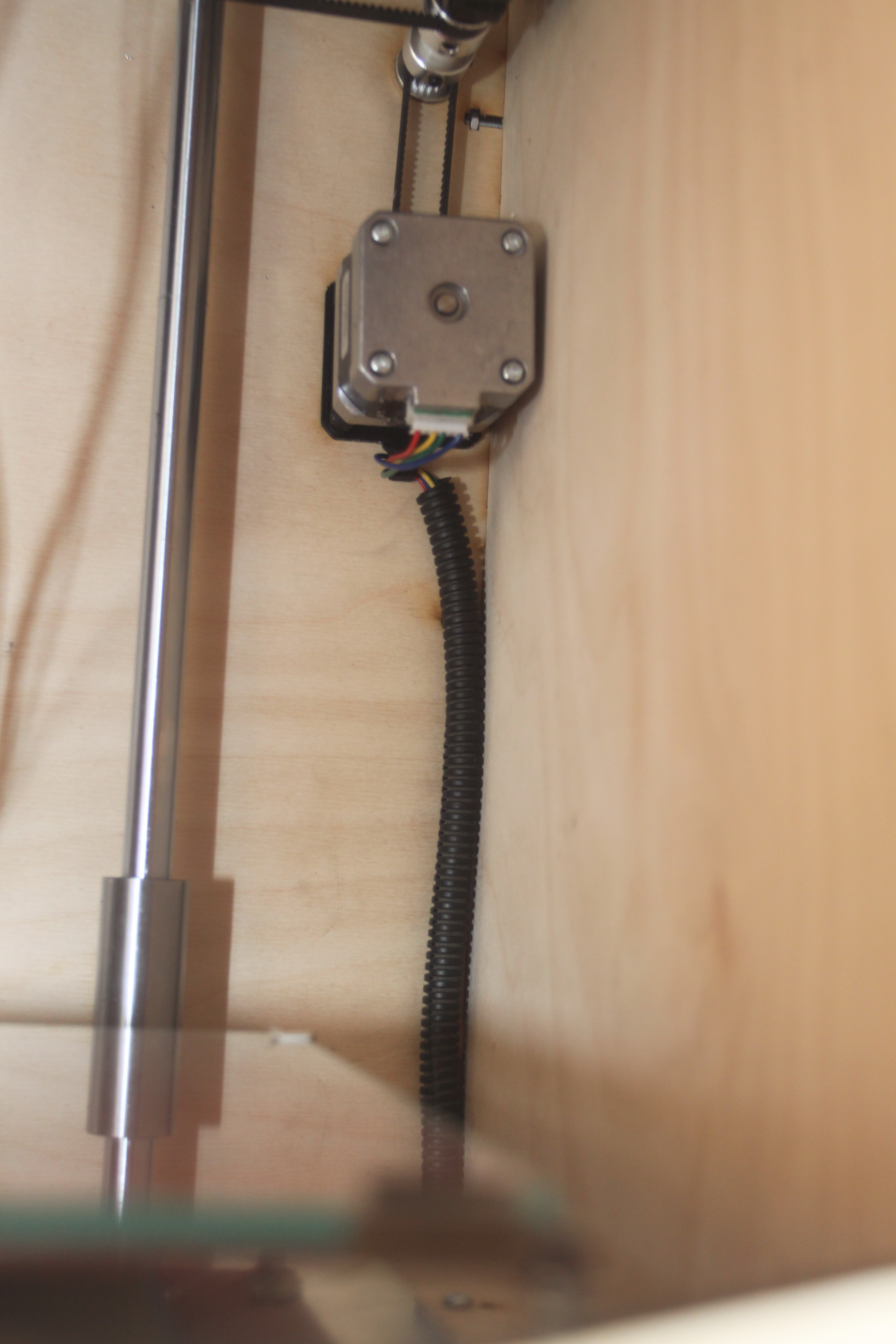

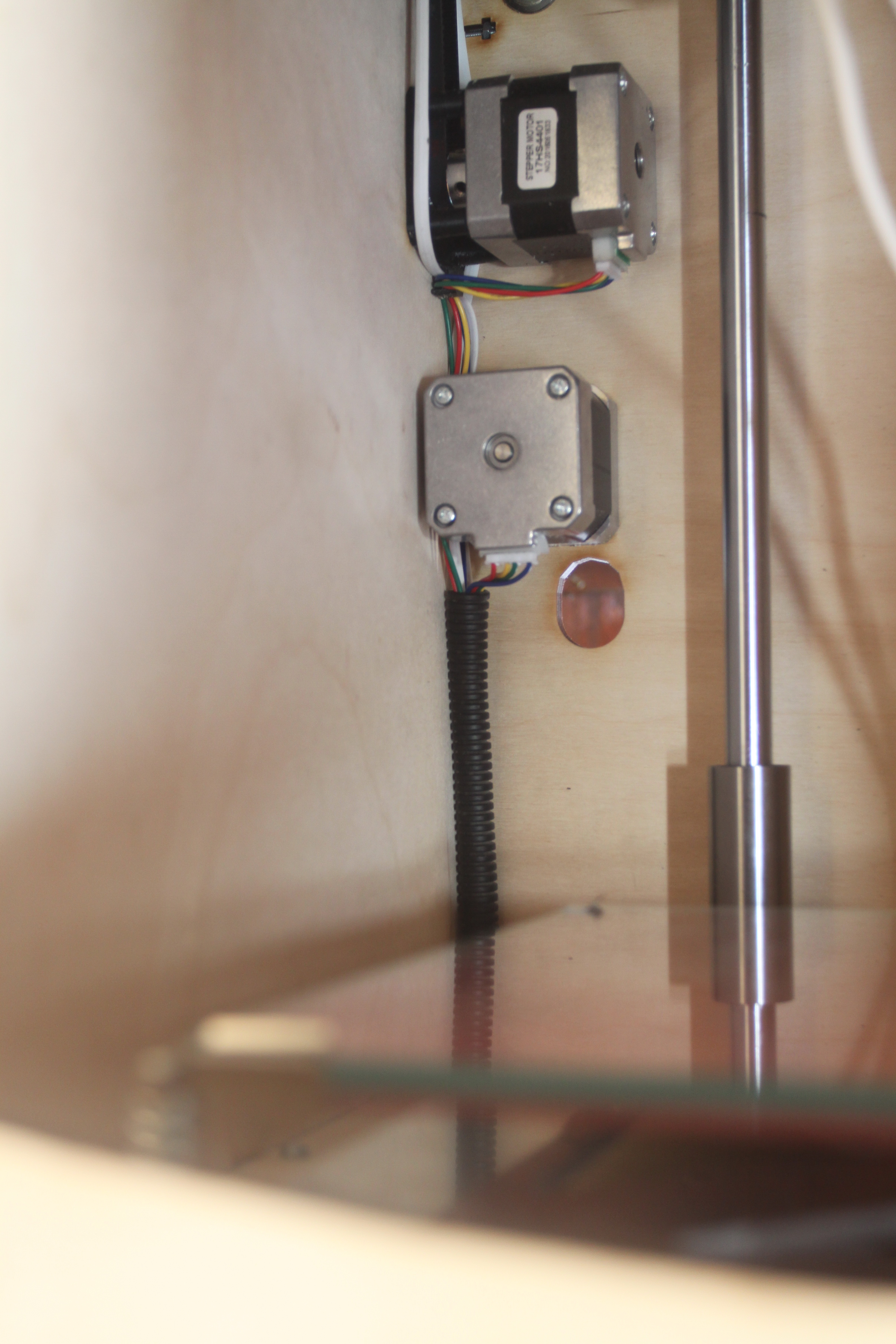

9 Окультуриваем провода:
Нам птребуется:
1. Гофра и /или гибкая оплетка для проводов.

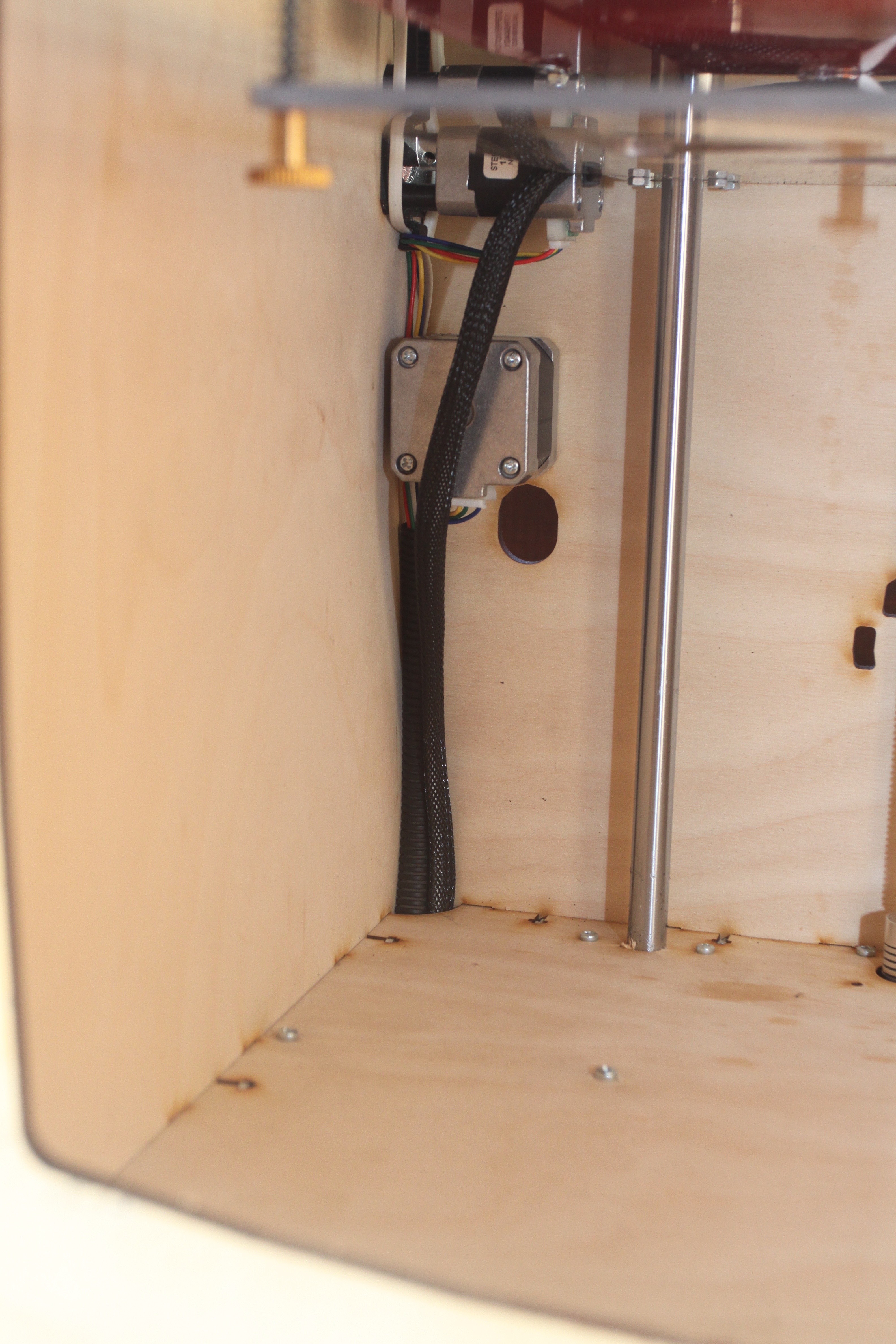

Провода стола (нагрев и термистор) убираем тоже в гибкую оплетку.
10. Сборка печатной головы:
Нам потребуется:
1. Печатная голова
Или обычный е3д версии 6 или 5
Или вулкан е3д в6 или 5

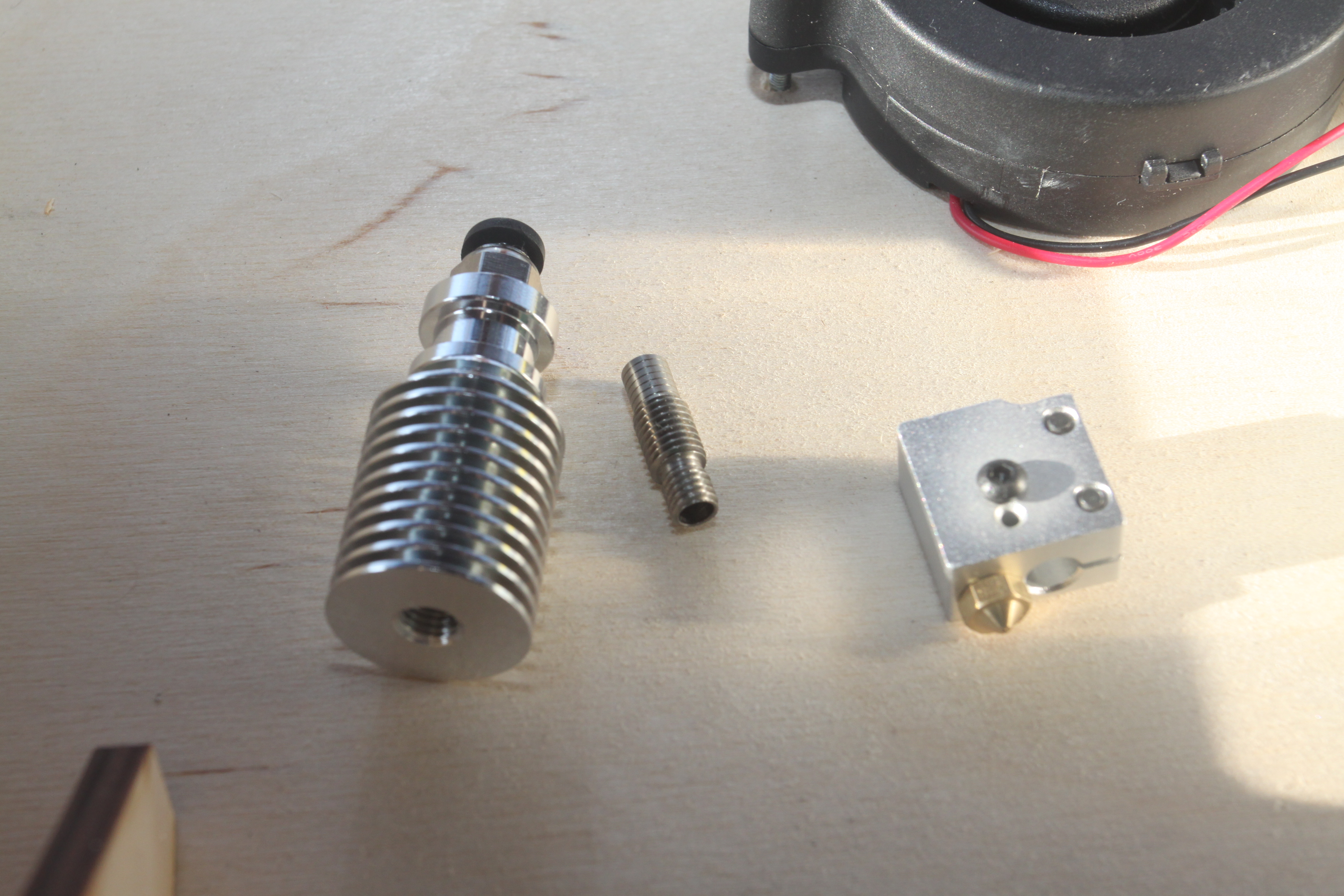

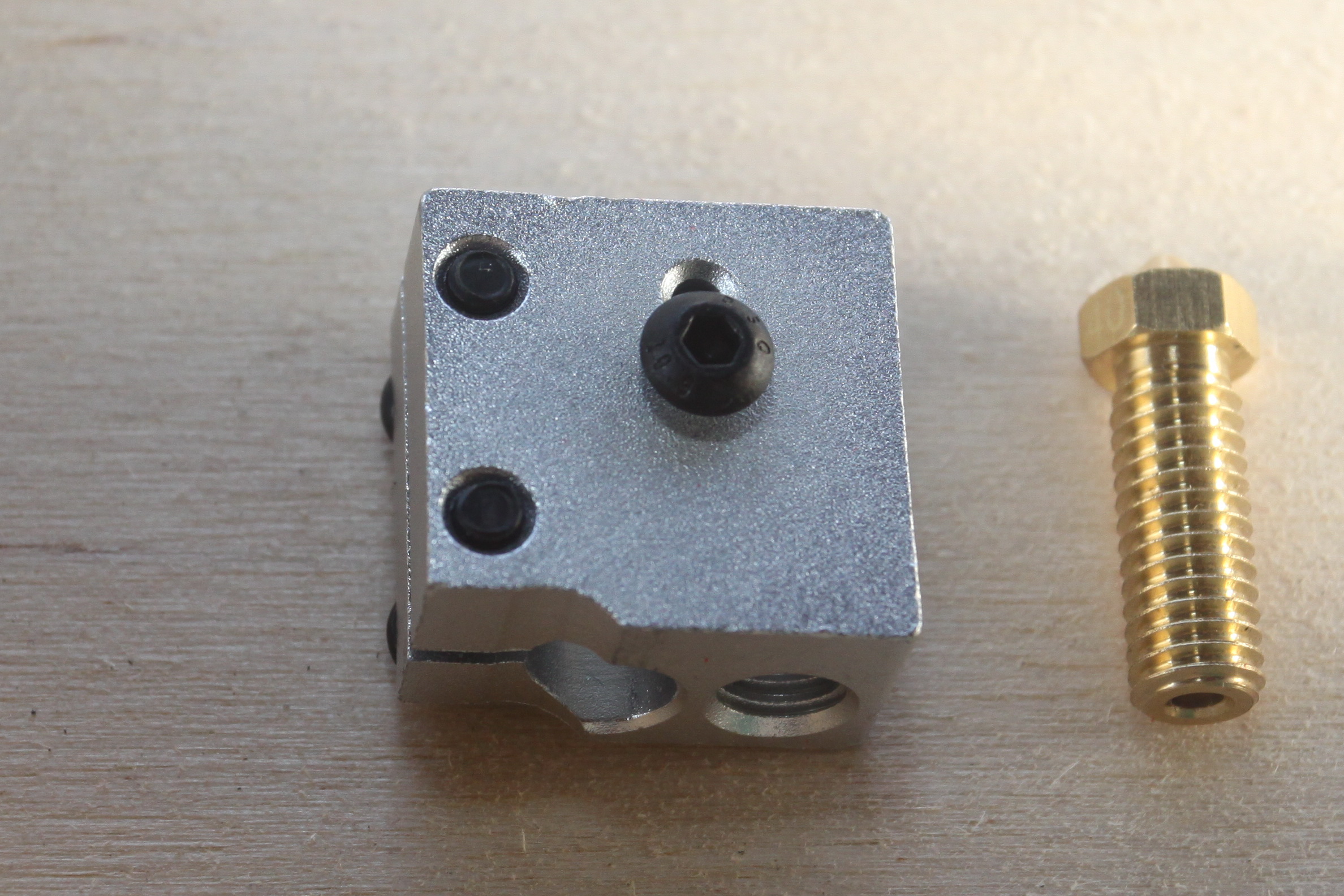

2. Термобарьер

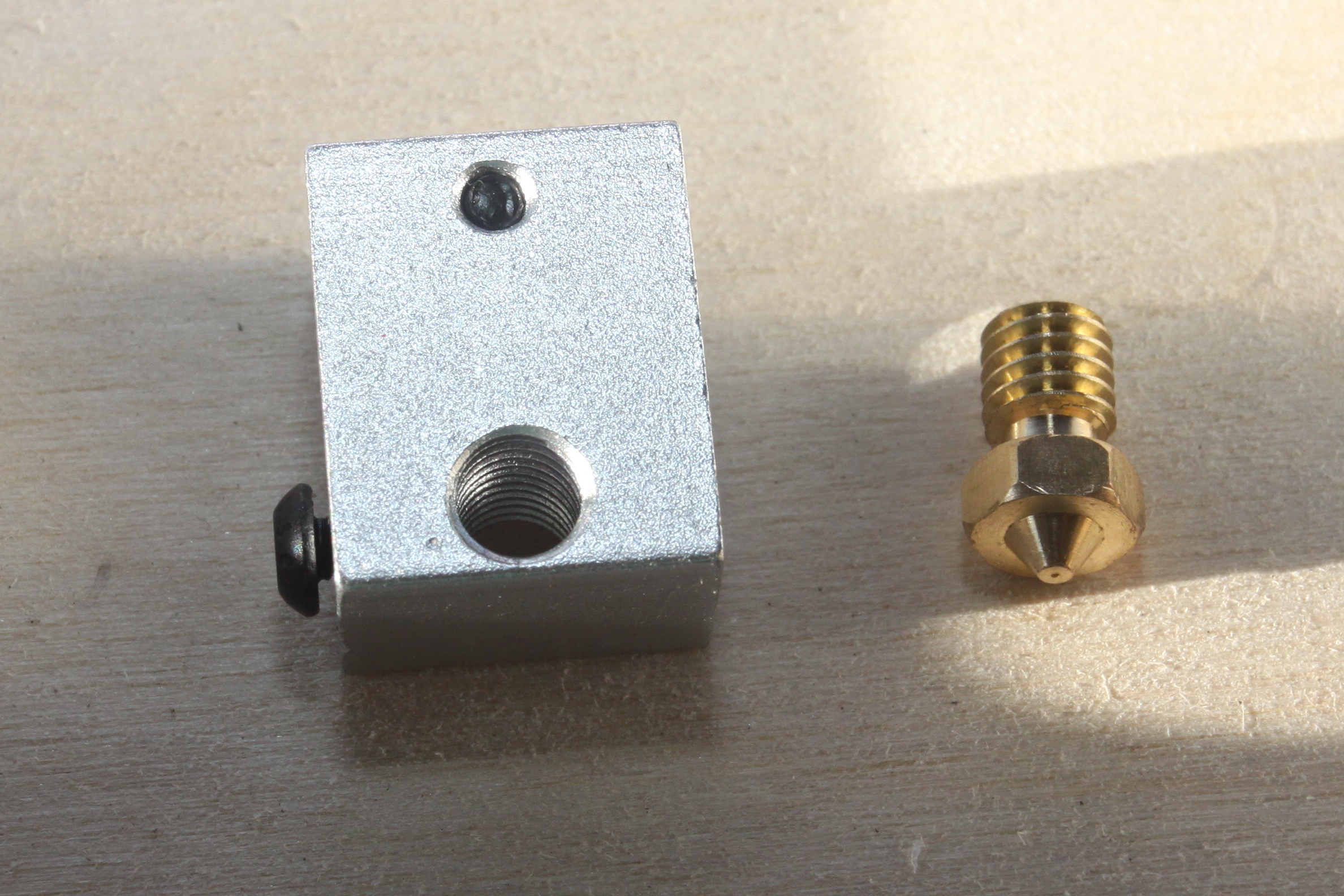

3. Радиатор Е3Д версии 5 или 6
А вот после этого у меня сел фотографический аппарат, а т. к. я на даче, а зарядное устройство дома, фотографировать не получилось, с телефона фотографии низкого качества получаются.
Видео тоже закончилось примерно там же:И так что же я сделал? но не сфотографировал и либо начну следующий пост с этих фотографий либо сделаю дополнение к этому посту:
1. Собрал Е3Д согласно инструкции от них же 2. Проложил 4 провода длинной 1,5 м сечением 0,22 кв.мм. от печатной головы. Охлаждение печатной головы и печатаемой модели.
3. Провода керамического нагревателя, термистора стола, охалждения детали и печатной головы заправил в гибкую оплетку.
4. Фторопластовую трубку (боуден) длинной 70 см проложил от печатной головы экструдеру.
5. окультурил изолентой соеденив провода в оплетке и боуден трубку.
6. по чертежу (печатаем со 100% масштабом) вырезаем из алюминиевой банки экран, сгибаем и приклеиваем к обдуву печатаемой модели.
7. Припаиваем вентилятор обдува печатной головы к одной паре проводов, кот второй паре припаиваем два вентилятора охлаждения детали, и прикручиваем из обдуву детали. Вентиляторы смазываем иначе будут шуметь.
Что не успел сделать из запланированного в этой части, но обязательно сделаю - это проводка, начну следующий пост или выпушу дополнение к этому.
Просьба поддержать данный проект в соц.сетях. Нужен репост записи: https://vk.com/3dtoday?w=wall-52755582_15219
На всякий случай я в контакте.
Прошло чуть больше времени чем я обещал, лето пора свадеб, отпусков и дач, вот и я поженил брата, сгонял на недельку в славный город Сочи
Продолжаем писать инструкцию по сборке 3D-принтера своими руками, часть третья из намеченных пяти:
1. Вводный. Приобретение всего необходимого. 2. Сборка принтера. Часть первая. Корпус и механика. 3. Сборка принтера. Часть вторая. Электроника.
4. Прошивка и настройка принтера – Marlin.
5. Прошивка и настройка принтера - Repetier-Firmware.
В прошлый раз мы с Вами закончили на практически полностью собранном принтере с точки зрения механики:
1. Необходимо, но не обязательно, переделать RAMPS 1.4:
Переделка RAMPS необходима для того что бы стол грелся быстро и избежать использование реле, а так же исключить разъем питания, вместо него припаяться напрямую к плате. Этот пункт можно пропустить.
Нам потребуется:
1. Плата RAMPS 1.4 была в составе набора 2. Транзистор 3. Радиатор для транзистора 4. Термопаста.
5. винт М3*5
6. джамперы.
Нам потребуется:
1. Драйвера шаговых двигателей - 4 шт из набора.
2. Радиаторы на самоклейке или термоклей - 4 шт
3. RAMPS 1.4
Нам потребуется:
1. Arduino Mega 2560 из набора.
2. Винты М3.
3. Гайки М3.
Я использую вот такие муфты латунные, можно вытащить из системных блоков или другой техники, но вовсе не обязательно, можно просто винты и гайки.
Нам потребуется:
1. нагревательный элемент MK2B 2. два провода сечением 2,5 кв.мм. длинной по 1-1,2 м.
Припаиваем и получаем:
Нам потребуется:
1. Нагревательный элемент MK2B
2. прижимы для стекла 3. Винты М3*30
4. Винты М3*6
5. Гайки самоконтрящие М3
6. Стекло.
Нам потребуется:
1. Собственно сам стол.
2. Пружины от ВАЗа.
3. Гайки для регулировки уровня стола.
Нам потребуется:
1. Экран 2. Винты М3*16
3. Гайки М3
4. Гайки М3 самоконтрящиеся - 4 шт
Нам потребуется:
1. Кардридер.
2. Винты М2,5*20 - 2шт
3. Гайки М2.5 - 4шт
Я использую муфты из ситемных блоков, но они идут М3 и тогда отверстия в кардридере надо немного рассверлить.
Нам потребуется:
1. Блок питания
2. Винты М3*10 - 2шт
1. разобрать и смазать вентилятор блок питания, капля силиконового масла под наклейку:
Нам потребуется:
1. Вентилятор.
2. Винты М3*35
2. Гайки М3.
Нам птребуется:
1. Гофра и /или гибкая оплетка для проводов.
Нам потребуется:
1. Печатная голова
Или обычный е3д версии 6 или 5
3. Радиатор Е3Д версии 5 или 6
Видео тоже закончилось примерно там же:
1. Собрал Е3Д согласно инструкции от них же 2. Проложил 4 провода длинной 1,5 м сечением 0,22 кв.мм. от печатной головы. Охлаждение печатной головы и печатаемой модели.
3. Провода керамического нагревателя, термистора стола, охалждения детали и печатной головы заправил в гибкую оплетку.
4. Фторопластовую трубку (боуден) длинной 70 см проложил от печатной головы экструдеру.
5. окультурил изолентой соеденив провода в оплетке и боуден трубку.
6. по чертежу (печатаем со 100% масштабом) вырезаем из алюминиевой банки экран, сгибаем и приклеиваем к обдуву печатаемой модели.
7. Припаиваем вентилятор обдува печатной головы к одной паре проводов, кот второй паре припаиваем два вентилятора охлаждения детали, и прикручиваем из обдуву детали. Вентиляторы смазываем иначе будут шуметь.
Что не успел сделать из запланированного в этой части, но обязательно сделаю - это проводка, начну следующий пост или выпушу дополнение к этому.
Просьба поддержать данный проект в соц.сетях. Нужен репост записи: https://vk.com/3dtoday?w=wall-52755582_15219
На всякий случай я в контакте.
